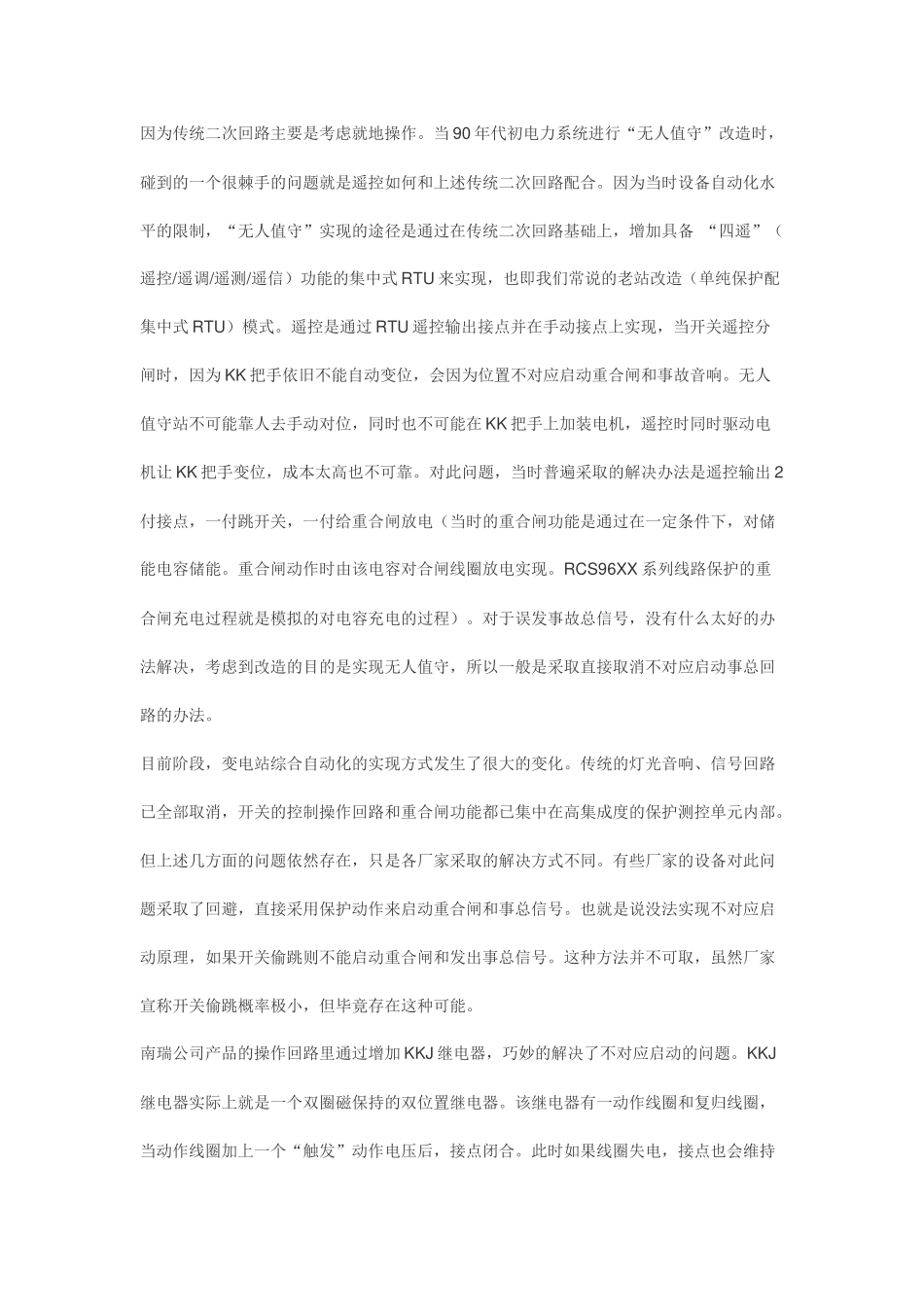

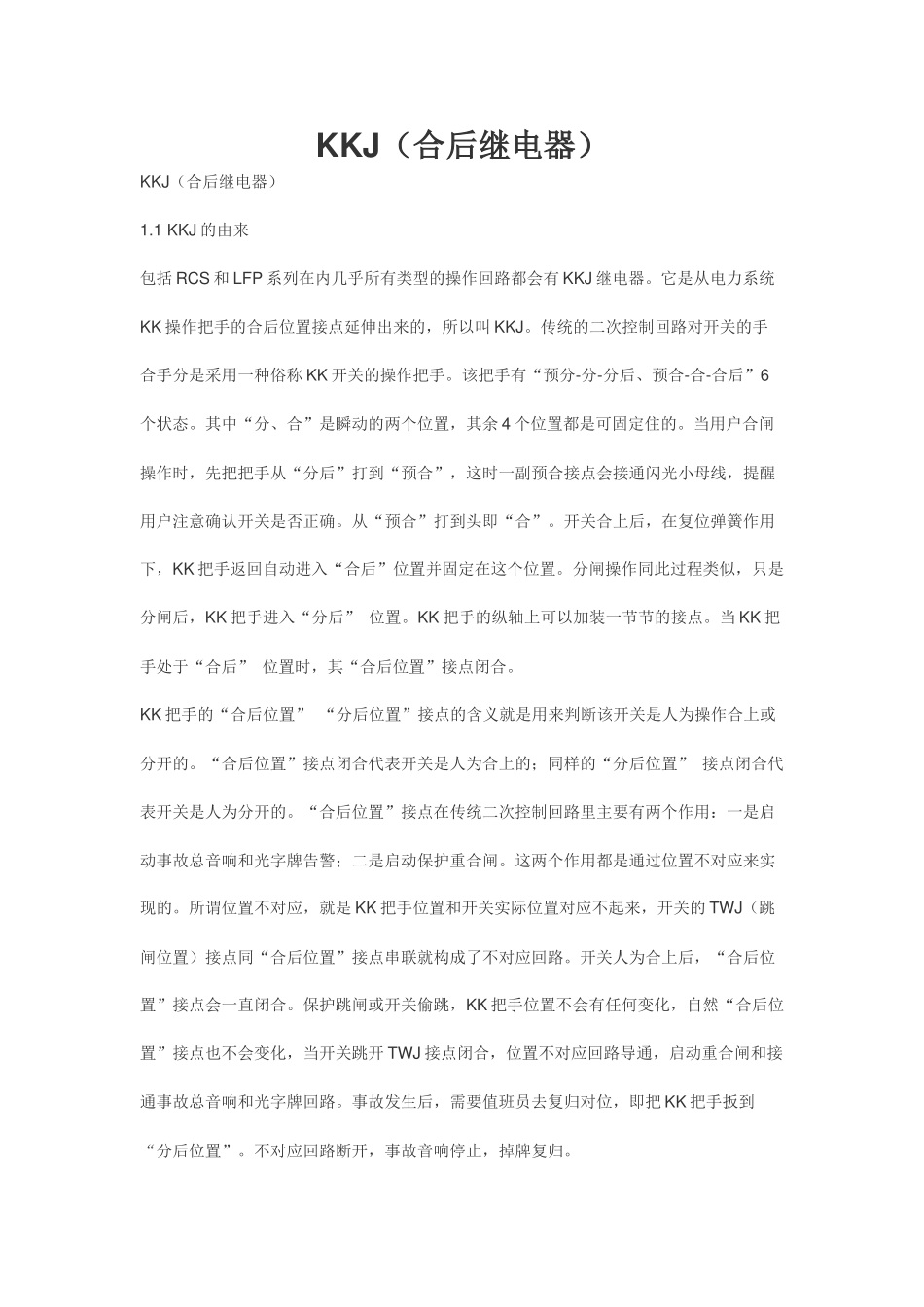

KKJ（合后继电器）KKJ（合后继电器）1.1KKJ的由来包括RCS和LFP系列在内几乎所有类型的操作回路都会有KKJ继电器。它是从电力系统KK操作把手的合后位置接点延伸出来的，所以叫KKJ。传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。该把手有“预分-分-分后、预合-合-合后”6个状态。其中“分、合”是瞬动的两个位置，其余4个位置都是可固定住的。当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。从“预合”打到头即“合”。开关合上后，在复位弹簧作用下，KK把手返回自动进入“合后”位置并固定在这个位置。分闸操作同此过程类似，只是分闸后，KK把手进入“分后”位置。KK把手的纵轴上可以加装一节节的接点。当KK把手处于“合后”位置时，其“合后位置”接点闭合。KK把手的“合后位置”“分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置”接点闭合代表开关是人为分开的。“合后位置”接点在传统二次控制回路里主要有两个作用：一是启动事故总音响和光字牌告警；二是启动保护重合闸。这两个作用都是通过位置不对应来实现的。所谓位置不对应，就是KK把手位置和开关实际位置对应不起来，开关的TWJ（跳闸位置）接点同“合后位置”接点串联就构成了不对应回路。开关人为合上后，“合后位置”接点会一直闭合。保护跳闸或开关偷跳，KK把手位置不会有任何变化，自然“合后位置”接点也不会变化，当开关跳开TWJ接点闭合，位置不对应回路导通，启动重合闸和接通事故总音响和光字牌回路。事故发生后，需要值班员去复归对位，即把KK把手扳到“分后位置”。不对应回路断开，事故音响停止，掉牌复归。因为传统二次回路主要是考虑就地操作。当90年代初电力系统进行“无人值守”改造时，碰到的一个很棘手的问题就是遥控如何和上述传统二次回路配合。因为当时设备自动化水平的限制，“无人值守”实现的途径是通过在传统二次回路基础上，增加具备“四遥”（遥控/遥调/遥测/遥信）功能的集中式RTU来实现，也即我们常说的老站改造（单纯保护配集中式RTU）模式。遥控是通过RTU遥控输出接点并在手动接点上实现，当开关遥控分闸时，因为KK把手依旧不能自动变位，会因为位置不对应启动重合闸和事故音响。无人值守站不可能靠人去手动对位，同时也不可能在KK把手上加装电机，遥控时同时驱动电机让KK把手变位，成本太高也不可靠。对此问题，当时普遍采取的解决办法是遥控输出2付接点，一付跳开关，一付给重合闸放电（当时的重合闸功能是通过在一定条件下，对储能电容储能。重合闸动作时由该电容对合闸线圈放电实现。RCS96XX系列线路保护的重合闸充电过程就是模拟的对电容充电的过程）。对于误发事故总信号，没有什么太好的办法解决，考虑到改造的目的是实现无人值守，所以一般是采取直接取消不对应启动事总回路的办法。目前阶段，变电站综合自动化的实现方式发生了很大的变化。传统的灯光音响、信号回路已全部取消，开关的控制操作回路和重合闸功能都已集中在高集成度的保护测控单元内部。但上述几方面的问题依然存在，只是各厂家采取的解决方式不同。有些厂家的设备对此问题采取了回避，直接采用保护动作来启动重合闸和事总信号。也就是说没法实现不对应启动原理，如果开关偷跳则不能启动重合闸和发出事总信号。这种方法并不可取，虽然厂家宣称开关偷跳概率极小，但毕竟存在这种可能。南瑞公司产品的操作回路里通过增加KKJ继电器，巧妙的解决了不对应启动的问题。KKJ继电器实际上就是一个双圈磁保持的双位置继电器。该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。当然这时如果线圈失电，接点也会维持原打开状态。手动/遥控合闸时同时启动KKJ的动作线圈，手动/遥控分闸时同时启动KKJ的复归线圈，而保护跳闸则不启动复归线圈（以96XX系列操作回路为例，保护跳闸和手动/遥控跳闸回路之间加有的二极管就是为...
