仓储设计及管理VIP免费

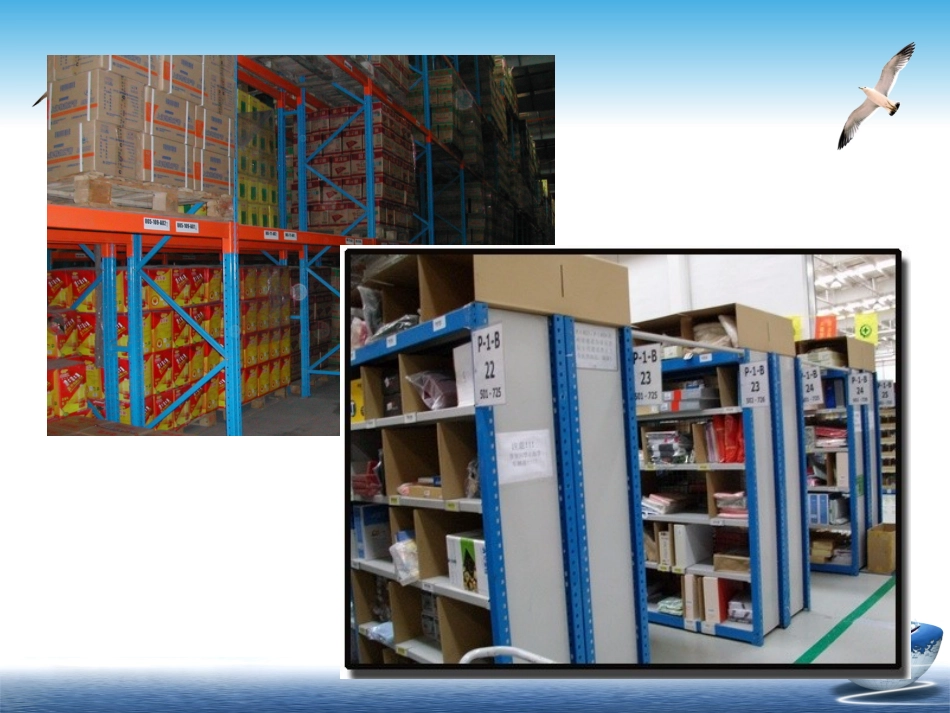

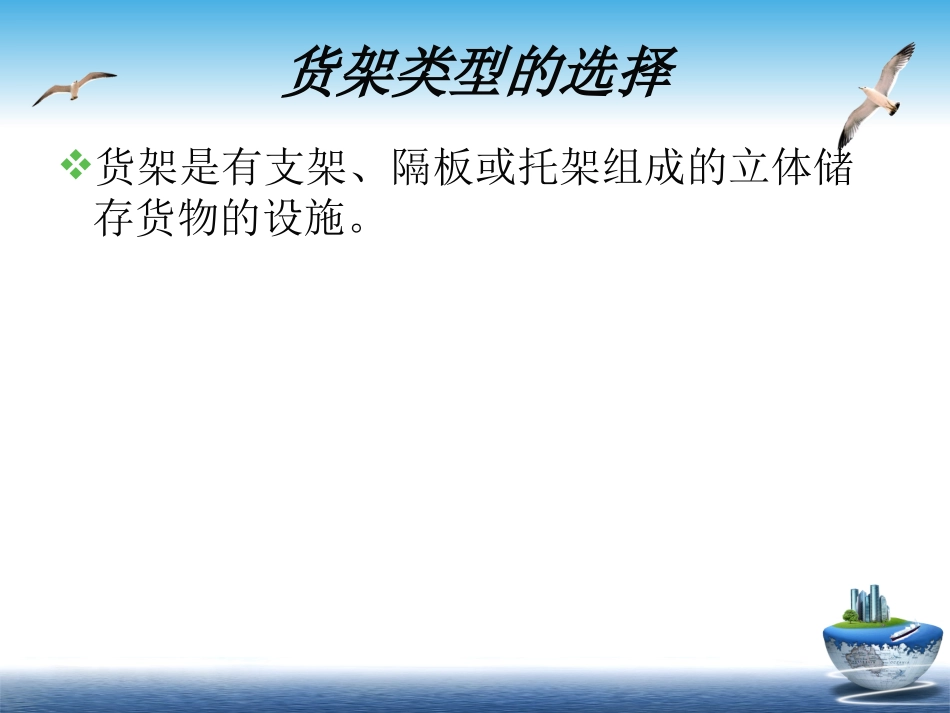

仓储设计及管理货架类型的选择货架是有支架、隔板或托架组成的立体储存货物的设施。物品堆码存放的基本方法1.散堆法2.堆码法①货垛堆码法②托盘堆码法③货架堆码法某一平面仓库墙长35米，宽18米，走道宽3.5米，支道1.5米，库房宽方向墙距0.3米，长方向墙距0.5米，两条支道。假设库内无柱子、间壁墙、扶梯、固定设施等。计算库房有效面积和面积有效率各是多少？并画出平面图。（1）库房总面积：35×18=630平方米（2）走道面积：3.5×18=63平方米（3）支道面积：1.5×（35-3.5-2×0.3）=92.7平方米（4）内墙距面积：2×18×0.3=10.8平方米（宽方向）（5）外墙距面积：0.5×2×（35-3.5-2×0.3）=30.9平方米（长方向）（6）有效面积：630-（63+92.7-10.8-30.9）=432.6平方米（7）面积有效率：432.6/630×100%=68.7%方法2：库房总面积：35×18=630平方米有效面积：（18-3.5-0.5-0.5）×（35-1.5-1.5-0.3-0.3）=13.5×31.4=423.9平方米面积有效率：423.9/630×100%=67.28%作业某仓库库内长20米、宽10米，宽方向中间为2米宽的主通道，若以垂直式方式布置垛底为3米×2米的货垛，在保证作业通道为至少1米、墙间距至少为0.5米的条件下，请问最多可堆放多少货垛？计算库房有效面积和面积有效率各是多少？画出平面图。实训练习1、某配送中心仓库进西门子冰箱，包装长0.8m、宽0.7m、高1.8m毛重70公斤,净重68公斤，包装承压能力150公斤，库房单位面积载荷2吨（垫面），仓库可用高度3米，长31米,宽10米，墙距0.5米，长宽的一半处是1.5米宽的通道。试确定该商品储存方法？最多能堆放多少台冰箱？并画出平面图。平面图（1）确定存放区域每块长＝（31-0.5×2-1.5）/2=14.25米每块宽=（10-0.5×2-1.5）/2=3.75米S=14.25×3.75=53.44（平方米）（2）计算可堆电冰箱层数：按仓库可用高度计算可堆层数3m/1.8m≈1层（取整）按库房单位面积载荷计算可堆层数：2000/[70/(0.8×0.7)]=16层（取整）按包装承受能力计算可堆层数：150/70（取整）+1=3层所以，根据计算可知只能堆1层（3）每块面积每层可堆放数量：按冰箱的长度跟每块区域长度方向一致计算，可堆放冰箱数量：14.25/0.8（取整）×3.75/0.7（取整）=85台按冰箱的长度跟每块区域长度方向一致计算，可堆放冰箱数量：14.25/0.7（取整）×3.75/0.8（取整）=80台根据仓容最大化利用原理，单块每层堆放85台。（4）仓库总共可堆放85×1×4=340台。实训练习2.某配送中心仓库进了4000箱青岛啤酒，0.3m长、0.3m宽、0.4m高，毛重12公斤，净重10公斤，用托盘堆盘（1.04×1.04m，托盘重量不计）堆垛，托盘载荷能力1吨，包装（啤酒箱）承受能力是50公斤，可用高度3米，问最多能放多高？需要多少面积?并划出三视图。（1）计算货垛高度按仓库可用高度计算可堆层数：3米/0.4米=7.5层≈7层；按托盘载荷能力计算可堆层数：1000/（12×9）≈9层（每层放9箱：（1.04/0.3）×（1.04/0.3）=9箱）按包装（啤酒箱）承受能力计算可堆层数：50/12＋1=5层。所以，根据以上计算每托盘最多可堆放5层，货垛高度为0.4×5＝2米。（2）需要的仓库面积一个托盘堆放：9×5=45（箱）共需托盘数为：4000/45=89（只托盘）需要的仓库面积：1.04×1.04×89=96.26（平方米）（3）三视图：（4）简答堆垛有哪几种方法？本案例应采用哪一种方法？作业使用货架存放物品的优点有哪些？实训3.某配送中心有200吨型号：20×1000×2000（mm）的钢板，库房单位面积载荷3吨，可用高度3米，问存储方式和需要多少面积？并画出三视图。（钢板比重7.8吨/m3，自己记住）解：（1）按库房单位面积载荷3吨计算可堆层数每块钢板单位面积重量为1m×1m×0.02m×7.8吨/m3=0.156吨，则库房单位面积堆放：3吨/0.156吨≈19层（2）库房可用高度3米，可堆层数：3米/0.02米=150层。钢板只能堆高19层（3）200吨钢板堆放仓库面积：每块钢板重量=0.02米×1米×2米×7.8=0.312吨一堆钢板重量=0.312×19=5.928吨钢板总块数=200/0.312=641块共需要仓库面积：（200吨/5.928吨）×（2m×1m）=68（平方米）或641/19×2=68（平方米）...
