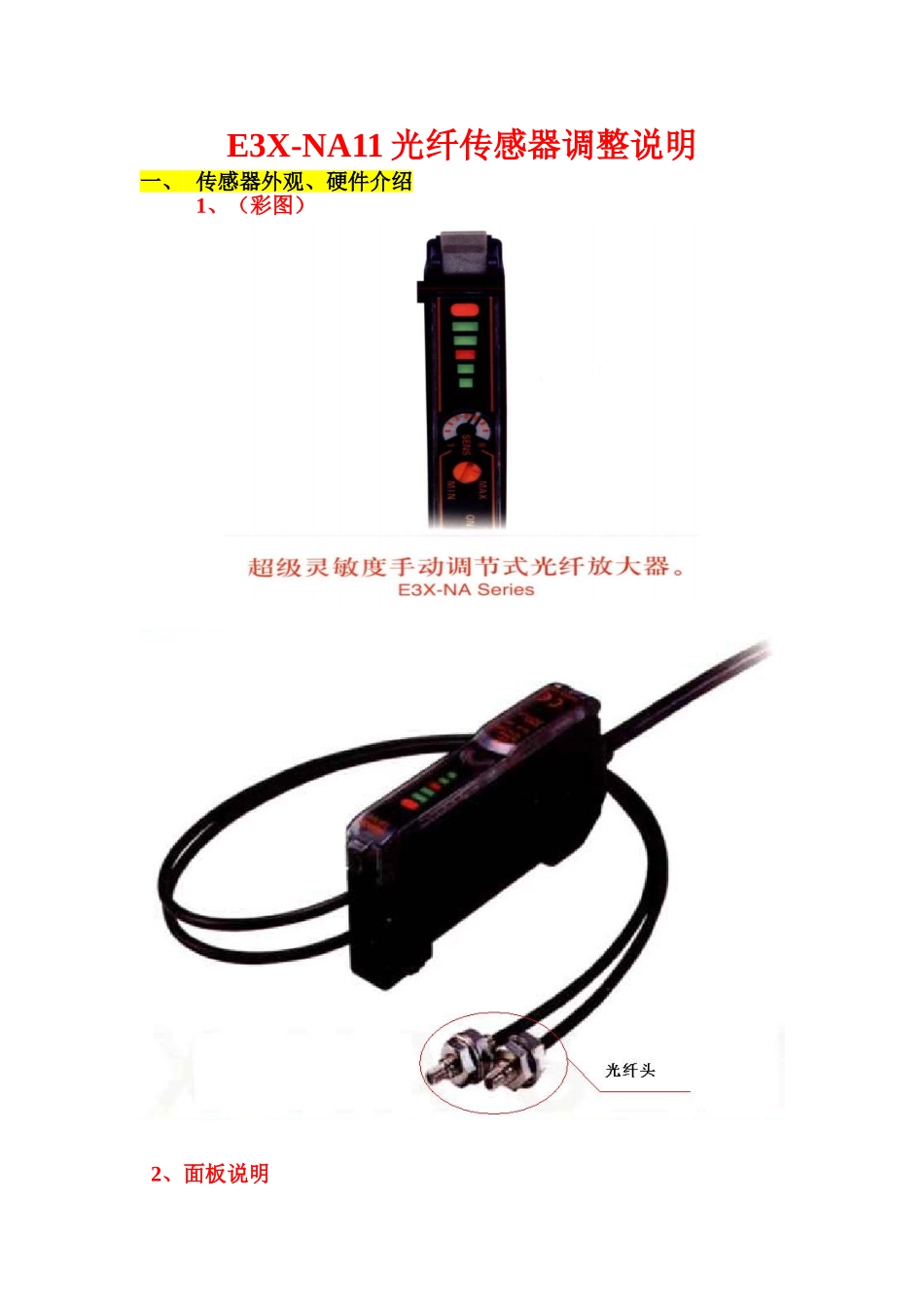

E3X-NA11光纤传感器调整说明_第1页
1/6

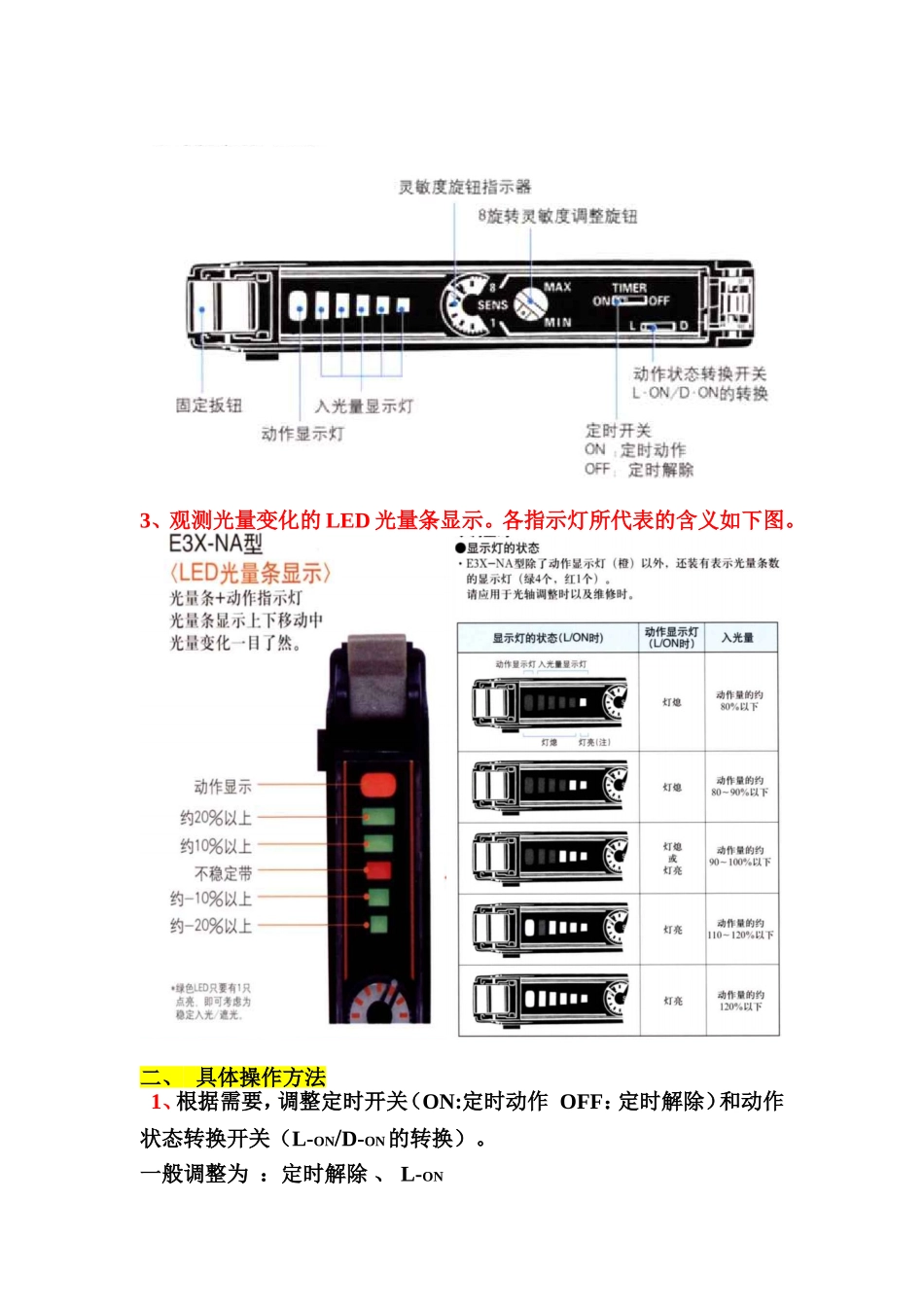

E3X-NA11光纤传感器调整说明_第2页
2/6

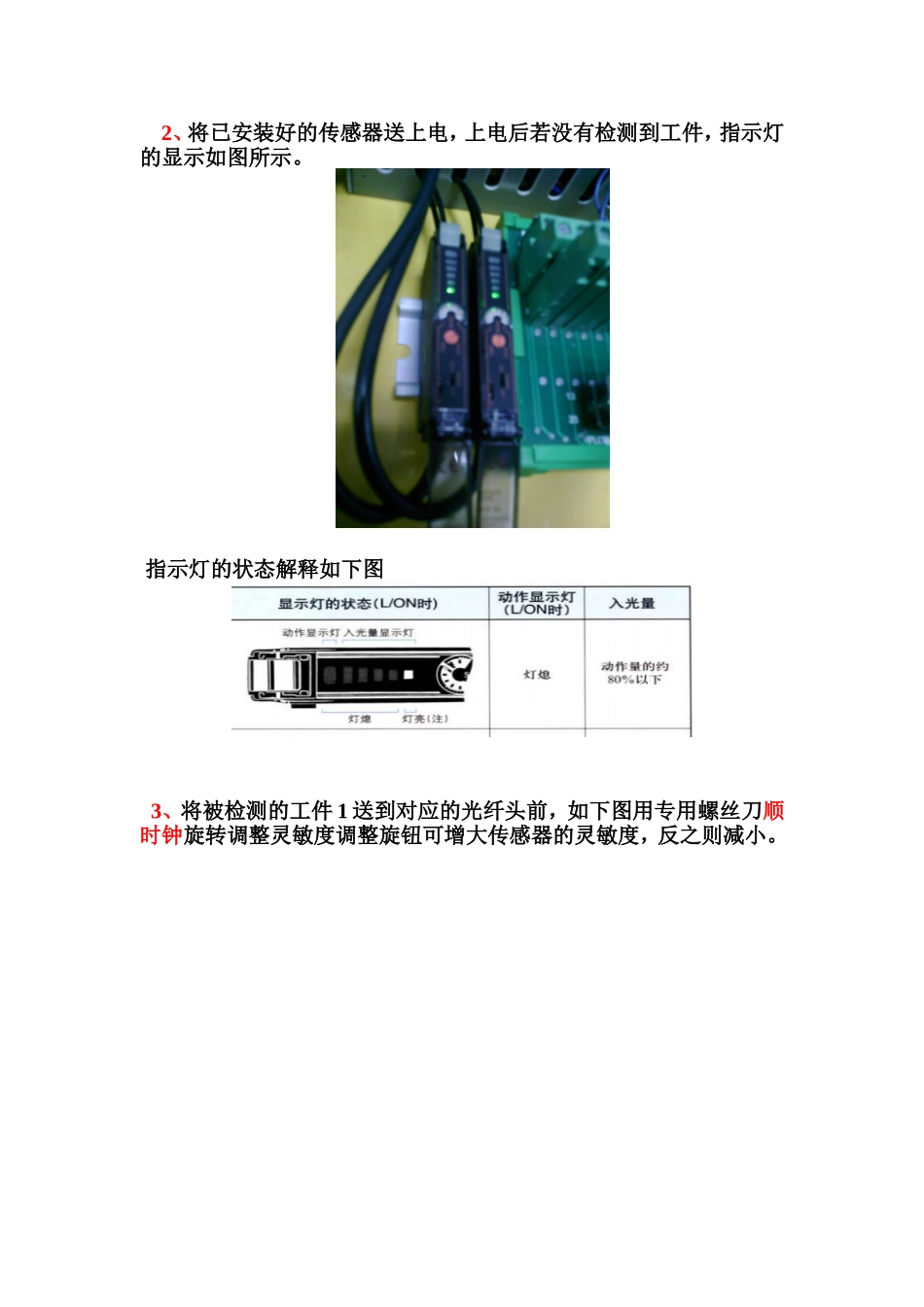

E3X-NA11光纤传感器调整说明_第3页
3/6
E3X-NA11光纤传感器调整说明一、传感器外观、硬件介绍1、(彩图)2、面板说明3、观测光量变化的LED光量条显示。各指示灯所代表的含义如下图。二、具体操作方法1、根据需要,调整定时开关(ON:定时动作OFF:定时解除)和动作状态转换开关(L-ON/D-ON的转换)。一般调整为:定时解除、L-ON2、将已安装好的传感器送上电,上电后若没有检测到工件,指示灯的显示如图所示。指示灯的状态解释如下图3、将被检测的工件1送到对应的光纤头前,如下图用专用螺丝刀顺时钟旋转调整灵敏度调整旋钮可增大传感器的灵敏度,反之则减小。调整到如下指示是即可。此时表示该工件1被检测到了。再将需要与工件1区别的另一工件(工件2)送到光纤头前指示灯应如下图:或指示灯不能超过下图注意:在调整前要先考虑两工件的反光强度,反光度强的为工件1,弱的为工件2。(反光强度:金属工件>白色工件>黑色工件)三、检测取反操作1、根据需要选择是入光时ON,还是遮光时ON。如下图:附:详细内容请参考“E3X-NA11光纤传感器使用说明.pdf”
