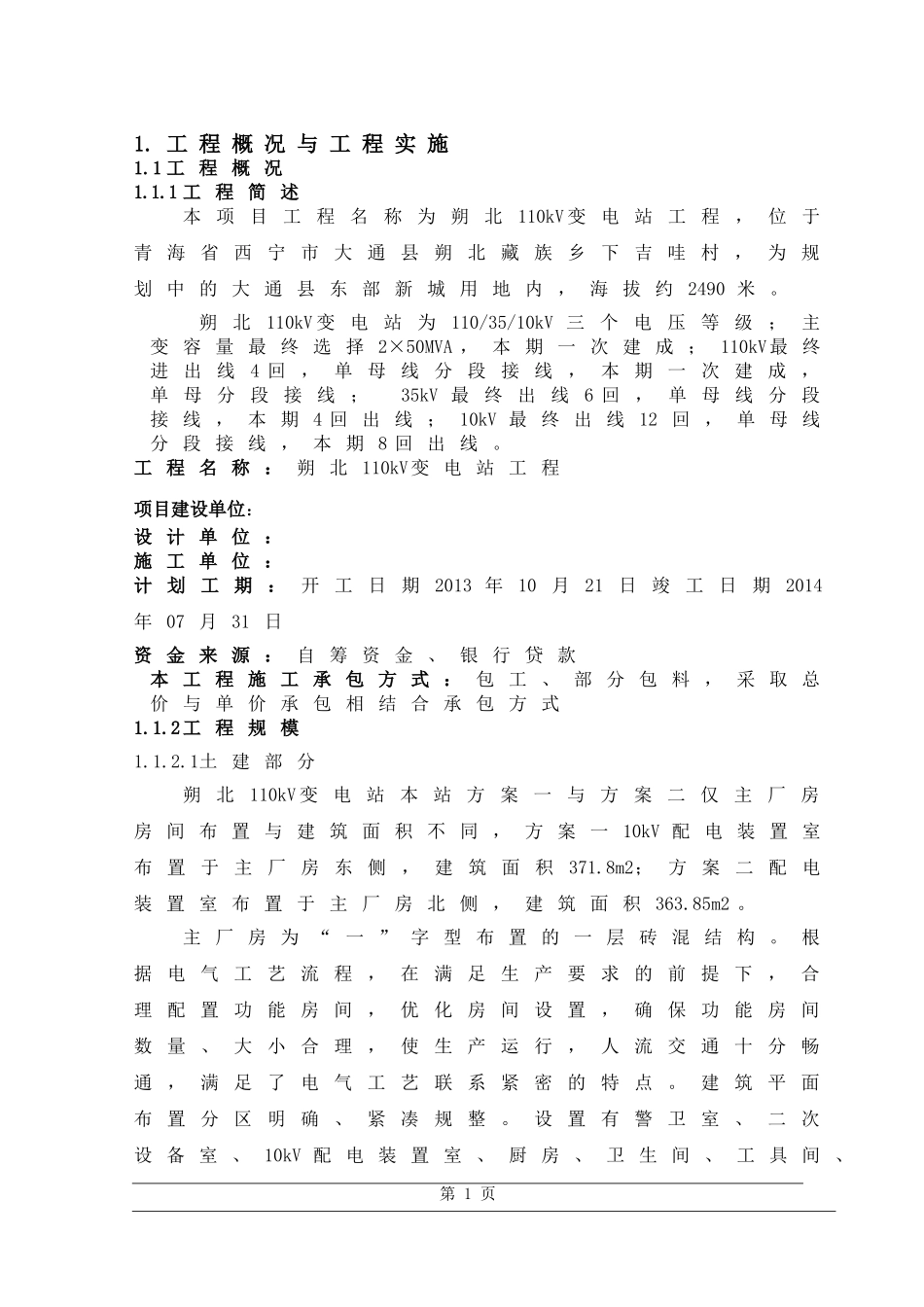

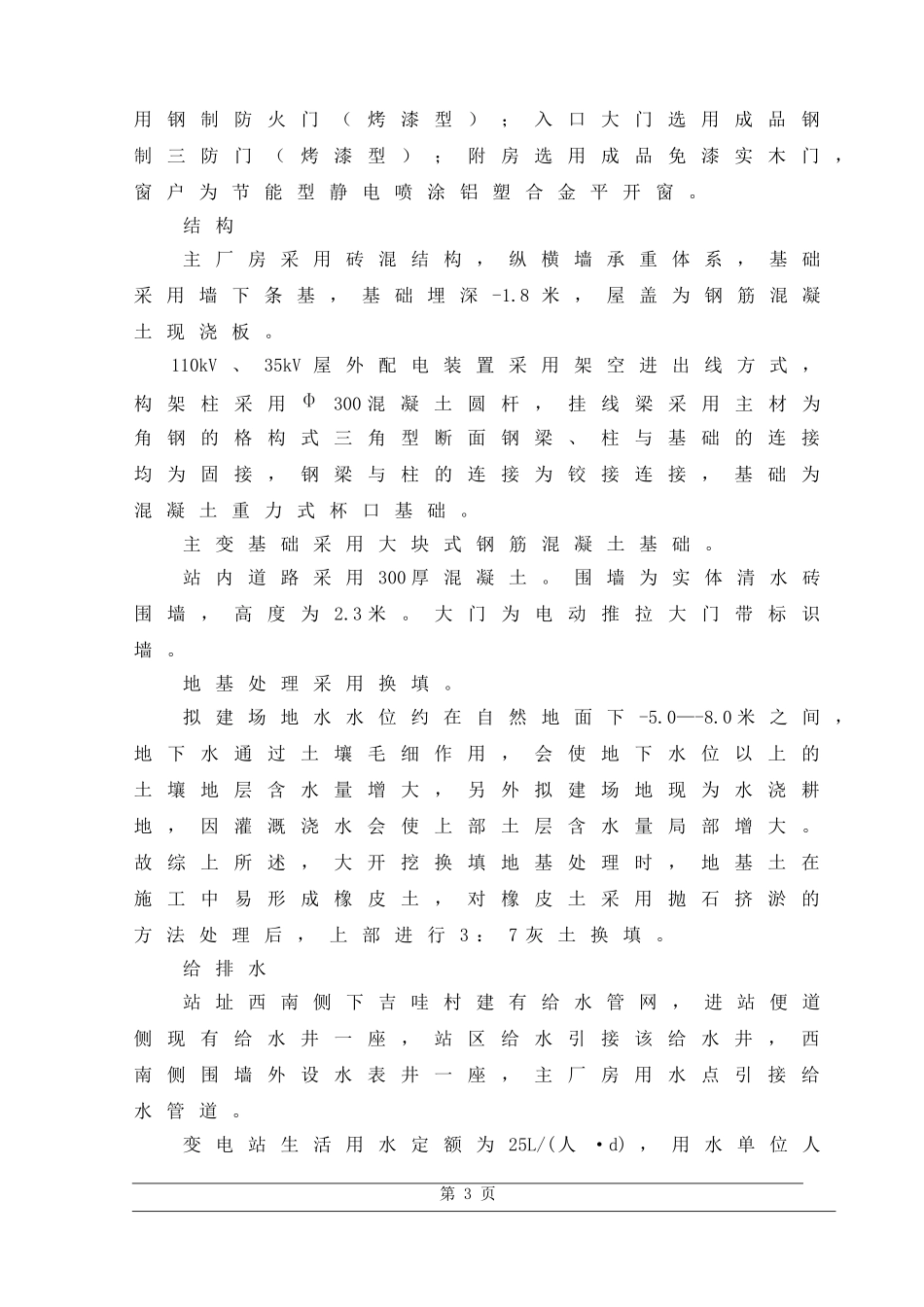

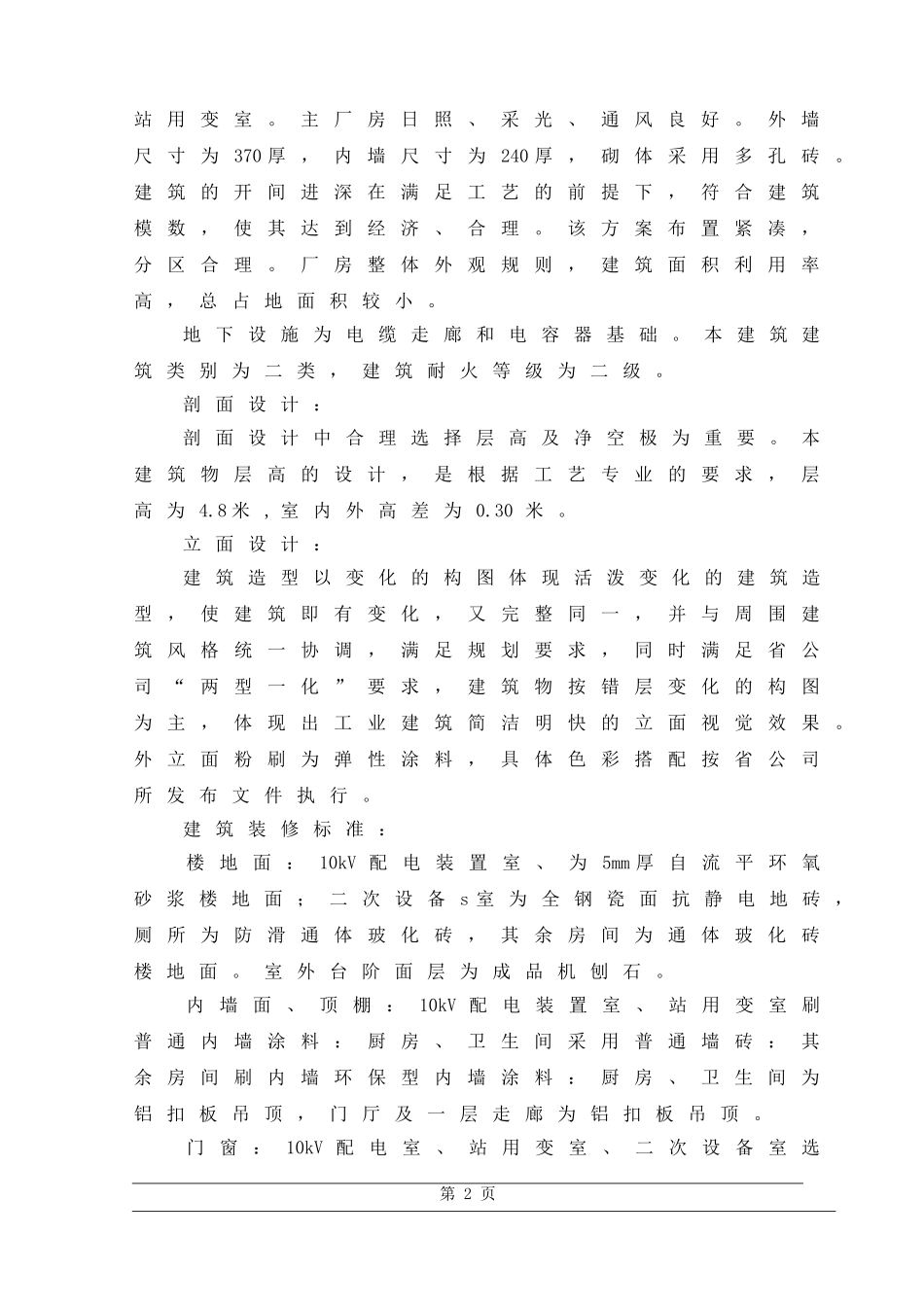

1.工程概况与工程实施1.1工程概况1.1.1工程简述本项目工程名称为朔北110kV变电站工程，位于青海省西宁市大通县朔北藏族乡下吉哇村，为规划中的大通县东部新城用地内，海拔约2490米。朔北110kV变电站为110/35/10kV三个电压等级；主变容量最终选择2×50MVA，本期一次建成；110kV最终进出线4回，单母线分段接线，本期一次建成，单母分段接线；35kV最终出线6回，单母线分段接线，本期4回出线；10kV最终出线12回，单母线分段接线，本期8回出线。工程名称：朔北110kV变电站工程项目建设单位：设计单位：施工单位：计划工期：开工日期2013年10月21日竣工日期2014年07月31日资金来源：自筹资金、银行贷款本工程施工承包方式：包工、部分包料，采取总价与单价承包相结合承包方式1.1.2工程规模1.1.2.1土建部分朔北110kV变电站本站方案一与方案二仅主厂房房间布置与建筑面积不同，方案一10kV配电装置室布置于主厂房东侧，建筑面积371.8m2；方案二配电装置室布置于主厂房北侧，建筑面积363.85m2。主厂房为“一”字型布置的一层砖混结构。根据电气工艺流程，在满足生产要求的前提下，合理配置功能房间，优化房间设置，确保功能房间数量、大小合理，使生产运行，人流交通十分畅通，满足了电气工艺联系紧密的特点。建筑平面布置分区明确、紧凑规整。设置有警卫室、二次设备室、10kV配电装置室、厨房、卫生间、工具间、第1页站用变室。主厂房日照、采光、通风良好。外墙尺寸为370厚，内墙尺寸为240厚，砌体采用多孔砖。建筑的开间进深在满足工艺的前提下，符合建筑模数，使其达到经济、合理。该方案布置紧凑，分区合理。厂房整体外观规则，建筑面积利用率高，总占地面积较小。地下设施为电缆走廊和电容器基础。本建筑建筑类别为二类，建筑耐火等级为二级。剖面设计：剖面设计中合理选择层高及净空极为重要。本建筑物层高的设计，是根据工艺专业的要求，层高为4.8米,室内外高差为0.30米。立面设计：建筑造型以变化的构图体现活泼变化的建筑造型，使建筑即有变化，又完整同一，并与周围建筑风格统一协调，满足规划要求，同时满足省公司“两型一化”要求，建筑物按错层变化的构图为主，体现出工业建筑简洁明快的立面视觉效果。外立面粉刷为弹性涂料，具体色彩搭配按省公司所发布文件执行。建筑装修标准：楼地面：10kV配电装置室、为5mm厚自流平环氧砂浆楼地面；二次设备s室为全钢瓷面抗静电地砖，厕所为防滑通体玻化砖，其余房间为通体玻化砖楼地面。室外台阶面层为成品机刨石。内墙面、顶棚：10kV配电装置室、站用变室刷普通内墙涂料：厨房、卫生间采用普通墙砖：其余房间刷内墙环保型内墙涂料：厨房、卫生间为铝扣板吊顶，门厅及一层走廊为铝扣板吊顶。门窗：10kV配电室、站用变室、二次设备室选第2页用钢制防火门（烤漆型）；入口大门选用成品钢制三防门（烤漆型）；附房选用成品免漆实木门，窗户为节能型静电喷涂铝塑合金平开窗。结构主厂房采用砖混结构，纵横墙承重体系，基础采用墙下条基，基础埋深-1.8米，屋盖为钢筋混凝土现浇板。110kV、35kV屋外配电装置采用架空进出线方式，构架柱采用300混凝土圆杆，挂线梁采用主材为角钢的格构式三角型断面钢梁、柱与基础的连接均为固接，钢梁与柱的连接为铰接连接，基础为混凝土重力式杯口基础。主变基础采用大块式钢筋混凝土基础。站内道路采用300厚混凝土。围墙为实体清水砖围墙，高度为2.3米。大门为电动推拉大门带标识墙。地基处理采用换填。拟建场地水水位约在自然地面下-5.0—-8.0米之间，地下水通过土壤毛细作用，会使地下水位以上的土壤地层含水量增大，另外拟建场地现为水浇耕地，因灌溉浇水会使上部土层含水量局部增大。故综上所述，大开挖换填地基处理时，地基土在施工中易形成橡皮土，对橡皮土采用抛石挤淤的方法处理后，上部进行3：7灰土换填。给排水站址西南侧下吉哇村建有给水管网，进站便道侧现有给水井一座，站区给水引接该给水井，西南侧围墙外设水表井一座，主厂房用水点引接给水管道。变电站生活用水定额为25L/(人·d)，用水单位人第3页数为2人，最高日用水量为0.06m³/d。站址排水采用散排，生活污水排入站外化粪池（V=12m³），最...
