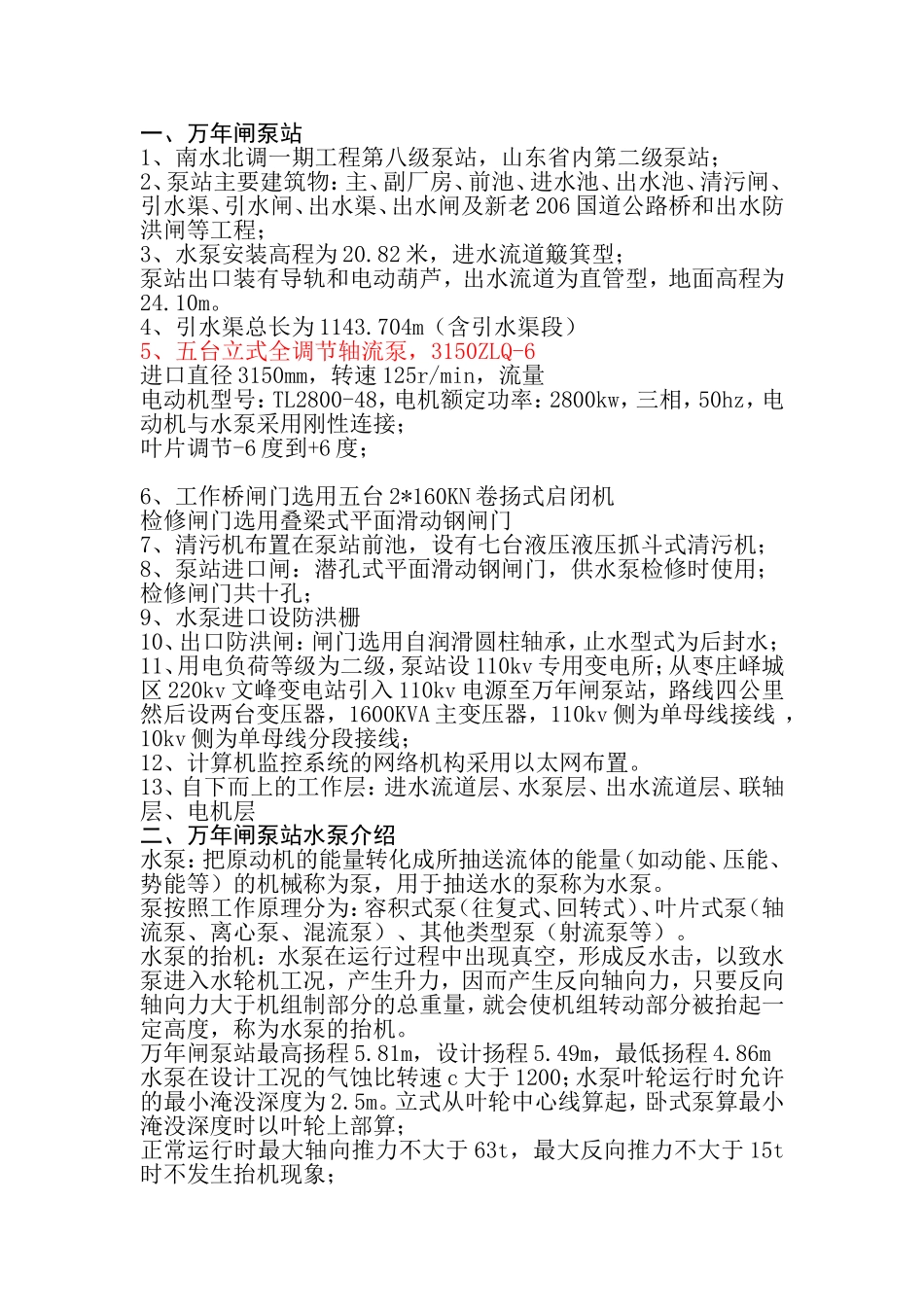

一、万年闸泵站1、南水北调一期工程第八级泵站，山东省内第二级泵站；2、泵站主要建筑物：主、副厂房、前池、进水池、出水池、清污闸、引水渠、引水闸、出水渠、出水闸及新老206国道公路桥和出水防洪闸等工程；3、水泵安装高程为20.82米，进水流道簸箕型；泵站出口装有导轨和电动葫芦，出水流道为直管型，地面高程为24.10m。4、引水渠总长为1143.704m（含引水渠段）5、五台立式全调节轴流泵，3150ZLQ-6进口直径3150mm，转速125r/min，流量电动机型号：TL2800-48，电机额定功率：2800kw，三相，50hz，电动机与水泵采用刚性连接；叶片调节-6度到+6度；6、工作桥闸门选用五台2*160KN卷扬式启闭机检修闸门选用叠梁式平面滑动钢闸门7、清污机布置在泵站前池，设有七台液压液压抓斗式清污机；8、泵站进口闸：潜孔式平面滑动钢闸门，供水泵检修时使用；检修闸门共十孔；9、水泵进口设防洪栅10、出口防洪闸：闸门选用自润滑圆柱轴承，止水型式为后封水；11、用电负荷等级为二级，泵站设110kv专用变电所；从枣庄峄城区220kv文峰变电站引入110kv电源至万年闸泵站，路线四公里然后设两台变压器，1600KVA主变压器，110kv侧为单母线接线，10kv侧为单母线分段接线；12、计算机监控系统的网络机构采用以太网布置。13、自下而上的工作层：进水流道层、水泵层、出水流道层、联轴层、电机层二、万年闸泵站水泵介绍水泵：把原动机的能量转化成所抽送流体的能量（如动能、压能、势能等）的机械称为泵，用于抽送水的泵称为水泵。泵按照工作原理分为：容积式泵（往复式、回转式）、叶片式泵（轴流泵、离心泵、混流泵）、其他类型泵（射流泵等）。水泵的抬机：水泵在运行过程中出现真空，形成反水击，以致水泵进入水轮机工况，产生升力，因而产生反向轴向力，只要反向轴向力大于机组制部分的总重量，就会使机组转动部分被抬起一定高度，称为水泵的抬机。万年闸泵站最高扬程5.81m，设计扬程5.49m，最低扬程4.86m水泵在设计工况的气蚀比转速c大于1200；水泵叶轮运行时允许的最小淹没深度为2.5m。立式从叶轮中心线算起，卧式泵算最小淹没深度时以叶轮上部算；正常运行时最大轴向推力不大于63t，最大反向推力不大于15t时不发生抬机现象；水泵大修不少于5年，使用寿命不小于30年，无故障连续运行18000小时以上。进水伸缩机节用来补偿水泵基础的少量偏差和温度变化引起的变形，同时方便水泵检修时拆装，安装在进水底座上；叶轮与轮毂之间用“入”形耐用橡胶油封密封。三、大型泵站辅助设备系统辅助设备系统主要包括：水系统、油系统、气系统、水利监测系统水系统包括：供水系统和排水系统供给生产用的水称为技术供水，主要供给主机组及辅助设备的冷却、润滑水油系统：润滑，降温散热，能量传递气系统：机组制动、虹吸式进水、向转轮止水空气围带供气，风动工具及吹扫设备，供给真空破坏阀，顶起汽缸活塞（使得阀门打开）水利监测系统：监视机组运行时的水力参数并进行测量、记录及时发现问题。水利监测系统的内容：上下游水位、水泵进口真空压力，驼峰顶部的真空压力，进水池的流量；流道及流道层有关断面的压力或压差，机组冷却水量和渗透排水量水位测量方式：浮子式测量、电容式测量、超声波液位测量、吹起压力式测量流量测量方式：弯管测量法、肘形流管测量法、蜗壳测流法、食盐浓度测流法、超声波测流法等。三、启闭机分类：卷扬式启闭机，螺杆式启闭机，移动式启闭机，液压启闭机桥式起重机；操作孔口大且不需要同时开启的闸门一般选用移动式启闭机；对于不经常启闭的闸门宜采用螺杆式启闭机；对于需要在短时间内全部开启或需要施加闭门力的闸门，一半采用一门一机，卷烟式启闭机或液压式启闭机；在操作高压隔离开关时，应注意检查断路器确实在断开位置后，才能操作高压隔离开关；四、电气的一次设备在供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路。用来控制、指示、监测和保护主电路及主电路设备运行的电路称为二次设备；台儿庄和万年闸泵站的接线方式均为单母线分段主接线；单母线分段主接线便于分段检修母线，减小母线故障影响范围，提高了供电可靠性和灵活性；根据电力用户...
