A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚工程施工方案VIP专享VIP免费

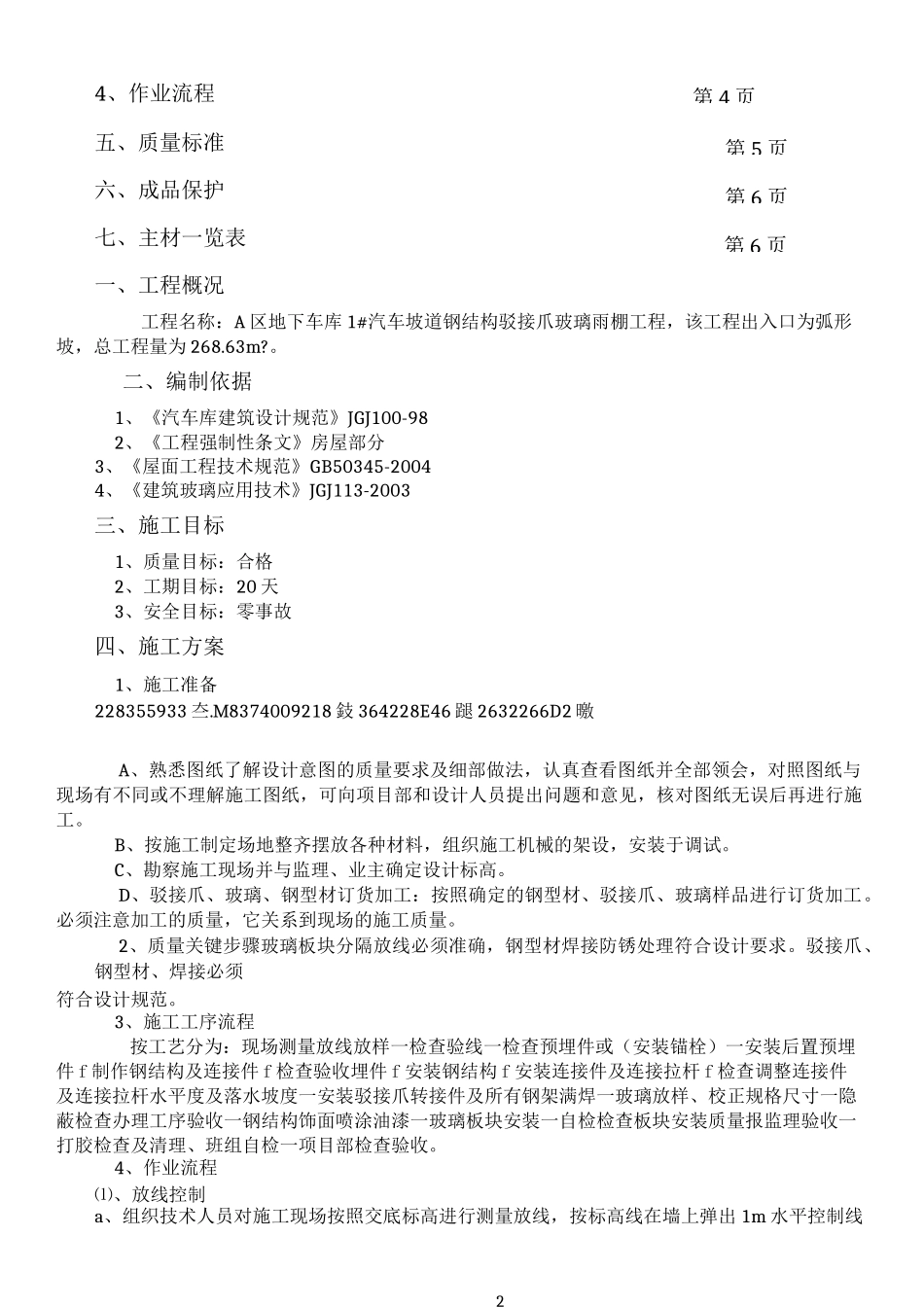

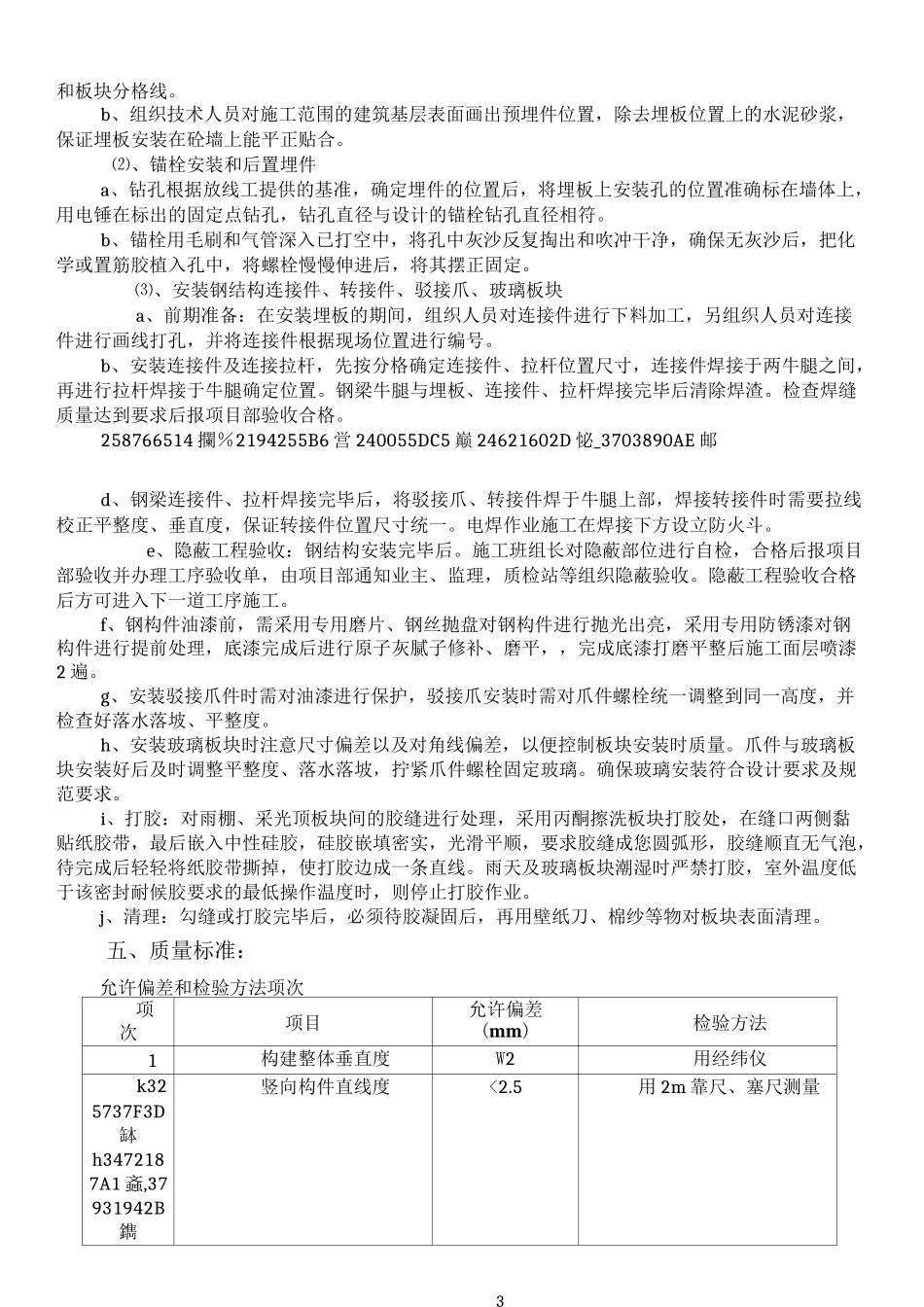

目一、工程概述二、编制依据三、施工目标1、质量目标2、工期目标3、安全目标四、施工方案1、施工准备2、质量关键步骤S21326534E华％24O9O5E1A帚〉;I1北京中色铝业工程有限责任公司2014年6月7日录第3页第3页第3页第3页第3页第3页第3页A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚工程施工方案批准：审核：编制：3、施工工序流程第4页第5页第6页第6页24、作业流程五、质量标准六、成品保护七、主材一览表一、工程概况工程名称：A区地下车库1#汽车坡道钢结构驳接爪玻璃雨棚工程，该工程出入口为弧形坡，总工程量为268.63m?。二、编制依据1、《汽车库建筑设计规范》JGJ100-982、《工程强制性条文》房屋部分3、《屋面工程技术规范》GB50345-20044、《建筑玻璃应用技术》JGJ113-2003三、施工目标1、质量目标：合格2、工期目标：20天3、安全目标：零事故四、施工方案1、施工准备228355933夳.M8374009218鈘364228E46蹆2632266D2曒A、熟悉图纸了解设计意图的质量要求及细部做法，认真查看图纸并全部领会，对照图纸与现场有不同或不理解施工图纸，可向项目部和设计人员提出问题和意见，核对图纸无误后再进行施工。B、按施工制定场地整齐摆放各种材料，组织施工机械的架设，安装于调试。C、勘察施工现场并与监理、业主确定设计标高。D、驳接爪、玻璃、钢型材订货加工：按照确定的钢型材、驳接爪、玻璃样品进行订货加工。必须注意加工的质量，它关系到现场的施工质量。2、质量关键步骤玻璃板块分隔放线必须准确，钢型材焊接防锈处理符合设计要求。驳接爪、钢型材、焊接必须符合设计规范。3、施工工序流程按工艺分为：现场测量放线放样一检查验线一检查预埋件或（安装锚栓）一安装后置预埋件f制作钢结构及连接件f检查验收埋件f安装钢结构f安装连接件及连接拉杆f检查调整连接件及连接拉杆水平度及落水坡度一安装驳接爪转接件及所有钢架满焊一玻璃放样、校正规格尺寸一隐蔽检查办理工序验收一钢结构饰面喷涂油漆一玻璃板块安装一自检检查板块安装质量报监理验收一打胶检查及清理、班组自检一项目部检查验收。4、作业流程⑴、放线控制a、组织技术人员对施工现场按照交底标高进行测量放线，按标高线在墙上弹出1m水平控制线3和板块分格线。b、组织技术人员对施工范围的建筑基层表面画出预埋件位置，除去埋板位置上的水泥砂浆，保证埋板安装在砼墙上能平正贴合。⑵、锚栓安装和后置埋件a、钻孔根据放线工提供的基准，确定埋件的位置后，将埋板上安装孔的位置准确标在墙体上，用电锤在标出的固定点钻孔，钻孔直径与设计的锚栓钻孔直径相符。b、锚栓用毛刷和气管深入已打空中，将孔中灰沙反复掏出和吹冲干净，确保无灰沙后，把化学或置筋胶植入孔中，将螺栓慢慢伸进后，将其摆正固定。⑶、安装钢结构连接件、转接件、驳接爪、玻璃板块a、前期准备：在安装埋板的期间，组织人员对连接件进行下料加工，另组织人员对连接件进行画线打孔，并将连接件根据现场位置进行编号。b、安装连接件及连接拉杆，先按分格确定连接件、拉杆位置尺寸，连接件焊接于两牛腿之间，再进行拉杆焊接于牛腿确定位置。钢梁牛腿与埋板、连接件、拉杆焊接完毕后清除焊渣。检查焊缝质量达到要求后报项目部验收合格。258766514攔％2194255B6営240055DC5巅24621602D怭_3703890AE邮d、钢梁连接件、拉杆焊接完毕后，将驳接爪、转接件焊于牛腿上部，焊接转接件时需要拉线校正平整度、垂直度，保证转接件位置尺寸统一。电焊作业施工在焊接下方设立防火斗。e、隐蔽工程验收：钢结构安装完毕后。施工班组长对隐蔽部位进行自检，合格后报项目部验收并办理工序验收单，由项目部通知业主、监理，质检站等组织隐蔽验收。隐蔽工程验收合格后方可进入下一道工序施工。f、钢构件油漆前，需采用专用磨片、钢丝抛盘对钢构件进行抛光出亮，采用专用防锈漆对钢构件进行提前处理，底漆完成后进行原子灰腻子修补、磨平，，完成底漆打磨平整后施工面层喷漆2遍。g、安装驳接爪件时需对油漆进行保护，驳接爪安装时需对爪件螺栓统一调整到同一高度，并检查好落水落坡、平整度。h、安装玻璃板块时注意尺寸偏差以及对角线偏差，以便控制板块安装时质量。爪件与玻璃...
