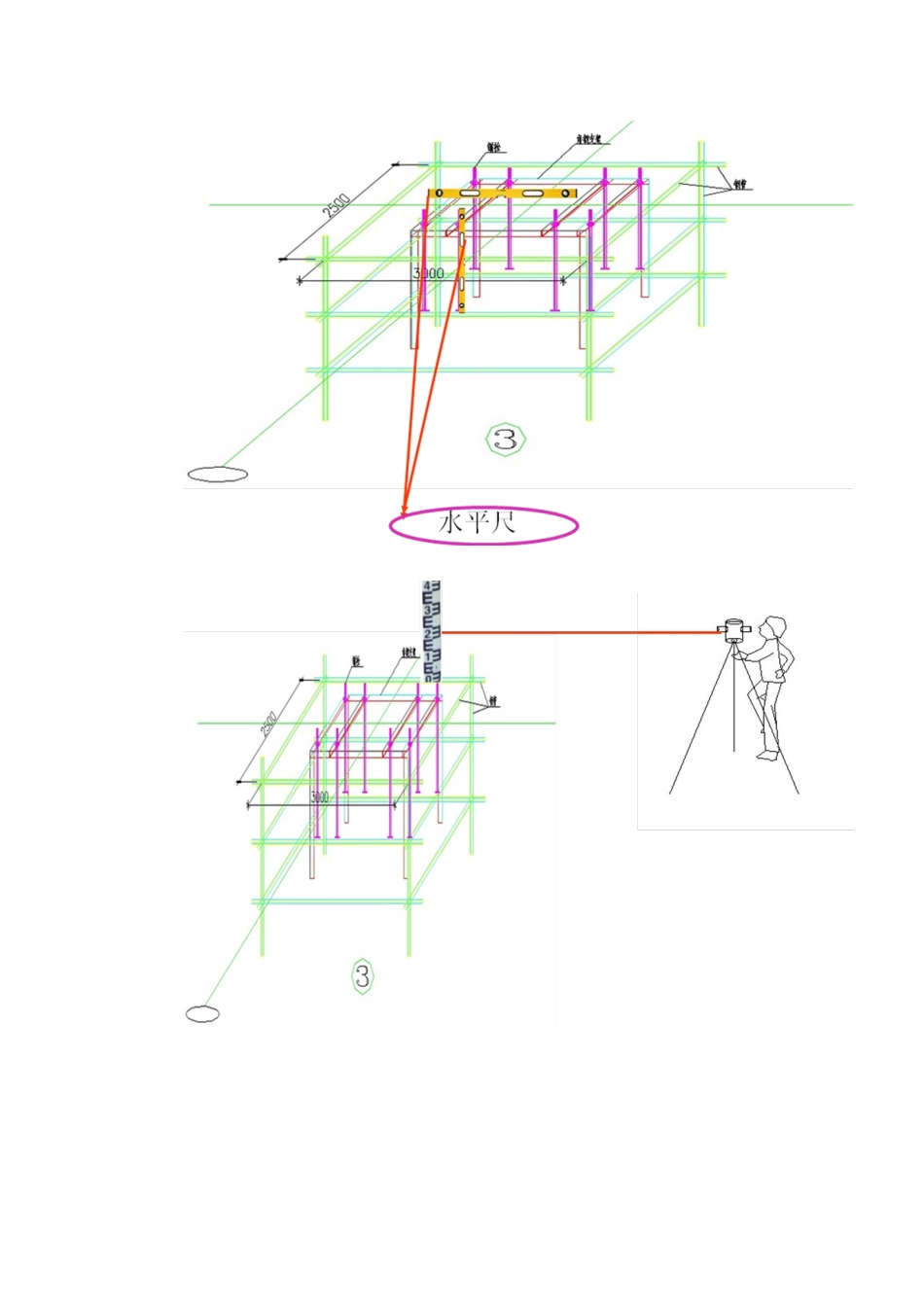

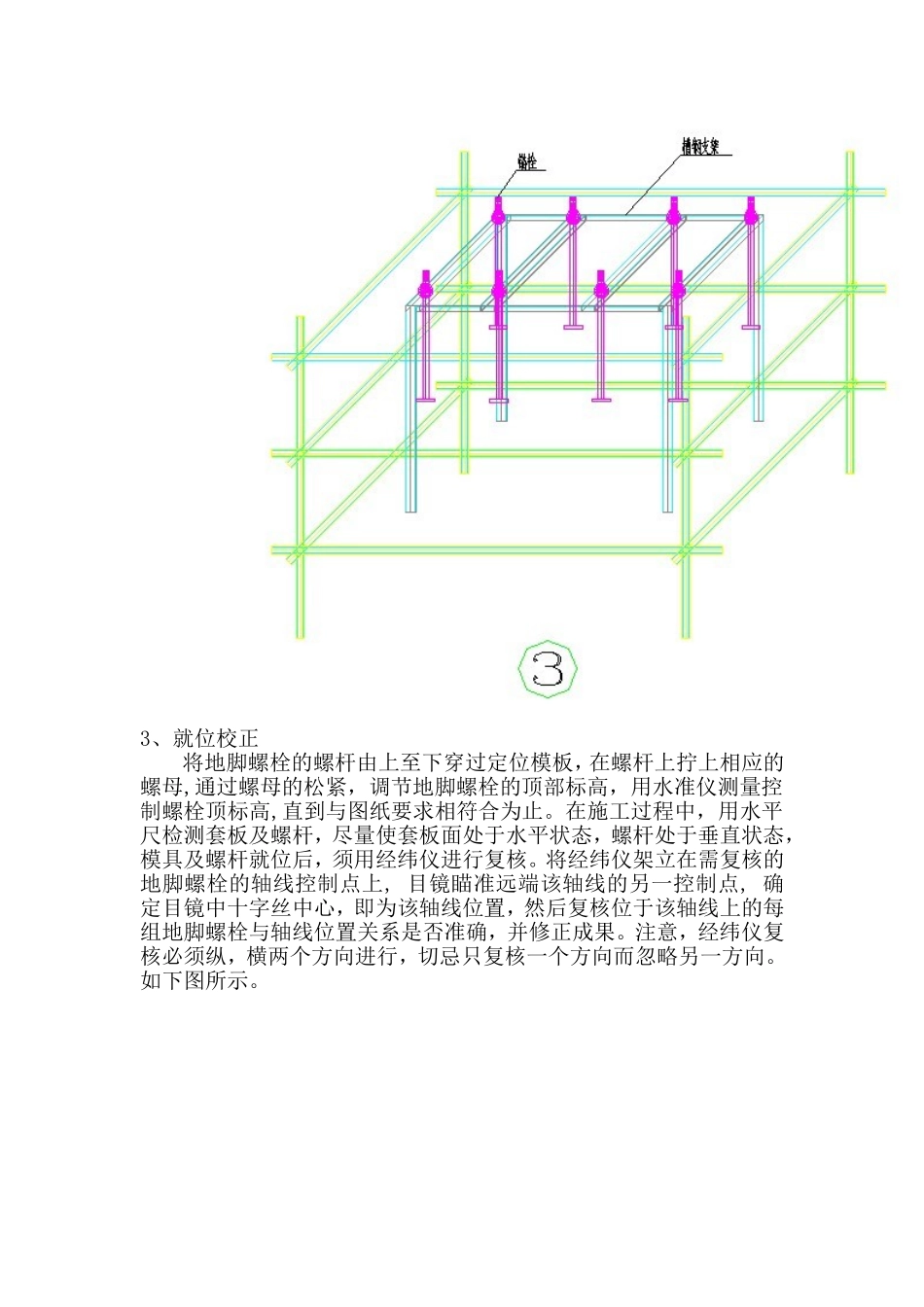

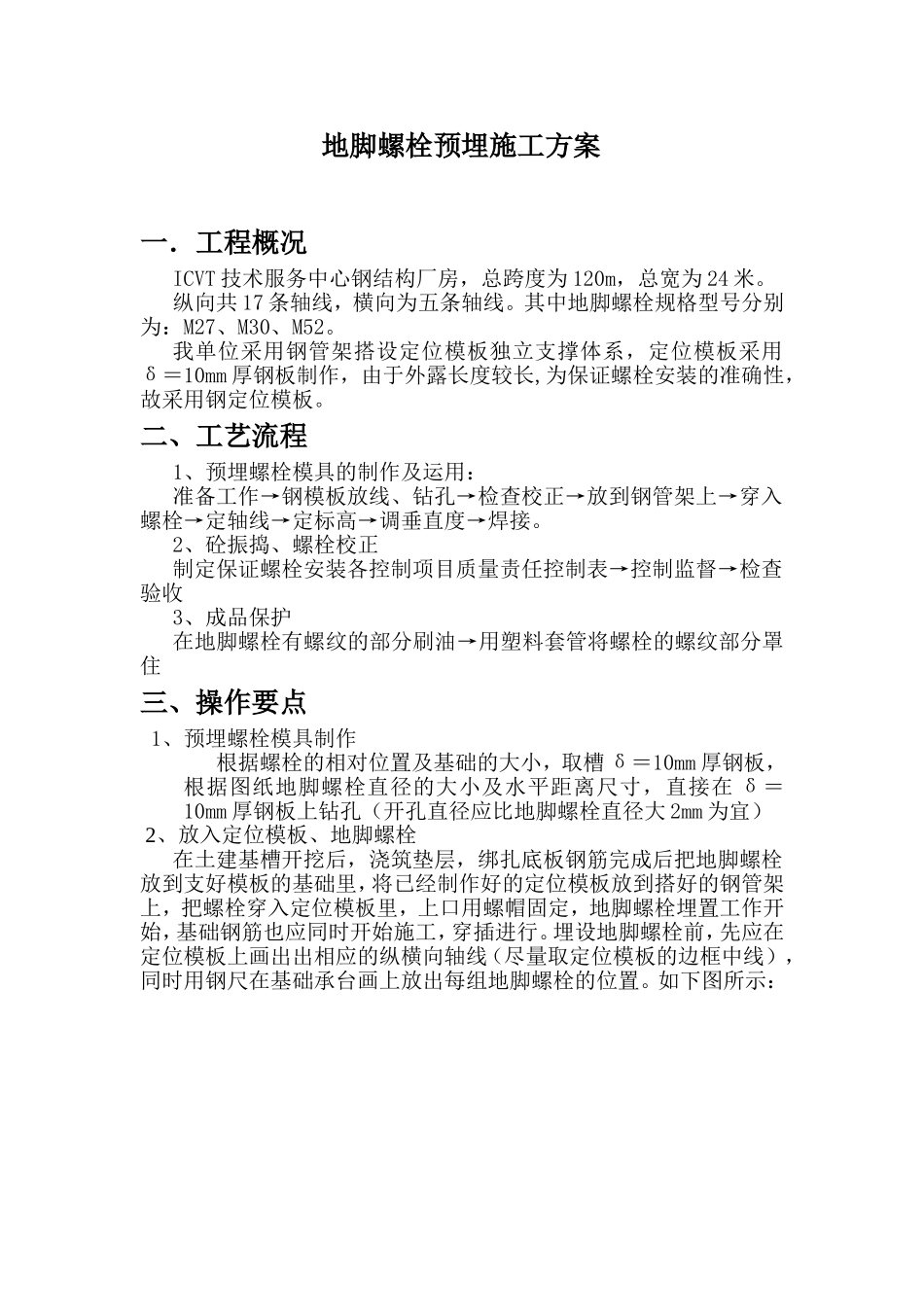

地脚螺栓预埋施工方案一．工程概况ICVT技术服务中心钢结构厂房，总跨度为120m，总宽为24米。纵向共17条轴线，横向为五条轴线。其中地脚螺栓规格型号分别为：M27、M30、M52。我单位采用钢管架搭设定位模板独立支撑体系，定位模板采用δ＝10mm厚钢板制作，由于外露长度较长,为保证螺栓安装的准确性，故采用钢定位模板。二、工艺流程1、预埋螺栓模具的制作及运用：准备工作→钢模板放线、钻孔→检查校正→放到钢管架上→穿入螺栓→定轴线→定标高→调垂直度→焊接。2、砼振捣、螺栓校正制定保证螺栓安装各控制项目质量责任控制表→控制监督→检查验收3、成品保护在地脚螺栓有螺纹的部分刷油→用塑料套管将螺栓的螺纹部分罩住三、操作要点1、预埋螺栓模具制作根据螺栓的相对位置及基础的大小，取槽δ＝10mm厚钢板，根据图纸地脚螺栓直径的大小及水平距离尺寸，直接在δ＝10mm厚钢板上钻孔（开孔直径应比地脚螺栓直径大2mm为宜）2、放入定位模板、地脚螺栓在土建基槽开挖后，浇筑垫层，绑扎底板钢筋完成后把地脚螺栓放到支好模板的基础里，将已经制作好的定位模板放到搭好的钢管架上，把螺栓穿入定位模板里，上口用螺帽固定，地脚螺栓埋置工作开始，基础钢筋也应同时开始施工，穿插进行。埋设地脚螺栓前，先应在定位模板上画出出相应的纵横向轴线（尽量取定位模板的边框中线），同时用钢尺在基础承台画上放出每组地脚螺栓的位置。如下图所示：3、就位校正将地脚螺栓的螺杆由上至下穿过定位模板，在螺杆上拧上相应的螺母,通过螺母的松紧，调节地脚螺栓的顶部标高，用水准仪测量控制螺栓顶标高,直到与图纸要求相符合为止。在施工过程中，用水平尺检测套板及螺杆，尽量使套板面处于水平状态，螺杆处于垂直状态，模具及螺杆就位后，须用经纬仪进行复核。将经纬仪架立在需复核的地脚螺栓的轴线控制点上,目镜瞄准远端该轴线的另一控制点,确定目镜中十字丝中心，即为该轴线位置，然后复核位于该轴线上的每组地脚螺栓与轴线位置关系是否准确，并修正成果。注意，经纬仪复核必须纵，横两个方向进行，切忌只复核一个方向而忽略另一方向。如下图所示。4、就位焊接首先将地脚用现场剩余钢筋Φ22，将每组螺栓的各螺杆间相互连接焊接固定，在焊接前应用水平靠尺检测螺杆的垂直度，尽可能使螺杆处于垂直状态，为防止地脚螺栓下沉，在螺栓的下口焊接一根横向钢筋与承台短柱钢筋相连，为防止地脚螺栓偏位，在螺栓的侧面焊接钢筋斜支撑直接抵在底层垫层上。如下图所示5、钢筋绑扎，模板的支立土建钢筋的绑扎、模板的支立、钢管加固，在土建的钢筋绑扎时，与土建沟通协调要考虑地脚螺栓的位置，保证螺栓的稳定性。四、焊接完毕后的保护钢筋绑扎好后模板，同时在螺栓上涂油脂用塑料纸包裹，保证螺栓丝口不被破坏和污染，浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压，导致地脚螺栓走位。混凝土泵管应避免直接对着地脚螺栓浇筑，在使用振动棒时，切勿在上述区域内振动过频。在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪，经纬仪随时对各组地脚螺栓（特别是周围正进行浇筑混凝土的地脚螺栓）的复核。一旦发现偏差，应立刻进行校正。五、质量要求1、材料要求地脚螺栓的品种、规格、性能等应符合现行国家产品标准和设计要求。2、允许偏差地脚螺栓位置允许偏差（MM）项目允许偏差支承面标高±3.0mm水平度L/1000mm地脚螺栓螺栓中心偏移5.0mm垂直度H/1000mm六、设备人员及检查制度1、设备工具光学水准仪及脚架，标尺1套光学经纬仪及脚架1套50m以上钢尺1把3m－5m钢尺2把线锤1只模线若干铁锤1把电焊机1台水平靠尺（高精度）1把2、施工人员：测量员2人技术工3人电焊工3人辅助工6人3、浇筑混凝土时措施浇筑混凝土时要求质检员、技术员、班组，技术员、质检员根据规范进行现场监督，严格要求工人在浇筑混凝土过程中，振动棒必须从基础柱模板四周插入振捣，严禁只从一面振捣。并且振动过程中振动棒严禁与地脚螺栓接触。4、混凝土浇筑完成后措施质检员按照规范督促工人在基础柱混凝土浇筑完成后，混凝土初凝之前对螺栓位置进行及时校正，发现问题及时解决。七、地脚螺栓常见问题的处理地脚螺...
