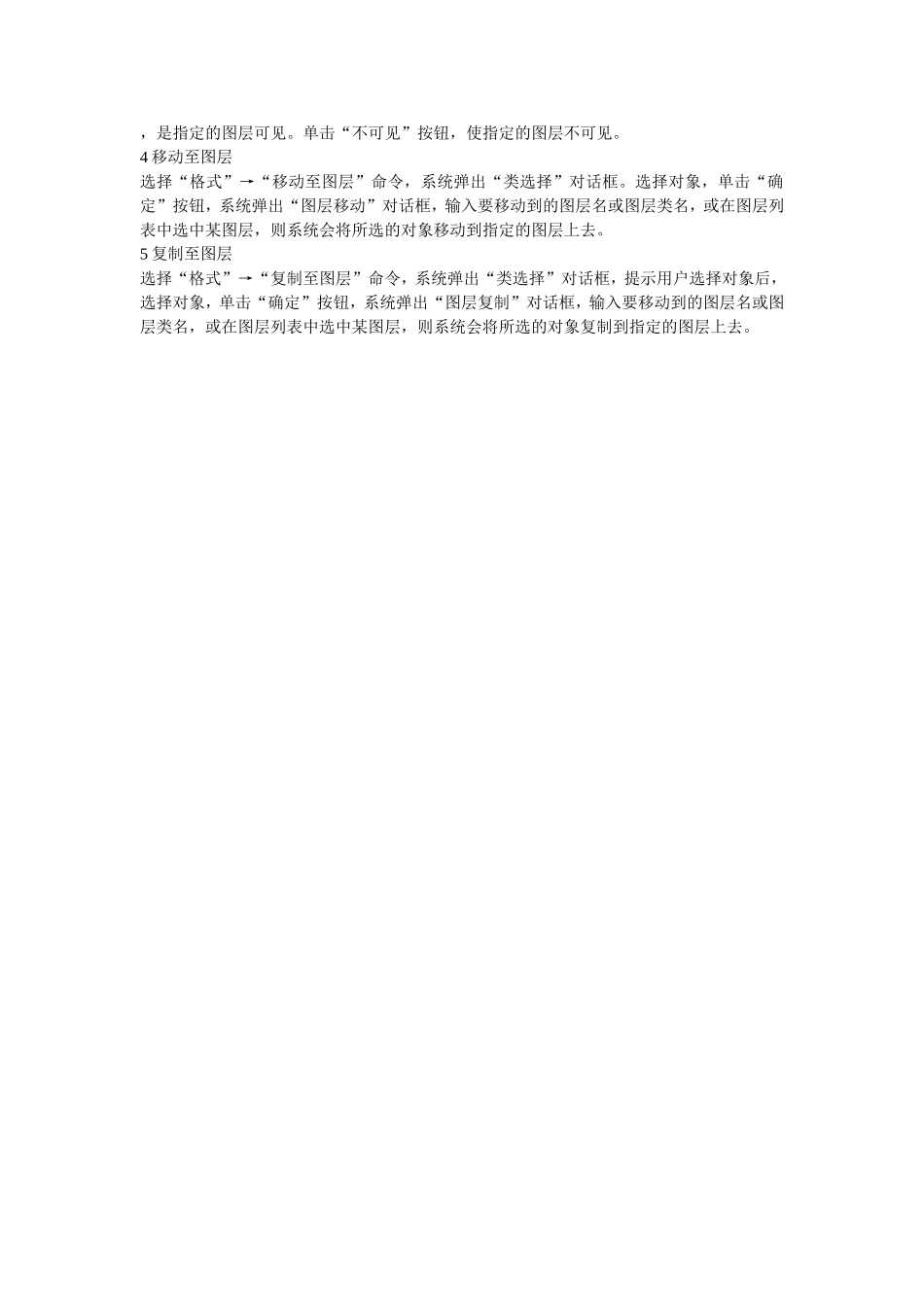

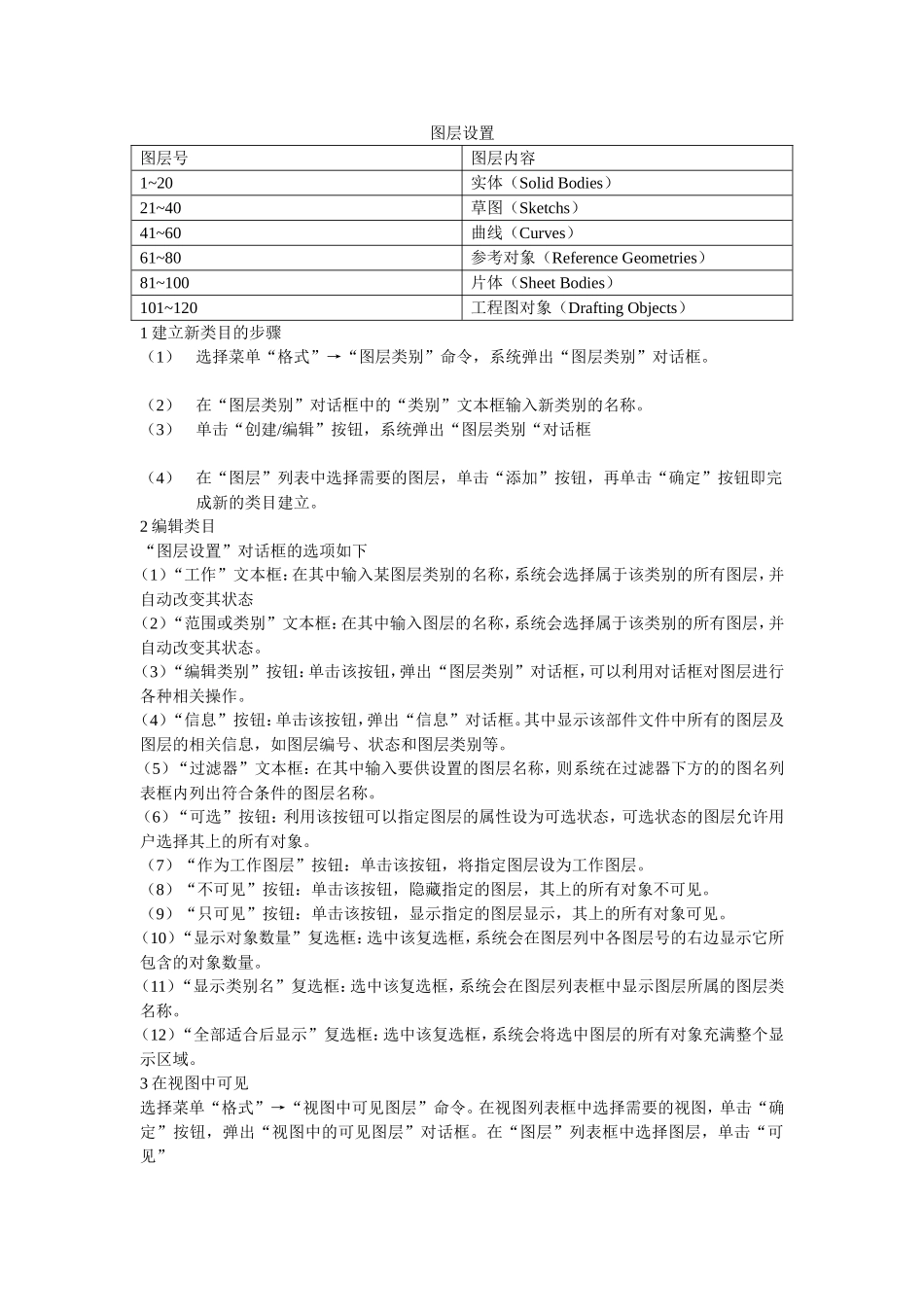

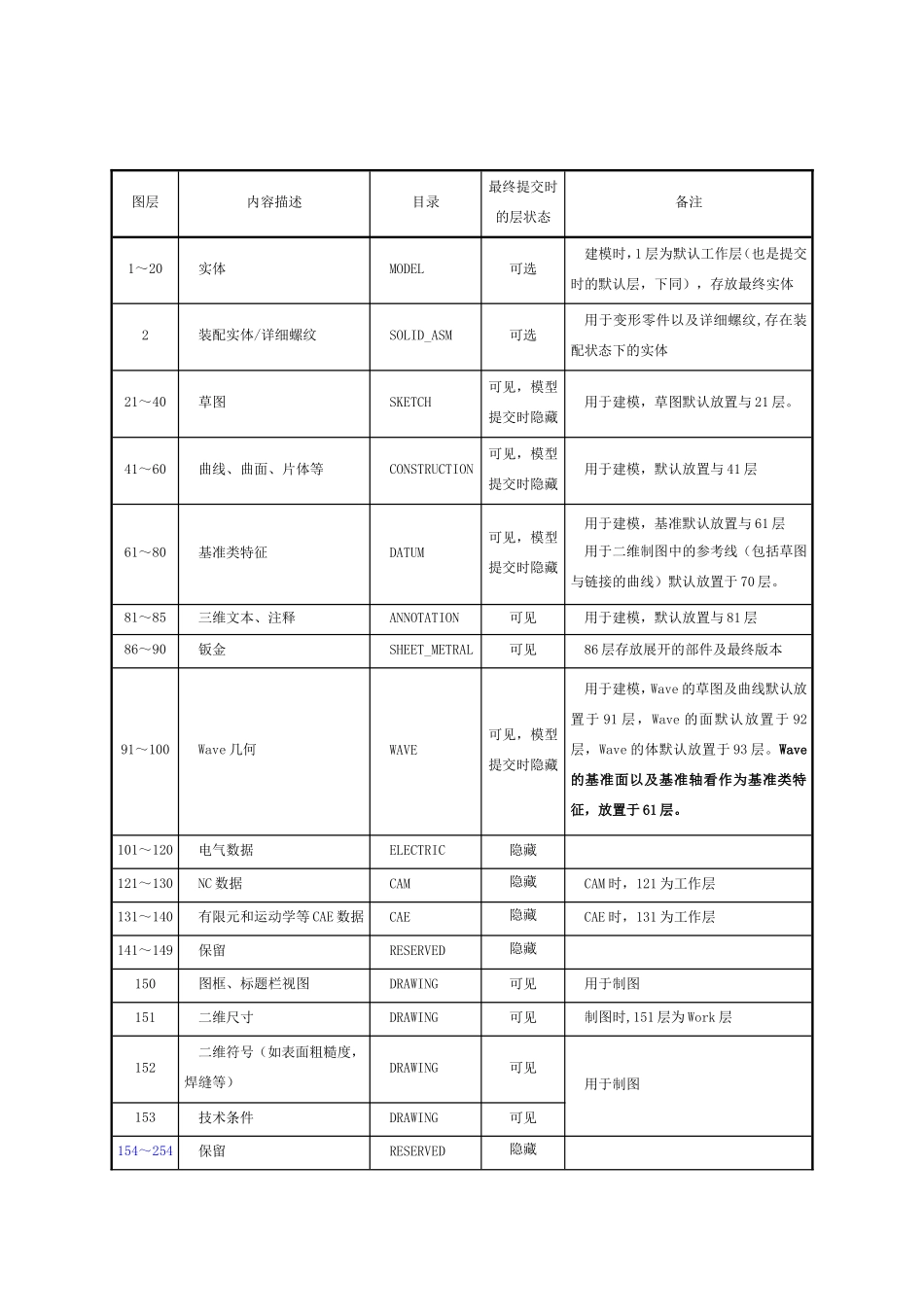

图层设置图层号图层内容1~20实体（SolidBodies）21~40草图（Sketchs）41~60曲线（Curves）61~80参考对象（ReferenceGeometries）81~100片体（SheetBodies）101~120工程图对象（DraftingObjects）1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。（4）“信息”按钮：单击该按钮，弹出“信息”对话框。其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。3在视图中可见选择菜单“格式”→“视图中可见图层”命令。在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。单击“不可见”按钮，使指定的图层不可见。4移动至图层选择“格式”→“移动至图层”命令，系统弹出“类选择”对话框。选择对象，单击“确定”按钮，系统弹出“图层移动”对话框，输入要移动到的图层名或图层类名，或在图层列表中选中某图层，则系统会将所选的对象移动到指定的图层上去。5复制至图层选择“格式”→“复制至图层”命令，系统弹出“类选择”对话框，提示用户选择对象后，选择对象，单击“确定”按钮，系统弹出“图层复制”对话框，输入要移动到的图层名或图层类名，或在图层列表中选中某图层，则系统会将所选的对象复制到指定的图层上去。图层内容描述目录最终提交时的层状态备注1～20实体MODEL可选建模时，1层为默认工作层（也是提交时的默认层，下同），存放最终实体2装配实体/详细螺纹SOLID_ASM可选用于变形零件以及详细螺纹,存在装配状态下的实体21～40草图SKETCH可见，模型提交时隐藏用于建模，草图默认放置与21层。41～60曲线、曲面、片体等CONSTRUCTION可见，模型提交时隐藏用于建模，默认放置与41层61～80基准类特征DATUM可见，模型提交时隐藏用于建模，基准默认放置与61层用于二维制图中的参考线（包括草图与链接的曲线）默认放置于70层。81～85三维文本、注释ANNOTATION可见用于建模，默认放置与81层86～90钣金SHEET_METRAL可见86层存放展开的部件及最终版本91～100Wave几何WAVE可见，模型提交时隐藏用于建模，Wave的草图及曲线默认放置于91层，Wave的面默认放置于92层，Wave的体默认放置于93层。Wave的基准面以及基准轴看作为基准类特征，放置于61层。101～120电气数据ELECTRIC隐藏121～130NC数据CAM隐藏CAM时，121为工作层131～140有限元和运动学等CAE数据CAE隐藏CAE时，131为工作层141～149保留RESERVED隐藏150图框、标题栏视图DRAWING可见用于制图151二维尺寸DRAWING可见制图时,151层为Wo...
