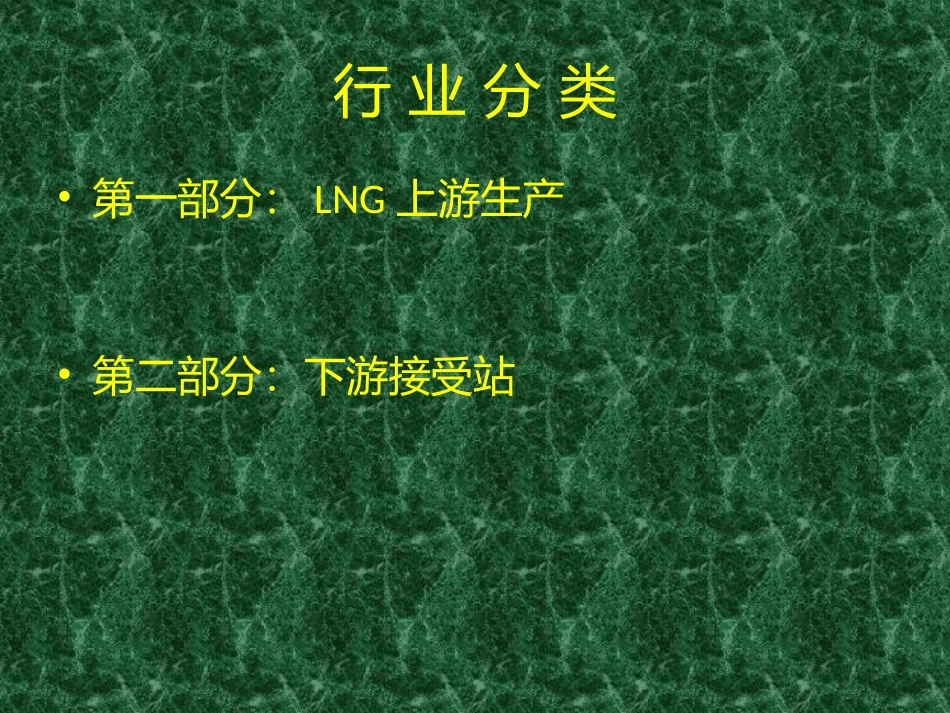

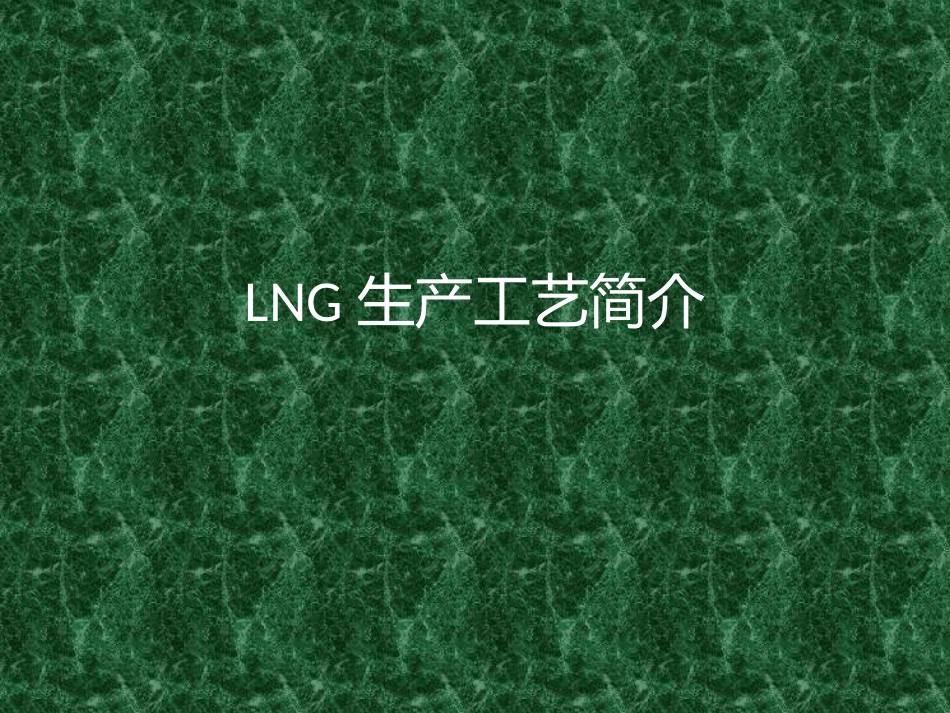

LNG生产工艺简介行业分类•第一部分：LNG上游生产•第二部分：下游接受站1、级联式液化流程（CascadeCycle）1.1工艺流程说明•案例：２００１年，中原石油勘探局建造了国内首座生产•性质的LNG工厂，日处理量为１５×１０４m３，采用丙•烷和乙烯为制冷剂的级联式循环，见上图①净化：原料气先后进入原料分液罐１（除液）、•过滤器２（脱粒）、脱CO２塔３（MEA法）、分子筛干•燥器４（脱水）。②液化：净化后的天然气，首先利用•丙烷制冷循环经换热器５和６冷却，节流降温进入•分离器８气液分离；液相返流回收冷量回收，气相利•用乙烯制冷循环经换热器９和１０冷却，节流降温进•入分离器１２气液分离；气相返流回收冷量回收，液•相经换热器１３冷却及节流后进入分离器１５气液分•离，气相返流回收冷量回收，液相流入LNG储罐１６1.2特点•该流程充分利用了原料气的高压力，采用了三级J－T节流降温，并注重回收闪蒸气的冷量，这些措施使得本来就以能耗低著称的级联式液化流程在能耗上更具优势。但是应该看到，它的每一级制冷循环都是独立的，都要配备压缩机和水冷却器，这会使管道和控制系统复杂化，LNG的单位投资成本较大。此外，由于附属设备多，要有专门生产和储存多•种制冷剂的设备，维护不便。2、混合制冷剂液化流程（MRC）2.1工艺流程说明•①液化：•预处理后的天然气进入冷箱上部冷却，•经重烃分离器气液分离，液相回收，气相进入冷箱下•部冷凝和过冷，最后节流至LNG储槽。②制冷循环：•混合制冷剂是N２和C１～C５的烃类混合物。冷箱出口的低压混合制冷剂蒸气先后经低压吸入筒分•离、压缩机低压级压缩、冷却器冷却进入中压吸入筒•分离，再经压缩机中压级压缩、冷却器部分冷凝后进工艺流程说明•入分馏塔。混合制冷剂分馏后分成两部分，分馏塔•底部的重组分液体主要含有丙烷、丁烷和戊烷，进入•冷箱预冷后节流降温，返回冷箱上部蒸发制冷；分馏•塔上部的轻组分气体主要成分是氮、甲烷和乙烷，进•入冷箱冷却并部分冷凝，经高压吸入筒气液分离，液•相作为分馏塔的回流液，气相经压缩机高压级压缩、•冷却器冷却后进入冷箱预冷，再进入轻混合制冷剂•闪蒸塔气液分离，得到的气液两相分别进入冷箱预•冷后节流降温，返回冷箱下部的不同部位提供冷量。2.2特点•MRC是目前最具活力和生命力的制冷工艺，它•的最大特点是混合工质在换热器内的热交换过程是•个变温过程，能与同样是混合组分的天然气相匹配。•因此可使冷热流体间的换热温差保持较低的水平，•其实它等价于级联式液化流程在无穷级数时的极•限，但又避免了级联式系统复杂的缺点。目前全球•各大LNG设备公司为争夺市场展开了激烈的竞争，•如美国空气制品公司开发的APCI和AP－X流程，•法国燃气公司开发的CII流程，它们均代表了天然•气液化技术的发展趋势。•3、带膨胀机液化流程（ExpanderCycle）3.1工艺流程说明•高压气体经换热器１预冷，进入气液分离器分离掉重烃。分离器产生的气体一部分进入膨胀机膨胀降温，进入换热器２，冷却需液化的天然气。另一部分经过换热器２冷却，节流降温后进入LNG储罐储存。储罐中自蒸发的气体冷量回收后进入管网。3.2特点•膨胀机具有较高的等熵效率及膨胀功可回收的优点，因此越来越受到液化能力较小的调峰型LNG工厂的青睐。但由于靠压差通过膨胀机来制冷，所以压缩机需要消耗较多的功来增压气体。采用天然气膨胀液化流程，省去了专门生产、运输、储存制冷剂的费用。二：接受站工艺工艺流程说明•LNG通过低温汽车槽车运至LNG卫星站，通过卸车台设置的卧式专用卸车增压器对汽车槽车储罐增压，利用压差将LNG送至卫星站低温LNG储罐。工作条件下，储罐增压器将储罐内的LNG增压到0.6MPa。增压后的低温LNG进入空温式气化器，与空气换热后转化为气态天然气并升高温度，出口温度比环境温度低10℃，压力为0.45－0.60MPa，当空温式气化器出口的天然气温度达不到5℃以上时，通过水浴式加热器升温，最后经调压(调压器出口压力为0.35MPa)、计量、加臭后进入城市输配管网，送入各类用户。三、结论•目前天然气液化流程追求高效率、低能耗与低投资，以此降低产品生产费用，增强...
