混凝土产生裂缝的原因VIP专享VIP免费

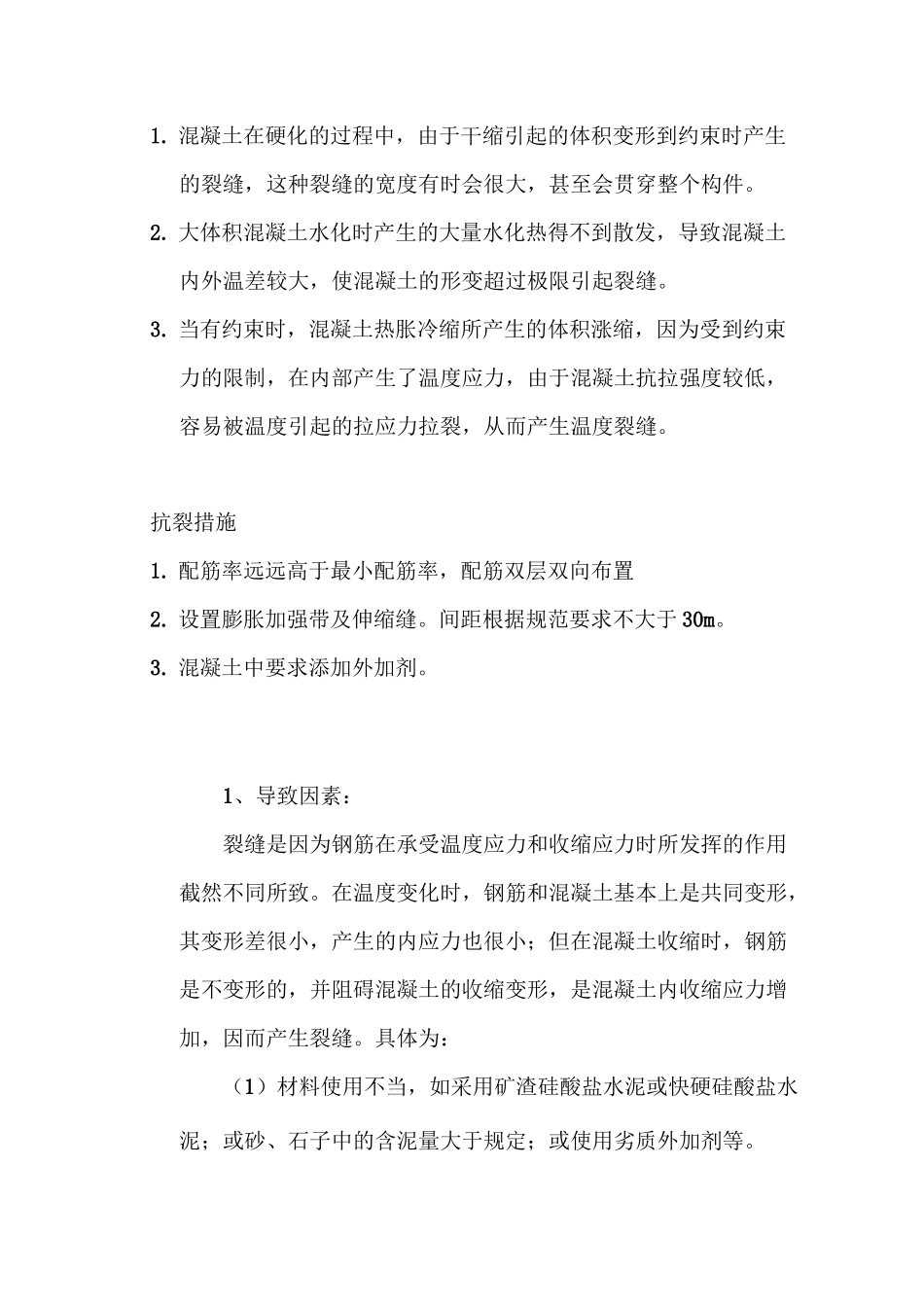

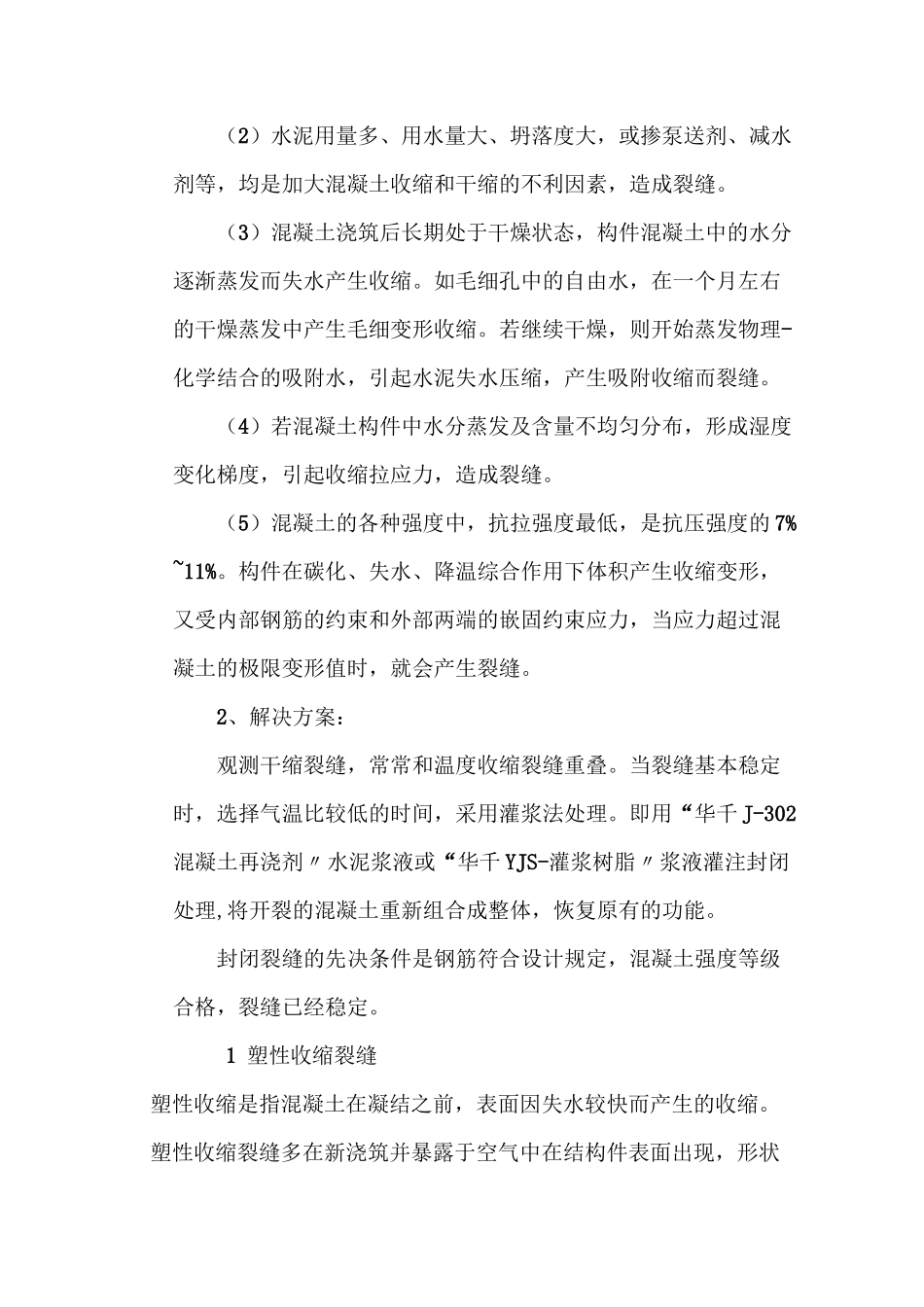

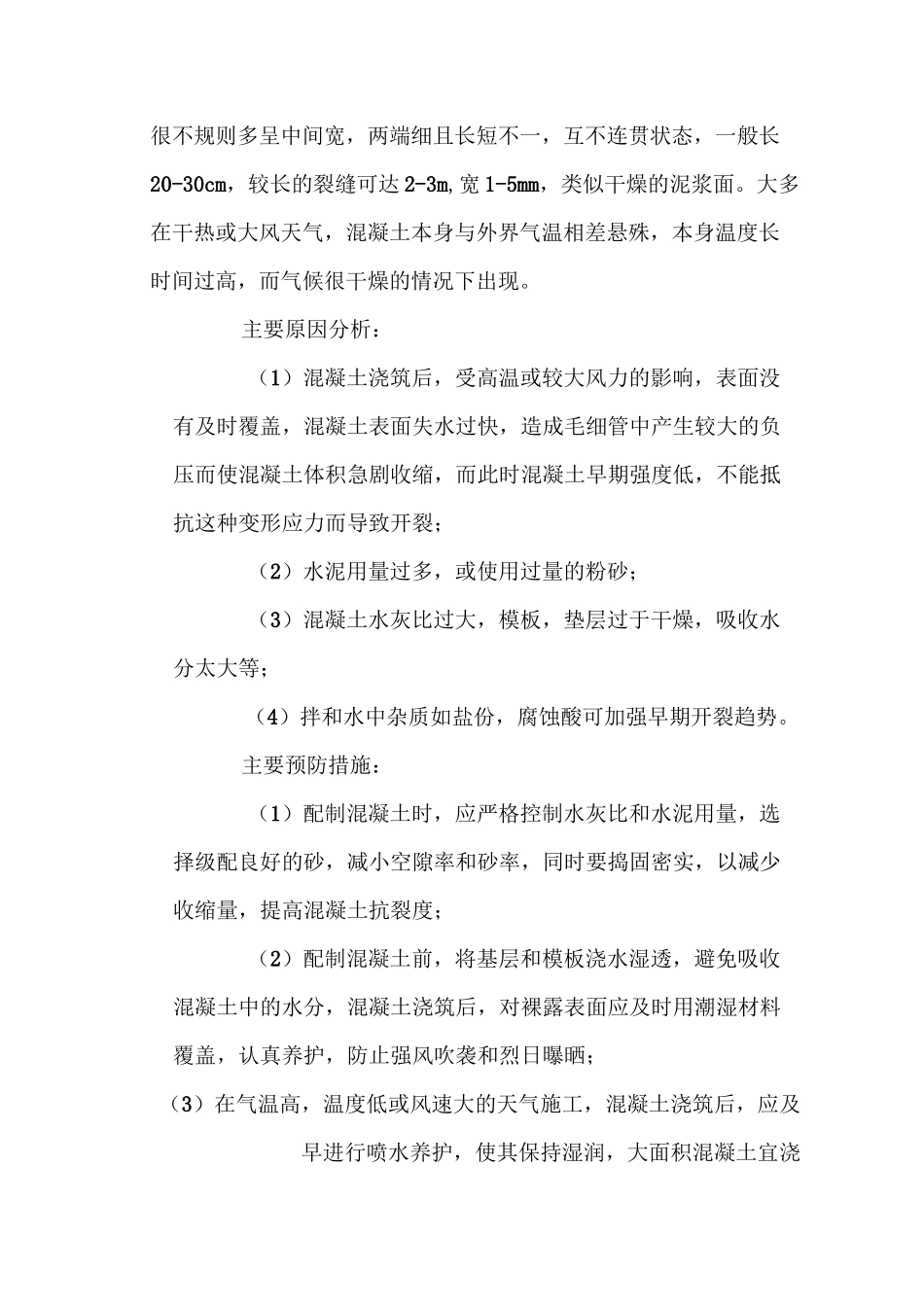

1.混凝土在硬化的过程中，由于干缩引起的体积变形到约束时产生的裂缝，这种裂缝的宽度有时会很大，甚至会贯穿整个构件。2.大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。3.当有约束时，混凝土热胀冷缩所产生的体积涨缩，因为受到约束力的限制，在内部产生了温度应力，由于混凝土抗拉强度较低，容易被温度引起的拉应力拉裂，从而产生温度裂缝。抗裂措施1.配筋率远远高于最小配筋率，配筋双层双向布置2.设置膨胀加强带及伸缩缝。间距根据规范要求不大于30m。3.混凝土中要求添加外加剂。1、导致因素：裂缝是因为钢筋在承受温度应力和收缩应力时所发挥的作用截然不同所致。在温度变化时，钢筋和混凝土基本上是共同变形，其变形差很小，产生的内应力也很小；但在混凝土收缩时，钢筋是不变形的，并阻碍混凝土的收缩变形，是混凝土内收缩应力增加，因而产生裂缝。具体为：（1）材料使用不当，如采用矿渣硅酸盐水泥或快硬硅酸盐水泥；或砂、石子中的含泥量大于规定；或使用劣质外加剂等。（2）水泥用量多、用水量大、坍落度大，或掺泵送剂、减水剂等，均是加大混凝土收缩和干缩的不利因素，造成裂缝。（3）混凝土浇筑后长期处于干燥状态，构件混凝土中的水分逐渐蒸发而失水产生收缩。如毛细孔中的自由水，在一个月左右的干燥蒸发中产生毛细变形收缩。若继续干燥，则开始蒸发物理-化学结合的吸附水，引起水泥失水压缩，产生吸附收缩而裂缝。（4）若混凝土构件中水分蒸发及含量不均匀分布，形成湿度变化梯度，引起收缩拉应力，造成裂缝。（5）混凝土的各种强度中，抗拉强度最低，是抗压强度的7%~11%。构件在碳化、失水、降温综合作用下体积产生收缩变形，又受内部钢筋的约束和外部两端的嵌固约束应力，当应力超过混凝土的极限变形值时，就会产生裂缝。2、解决方案：观测干缩裂缝，常常和温度收缩裂缝重叠。当裂缝基本稳定时，选择气温比较低的时间，采用灌浆法处理。即用“华千J-302混凝土再浇剂〃水泥浆液或“华千YJS-灌浆树脂〃浆液灌注封闭处理,将开裂的混凝土重新组合成整体，恢复原有的功能。封闭裂缝的先决条件是钢筋符合设计规定，混凝土强度等级合格，裂缝已经稳定。1塑性收缩裂缝塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝多在新浇筑并暴露于空气中在结构件表面出现，形状很不规则多呈中间宽，两端细且长短不一，互不连贯状态，一般长20-30cm，较长的裂缝可达2-3m,宽1-5mm，类似干燥的泥浆面。大多在干热或大风天气，混凝土本身与外界气温相差悬殊，本身温度长时间过高，而气候很干燥的情况下出现。主要原因分析：（1）混凝土浇筑后，受高温或较大风力的影响，表面没有及时覆盖，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土早期强度低，不能抵抗这种变形应力而导致开裂；（2）水泥用量过多，或使用过量的粉砂；（3）混凝土水灰比过大，模板，垫层过于干燥，吸收水分太大等；（4）拌和水中杂质如盐份，腐蚀酸可加强早期开裂趋势。主要预防措施：（1）配制混凝土时，应严格控制水灰比和水泥用量，选择级配良好的砂，减小空隙率和砂率，同时要捣固密实，以减少收缩量，提高混凝土抗裂度；（2）配制混凝土前，将基层和模板浇水湿透，避免吸收混凝土中的水分，混凝土浇筑后，对裸露表面应及时用潮湿材料覆盖，认真养护，防止强风吹袭和烈日曝晒；（3）在气温高，温度低或风速大的天气施工，混凝土浇筑后，应及早进行喷水养护，使其保持湿润，大面积混凝土宜浇完一段，养护一段。在炎热季节，要加强表面的抹压和养护工作；（4）混凝土养护可采用养护剂，或覆盖湿草袋，塑料布等方法，当表面发现微细裂缝时，应及时抹压，再覆盖养护；（5）使用符合要求的拌和水，尽可能使用洁净的河沙；（6）出现裂缝后，如混凝土仍保持塑性，可采取及时压抹一遍或重新振捣的办法来消除，再加强覆盖养护。如混凝土硬化，可向裂缝内装入干水泥粉，或在表面抹薄层水泥砂浆进行处理。对于预制构件，也可在裂缝表面涂环氧胶泥或粘贴环氧玻璃布进行封闭处理，以防钢筋锈蚀...
