毕业设计任务书(多层办公楼)VIP免费

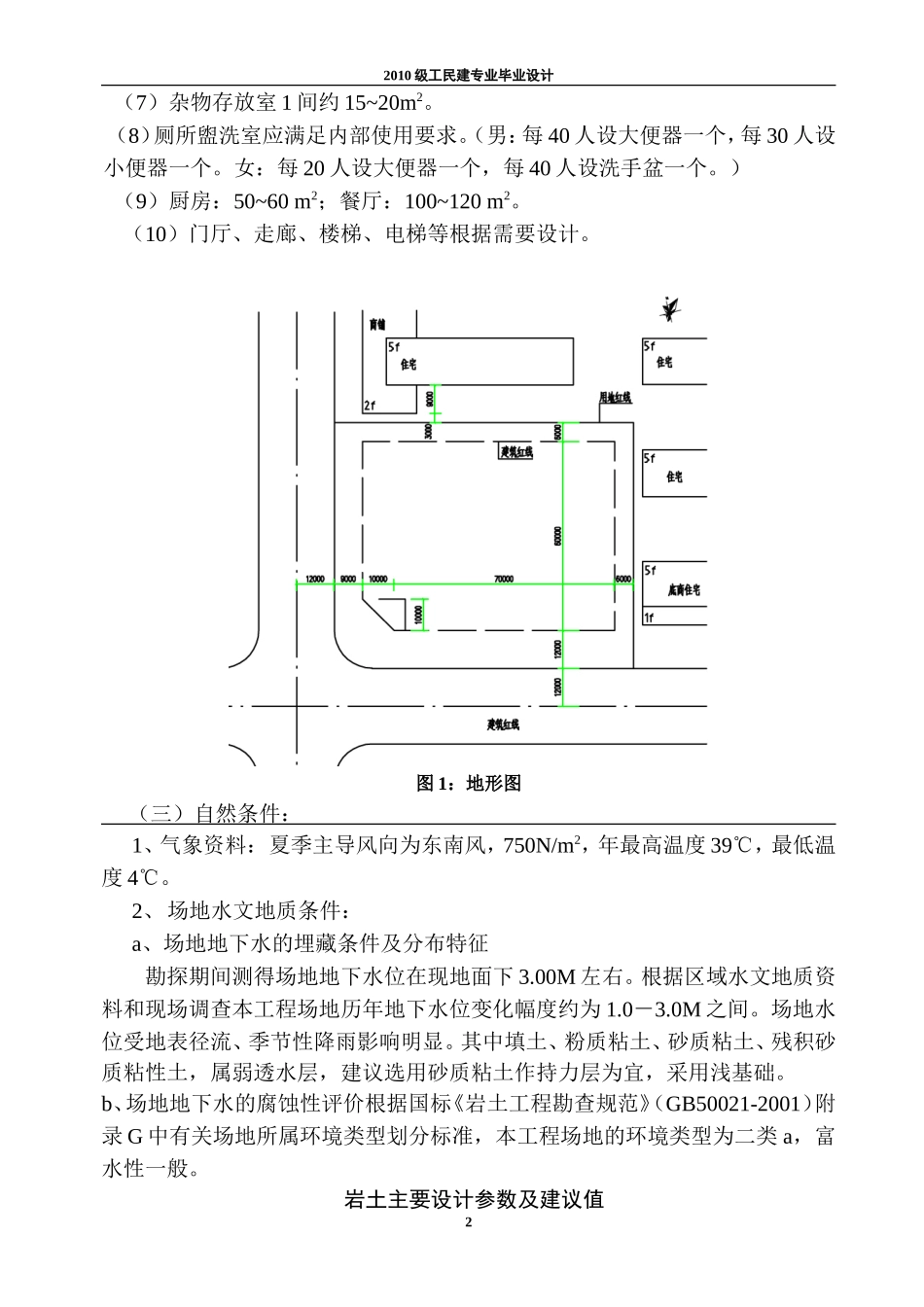

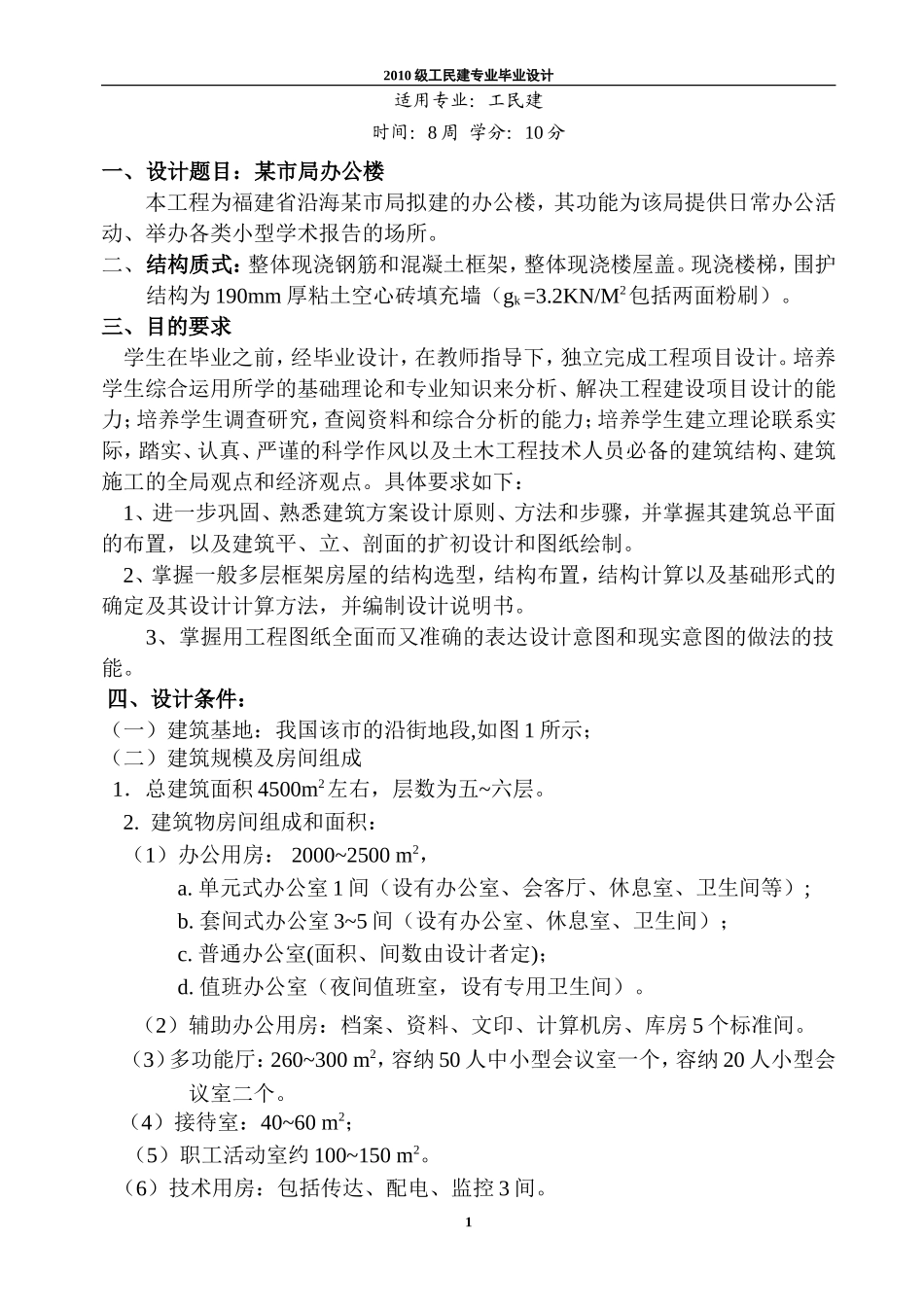

毕业设计任务书（多层办公楼）黎明大学土建系2012．10毕业设计任务书2010级工民建专业毕业设计适用专业：工民建时间：8周学分：10分一、设计题目：某市局办公楼本工程为福建省沿海某市局拟建的办公楼，其功能为该局提供日常办公活动、举办各类小型学术报告的场所。二、结构质式：整体现浇钢筋和混凝土框架，整体现浇楼屋盖。现浇楼梯，围护结构为190mm厚粘土空心砖填充墙（gk=3.2KN/M2包括两面粉刷）。三、目的要求学生在毕业之前，经毕业设计，在教师指导下，独立完成工程项目设计。培养学生综合运用所学的基础理论和专业知识来分析、解决工程建设项目设计的能力；培养学生调查研究，查阅资料和综合分析的能力；培养学生建立理论联系实际，踏实、认真、严谨的科学作风以及土木工程技术人员必备的建筑结构、建筑施工的全局观点和经济观点。具体要求如下：1、进一步巩固、熟悉建筑方案设计原则、方法和步骤，并掌握其建筑总平面的布置，以及建筑平、立、剖面的扩初设计和图纸绘制。2、掌握一般多层框架房屋的结构选型，结构布置，结构计算以及基础形式的确定及其设计计算方法，并编制设计说明书。3、掌握用工程图纸全面而又准确的表达设计意图和现实意图的做法的技能。四、设计条件：（一）建筑基地：我国该市的沿街地段,如图1所示；（二）建筑规模及房间组成1．总建筑面积4500m2左右，层数为五~六层。2.建筑物房间组成和面积：（1）办公用房：2000~2500m2，a.单元式办公室1间（设有办公室、会客厅、休息室、卫生间等）;b.套间式办公室3~5间（设有办公室、休息室、卫生间）；c.普通办公室(面积、间数由设计者定)；d.值班办公室（夜间值班室，设有专用卫生间）。（2）辅助办公用房：档案、资料、文印、计算机房、库房5个标准间。（3）多功能厅：260~300m2，容纳50人中小型会议室一个，容纳20人小型会议室二个。（4）接待室：40~60m2；（5）职工活动室约100~150m2。（6）技术用房：包括传达、配电、监控3间。12010级工民建专业毕业设计（7）杂物存放室1间约15~20m2。（8）厕所盥洗室应满足内部使用要求。（男：每40人设大便器一个，每30人设小便器一个。女：每20人设大便器一个，每40人设洗手盆一个。）（9）厨房：50~60m2；餐厅：100~120m2。（10）门厅、走廊、楼梯、电梯等根据需要设计。图1：地形图（三）自然条件：1、气象资料：夏季主导风向为东南风，750N/m2，年最高温度39℃，最低温度4℃。2、场地水文地质条件：a、场地地下水的埋藏条件及分布特征勘探期间测得场地地下水位在现地面下3.00M左右。根据区域水文地质资料和现场调查本工程场地历年地下水位变化幅度约为1.0－3.0M之间。场地水位受地表径流、季节性降雨影响明显。其中填土、粉质粘土、砂质粘土、残积砂质粘性土，属弱透水层，建议选用砂质粘土作持力层为宜，采用浅基础。b、场地地下水的腐蚀性评价根据国标《岩土工程勘查规范》（GB50021-2001）附录G中有关场地所属环境类型划分标准，本工程场地的环境类型为二类a，富水性一般。岩土主要设计参数及建议值22010级工民建专业毕业设计地层编号岩土层名称天然重度r(KN/m3)压缩模量ES0.1-0.2(MPa)承载力特征值fak(KPa)1填土17.52粉质粘土18.14.51003砂质粘土19.05.51704残积砂质粘性土18.16.5240注：以上数值系根据土层原位测试、室内土工试验成果，按省标《建筑地基基础勘查设计规范》（DBJ13-07-91),并参照本地区经验综合确定。注：场地地层主要物理力学性质指标，物理状态见附表，地层剖面情况见附图。3、建筑物场地处于地震区，建筑场地类别为Ⅱ类,抗震设防烈度为7度，设计基本地震加速度值为0.15g,地震设计分组为第二组。五、设计要求1.遵循办公楼使用规律和特点进行合理的功能分区，流线组织要求明确便捷，空间组合紧凑，总体布局合理。2.管理方便，各功能空间互不干扰；各个房间采光通风良好，与周围环境融为一体。3.适当运用现代建筑造型手段和建筑构图规律，创造新颖，活泼，有现代感的建筑形象。4.根据建筑平面布局和空间组合情况，合理的进行结构布置和构件选型。5.根据结构的具体特点和实际受荷情况，对有代表性的构件进行设计计算。6.从建筑物的具体实际情...
