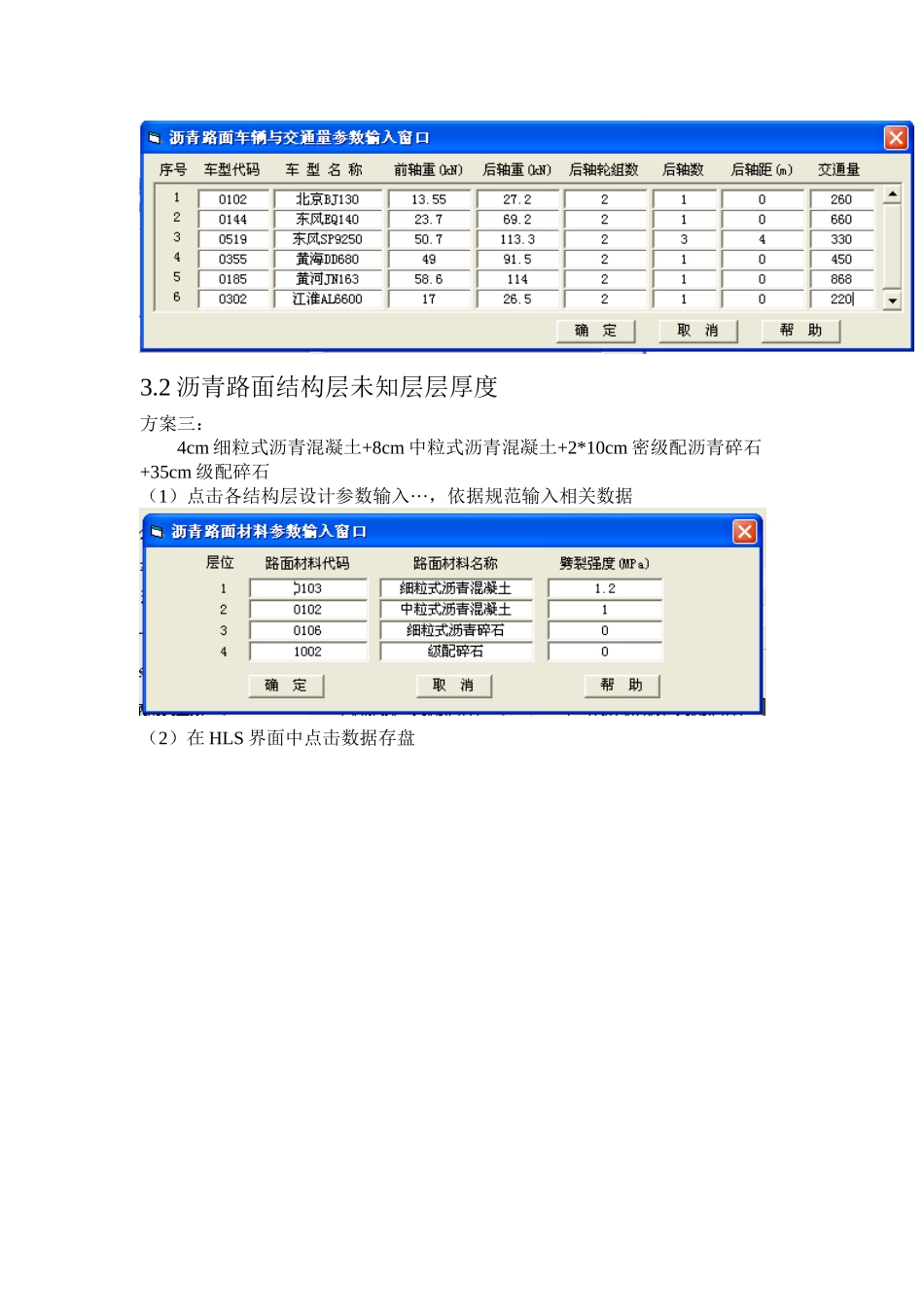

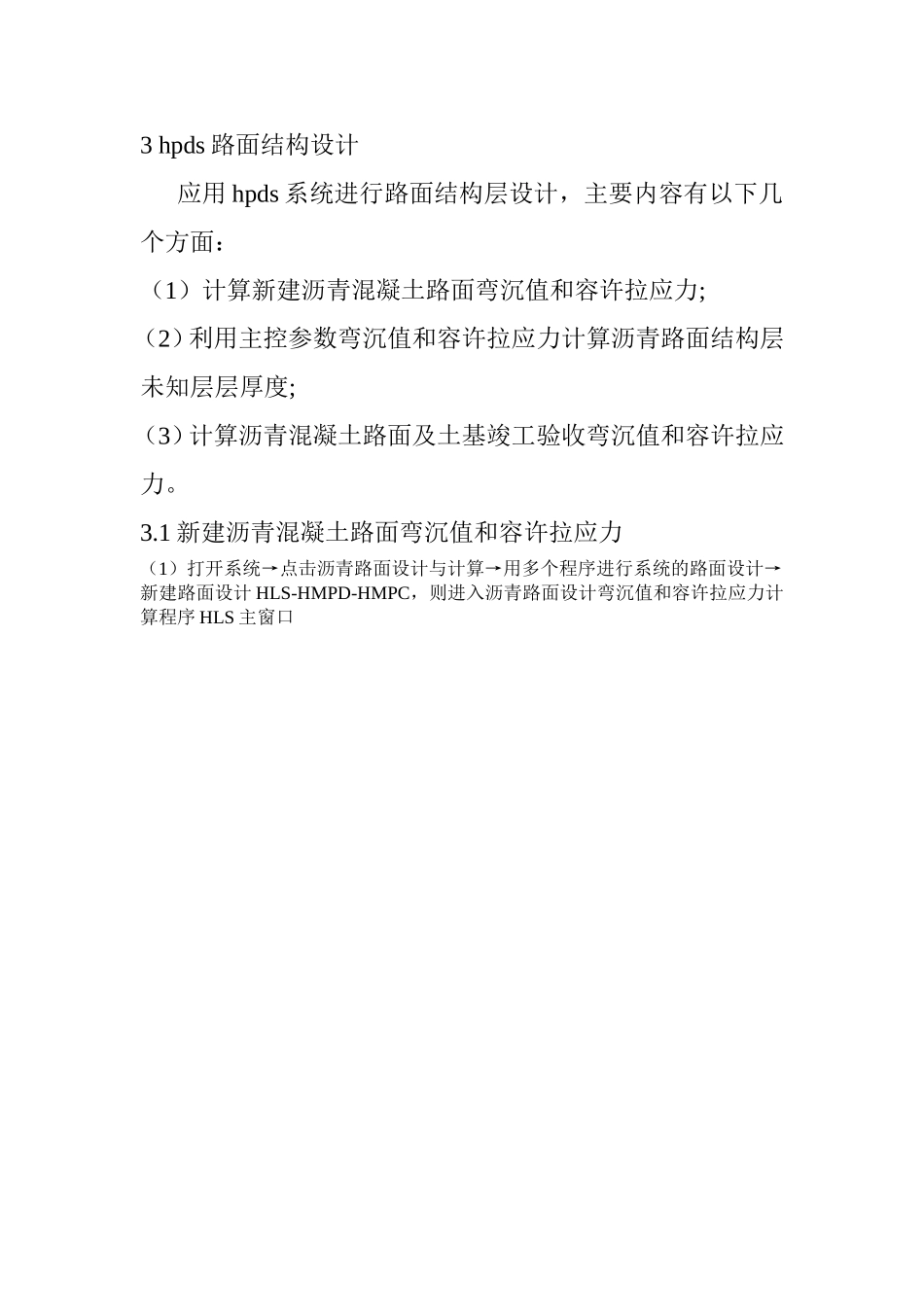

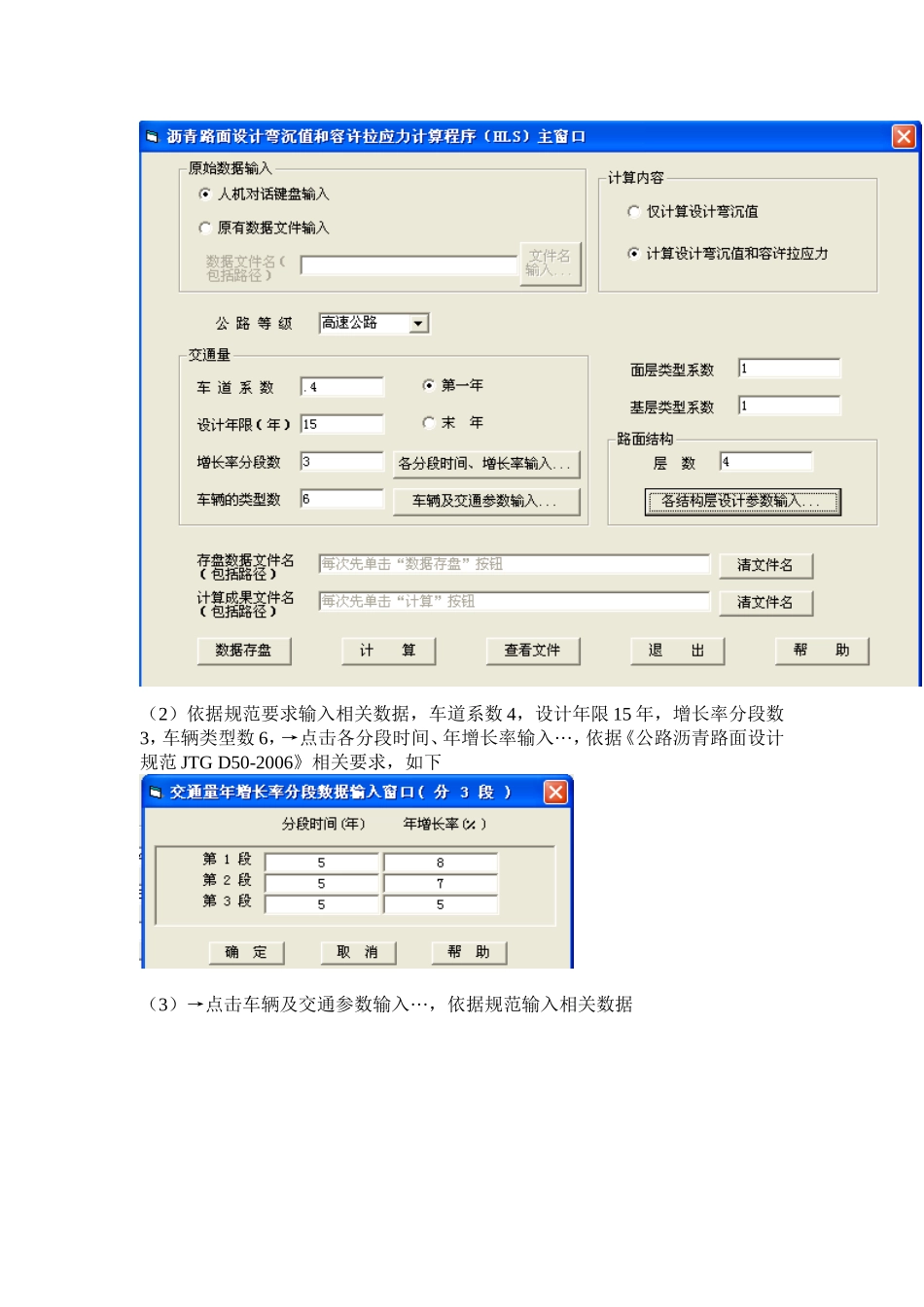

3hpds路面结构设计应用hpds系统进行路面结构层设计，主要内容有以下几个方面：（1）计算新建沥青混凝土路面弯沉值和容许拉应力;（2）利用主控参数弯沉值和容许拉应力计算沥青路面结构层未知层层厚度;（3）计算沥青混凝土路面及土基竣工验收弯沉值和容许拉应力。3.1新建沥青混凝土路面弯沉值和容许拉应力（1）打开系统→点击沥青路面设计与计算→用多个程序进行系统的路面设计→新建路面设计HLS-HMPD-HMPC，则进入沥青路面设计弯沉值和容许拉应力计算程序HLS主窗口（2）依据规范要求输入相关数据，车道系数4，设计年限15年，增长率分段数3，车辆类型数6，→点击各分段时间、年增长率输入···，依据《公路沥青路面设计规范JTGD50-2006》相关要求，如下（3）→点击车辆及交通参数输入···，依据规范输入相关数据3.2沥青路面结构层未知层层厚度方案三：4cm细粒式沥青混凝土+8cm中粒式沥青混凝土+2*10cm密级配沥青碎石+35cm级配碎石（1）点击各结构层设计参数输入···，依据规范输入相关数据（2）在HLS界面中点击数据存盘（3）点击计算，存盘，成果如下（4）在HLS窗口中点击退出按钮，进入沥青路面设计程序HMPD主窗口（5）依据规范要求输入最小房东层厚度55cm，路面设计层层位4，设计层最小厚度15，土基或原路面回弹模量40mpa→点击路面参数输入···，3.3沥青混凝土路面及土基竣工验收弯沉值和容许拉应力（1）在HMPD窗口中点击退出，进入沥青路面及土基竣工验收弯沉值和层底拉应力计算程序HMPC主窗口，点击计算，显示设计计算的成果文件页面及此，退出系统，HPDS路面结构设计完成。3.4小结HPDS老师也只用了一次课交我们，所以相对简单。结合我们上学期的路基路面书上的沥青路面设计一章的内容和沥青路面规范。HPDS的作业，老师让我们5个人一组，我们做方案三，在做的时候，我们对”2*10cm密级配沥青碎石”这一项到底是指几层出现了分歧，有的说是一层，有的说是两层。后来我们按两层做，初次安乐错误。再问过老师之后，老师跟我们说算一层，只不过是铺2*10cm厚。还有，密集配沥青碎石在项目中找不到，我们用细粒式沥青碎石代替。其实上学期路基路面课，老师也很强调沥青路面设计，课程设计中也做了这一块。这次的软件课，等于是用HPDS软件又做了一次，更加方便，一目了然。
