常用仪器仪表及电路元件VIP免费

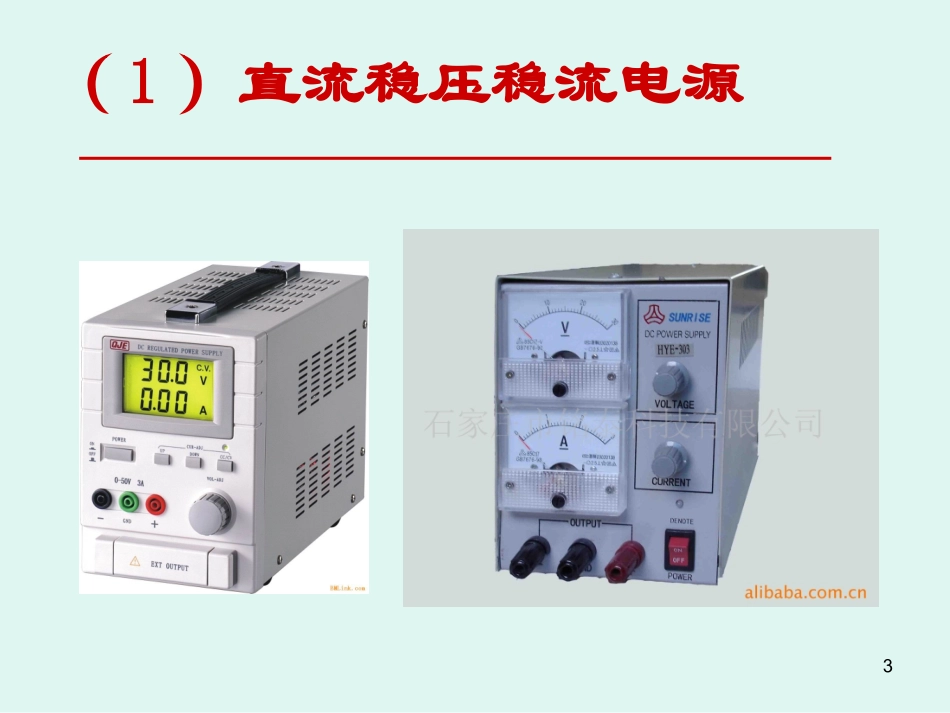

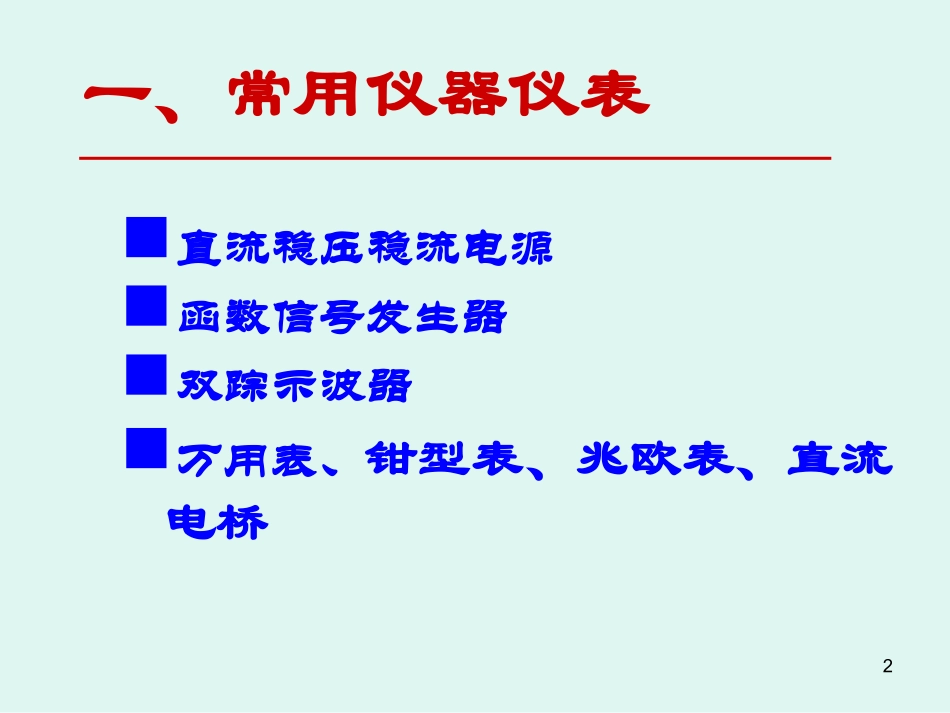

1赣州华坚科技职业学校主讲:张闽临2一、常用仪器仪表直流稳压稳流电源函数信号发生器双踪示波器万用表、钳型表、兆欧表、直流电桥3（1）直流稳压稳流电源4直流稳压稳流电源面1输出电流值表头2输出电压值表头3稳流输出电流调节旋钮4稳压输出电压调节旋钮5稳流状态指示灯6稳压状态指示灯7电源独立串联并联开关8直流输出接线柱9电源开关5直流稳压稳流电源的使用34734双路电源作为独立电源独立使用时，首先将电源的串联并联控制开关（7）置于弹起的位置，然后将稳流旋钮（3）顺时针调到最大，最后调节电压稳流旋钮（4），使输出直流电压到需要的电压值，此时稳压状态指示灯亮6电源开关频率指示电压指示频率调节电压衰减TTL输出函数输出（2）函数信号发生器7（3）示波器8双踪示波器面板介绍1）辉度控制2）聚焦控制3）扫描时间选择开关4）扫描微调5）水平位移旋钮6）触发方式选择开关（自动，常态，电视场电视行）7）触发电平控制8）触发源选择开关（内，电源，外）9）伏/度选择开关10）垂直位移旋钮11）工作方式开关12）通道1输入端13）输入耦合开关14）内触发选择开关15）通道2输入端9双踪示波器内部介绍示波管示波电路10示波器的基本调整方法开机后屏幕上没有任何放映，可进行如下调整：（1）将扫描方式选择开关6置AUTO（2）顺时针调节辉度旋钮1置波形清晰位置（3）调整垂直移位10和水平移位5至中央位置调整完毕屏幕出现扫描基线11示波器的基本调整方法波形输入和稳定的调整方法：以CH1通道为例（1）将被测信号从CH1通道12输入（2）输入耦合开关13置AC或DC均可（3）工作方式选择开关11置CH1（4）内触发选择开关14置CH1（5）触发源8置INT调周期3、幅度选择开关9置合适位置，调节电平控制开关7使波形稳定12（4）万用表（模拟表和数字表）数字万用表指针万用表131、指针万用表构成电路表盘档位开关表头外壳与表笔14使用和操作第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不均匀。电阻档有R×1、R×10、R×100、R×1K、R×10K各档，分别说明刻度的指示再要乘上的倍数，才得到实际的电阻值（单位为欧姆）。例如用R×100档测一电阻，指针指示为“10”，那么它的电阻值为10×100=1000，即1K。第二条刻度线是500V档和500mA档共用，需要注意的是电压档、电流档的指示原理不同于电阻档，例如5V档表示该档只能测量5V以下的电压，500mA档只能测量500mA以下的电流，若是超过量程，就会损坏万用表。15测量电压、电流和电阻：将电流表串联在电路中将电压表并联在电路中16（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。（4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。注意事项：1747型万用表电路图：18110型万用表电路图：192、数字万用表20数字万用表使用•首先请注意检查9V电池将电源开关POWER按下，如果显示屏显示符号，则表示电池不足，需要更换电池再使用。在使用前还要注意测试表笔插孔旁的符号，这是警告你要留意测试。•电压和电流不要超过指示数字。此外在使用前要先将量程开关•置于你想测量的档位上。21数字万用表的测量•1、直流电压测量•（1）将黑表笔插入COM插孔，红表笔插入V/Q/Hz插孔。（2）将功能/量程开关置于DCV量程范围，将表笔并接在被测负载或信号源上。仪表在显示电压读数时，红表笔所接端的极性也将同时显示出来。•注意：a、在测量之前如果不知被测电压范围，应将功能/量程开关置于最高量程档并逐档调低。b、如果显示器只显示“1”或“OL”时，说明被测电压已超过量程，功能/量程开关需调高一档。c、表示不要输入...
