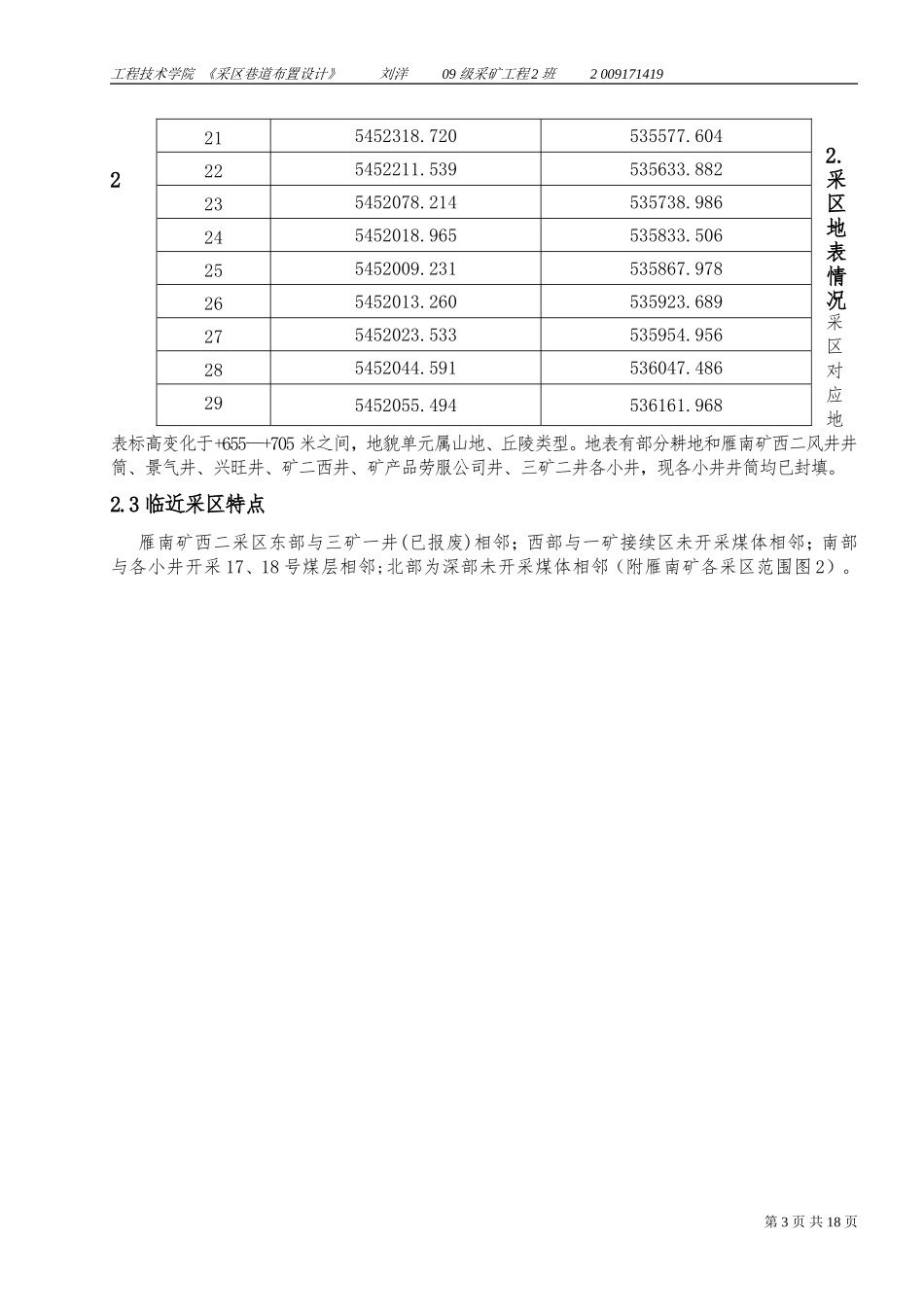

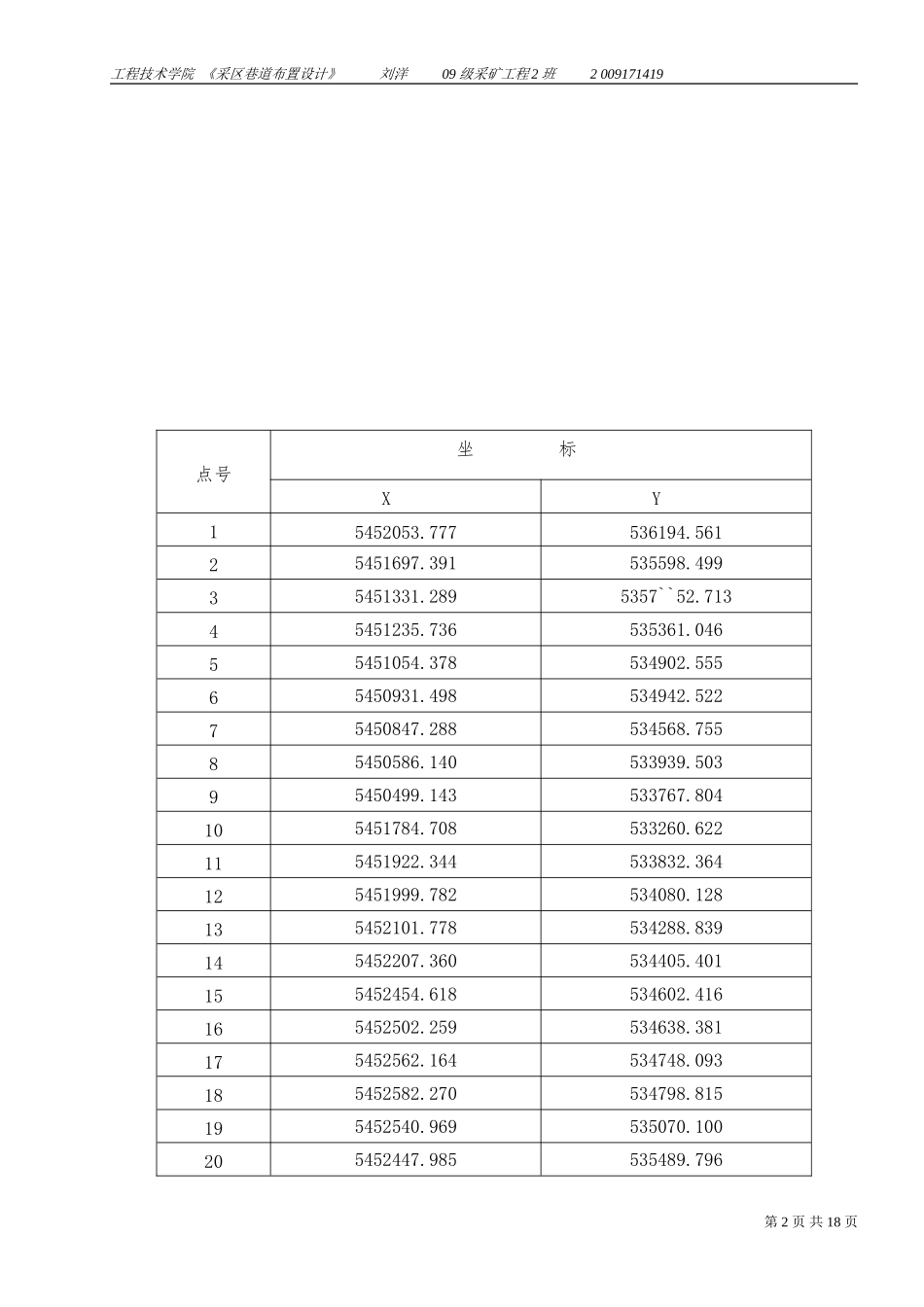

工程技术学院《采区巷道布置设计》刘洋09级采矿工程2班2009171419第一章前言《采区巷道布置设计》是学完《采矿学》课程后进行的一项实践教学，是学生理论联系实际的重要实践教学环节，是对学生进行的一次综合性专业设计训练，为增加感性认识加强动手能力，紧密理论联系实际而进行的程设计，并以此培养学生运用所学知识处理实际问题的能力，培养学生正确的思维方式和工程技术人员应具备的基本技能。通过课程设计使学生获得以下几个方面能力，为毕业设计打下基础。1．进一步巩固和加深我们所学矿井通风理论知识，培养我们设计计算、工程绘图、计算机应用、文献查阅、运用标准与规范、报告撰写等基本技能。2．培养学生实践动手能力及独立分析和解决工程实际的能力。3．培养学生创新意识、严肃认真的治学态度和理论联系实际的工作作风。依照老师精心设计的题目，按照大纲的要求进行，要求我们在规定的时间内独立完成计算绘图及编写说明书等全部工作。设计中要求严格遵守和认真贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚，论据确凿，并积极采用切实可行的先进技术，力争使自己的设计达到较高水平，但由于本人水平有限，难免有疏漏和错误之处，敬请老师指正。第二章采区概况2.1采区的位置及范围2.1.1、位置：西二采区位于雁南矿井田内第23—27勘探线之间。2.1.2、范围：该采区东起＋350水平以上23勘探线以西280米及+350水平以下23勘探线，西至第27勘探线；南起各小井开采18号煤层＋550水平以下，北至18煤层+100水平等高线。该采区平均走向长2.40km，平均倾向宽1.20km，面积2.88km2。西二采区范围拐点坐标见表2-1:表2-1西二采区范围拐点坐标第1页共18页工程技术学院《采区巷道布置设计》刘洋09级采矿工程2班2009171419第2页共18页点号坐标XY15452053.777536194.56125451697.391535598.49935451331.2895357``52.71345451235.736535361.04655451054.378534902.55565450931.498534942.52275450847.288534568.75585450586.140533939.50395450499.143533767.804105451784.708533260.622115451922.344533832.364125451999.782534080.128135452101.778534288.839145452207.360534405.401155452454.618534602.416165452502.259534638.381175452562.164534748.093185452582.270534798.815195452540.969535070.100205452447.985535489.796工程技术学院《采区巷道布置设计》刘洋09级采矿工程2班20091714192.2采区地表情况采区对应地表标高变化于+655—+705米之间，地貌单元属山地、丘陵类型。地表有部分耕地和雁南矿西二风井井筒、景气井、兴旺井、矿二西井、矿产品劳服公司井、三矿二井各小井，现各小井井筒均已封填。2.3临近采区特点雁南矿西二采区东部与三矿一井(已报废)相邻；西部与一矿接续区未开采煤体相邻；南部与各小井开采17、18号煤层相邻;北部为深部未开采煤体相邻（附雁南矿各采区范围图2）。第3页共18页215452318.720535577.604225452211.539535633.882235452078.214535738.986245452018.965535833.506255452009.231535867.978265452013.260535923.689275452023.533535954.956285452044.591536047.486295452055.494536161.968工程技术学院《采区巷道布置设计》刘洋09级采矿工程2班2009171419图2区采二西区采一西北区采六西三北区采七西区采五西西采内蒙古自治区大雁煤田雁南矿R3采区划分平面图XH8XH6'XH7西二风XH3XH5'XH4井XH1X2XH2XH0区采一北区采三区采四区采二北区图例1:5000第三章采区地质情况3.1采区地质构造情况西二采区的构造以断裂为主，其北部和中部有F10和F12断层为较大断层，采区内部经勘探发现大小断层7条，其编号分别为F10、F12、DF62、DF63、DF55、DF50、DF61，断层点７个，编号分别为：D42／7m、D45／5m、D50／7m、D51／9m、D52／10m、D55／28m、D59／14m，其中对本区开采影响较大的断层有F12、DF63、DF55、DF50。F10断层赋存于雁南矿井田中部13-31勘探线间，分布长度6000.0m，走向北东，倾向南东，倾角13°-53°，落差最大150.0-250.0m，平均210.0m，断层面是呈上陡下...
