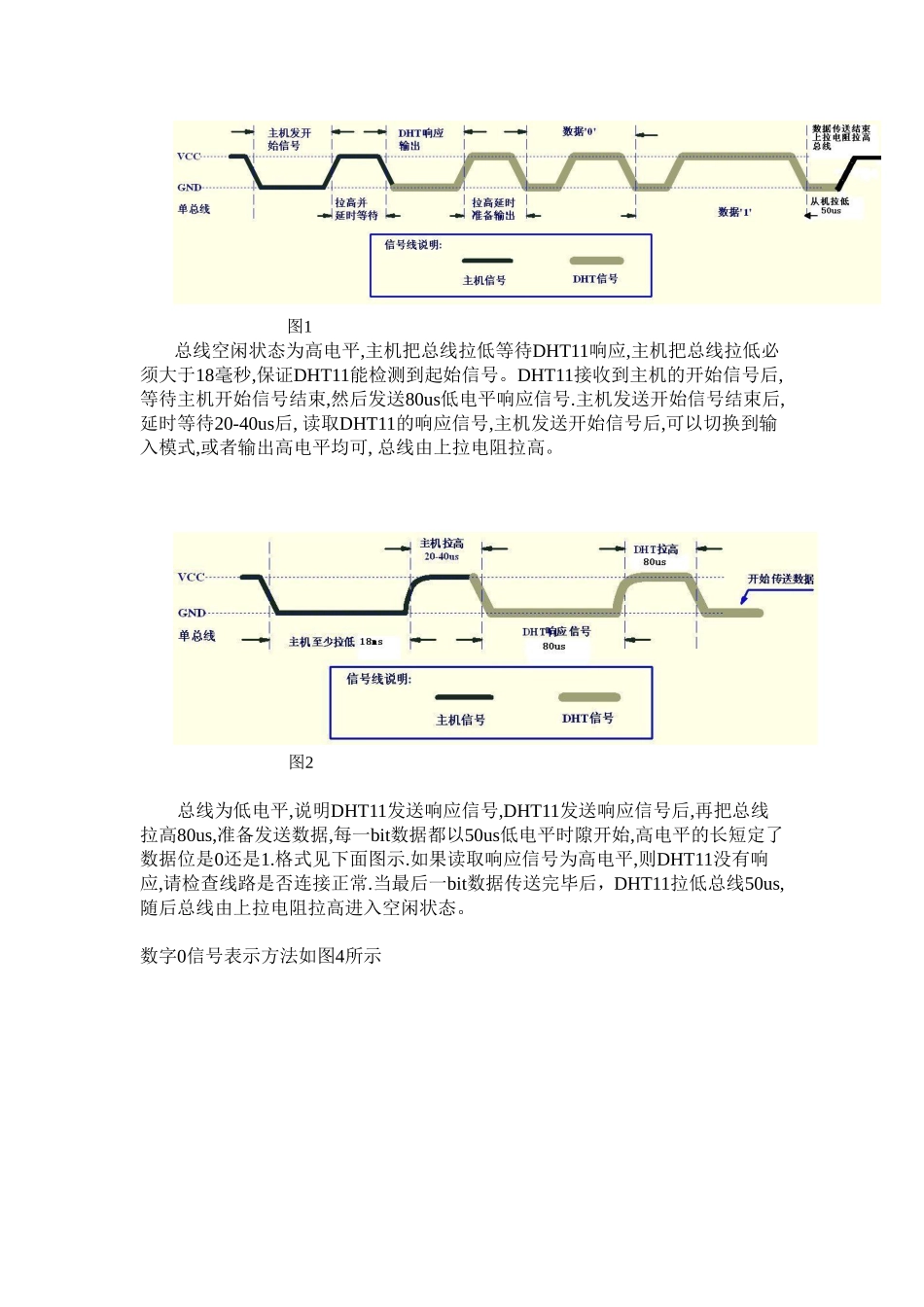

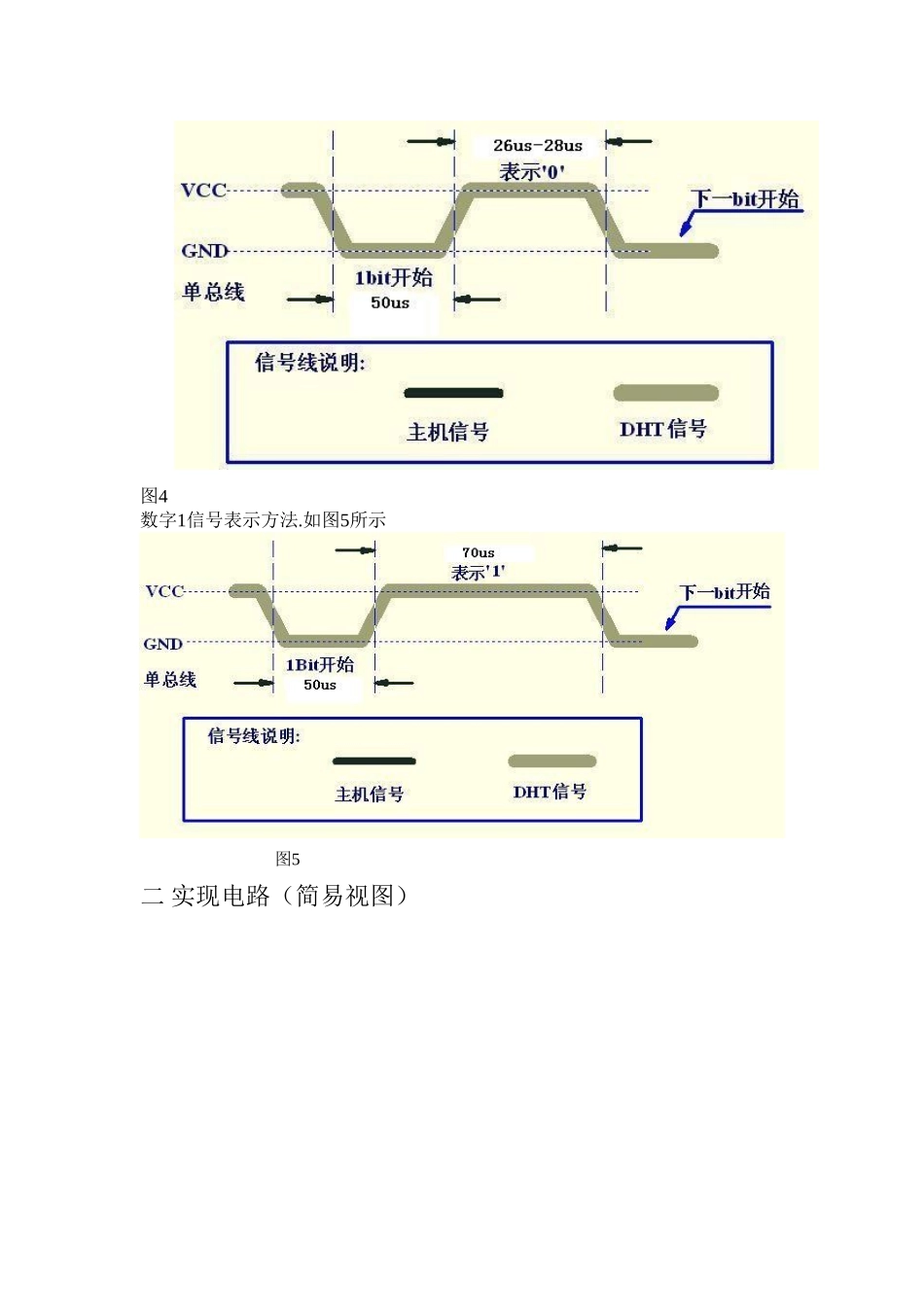

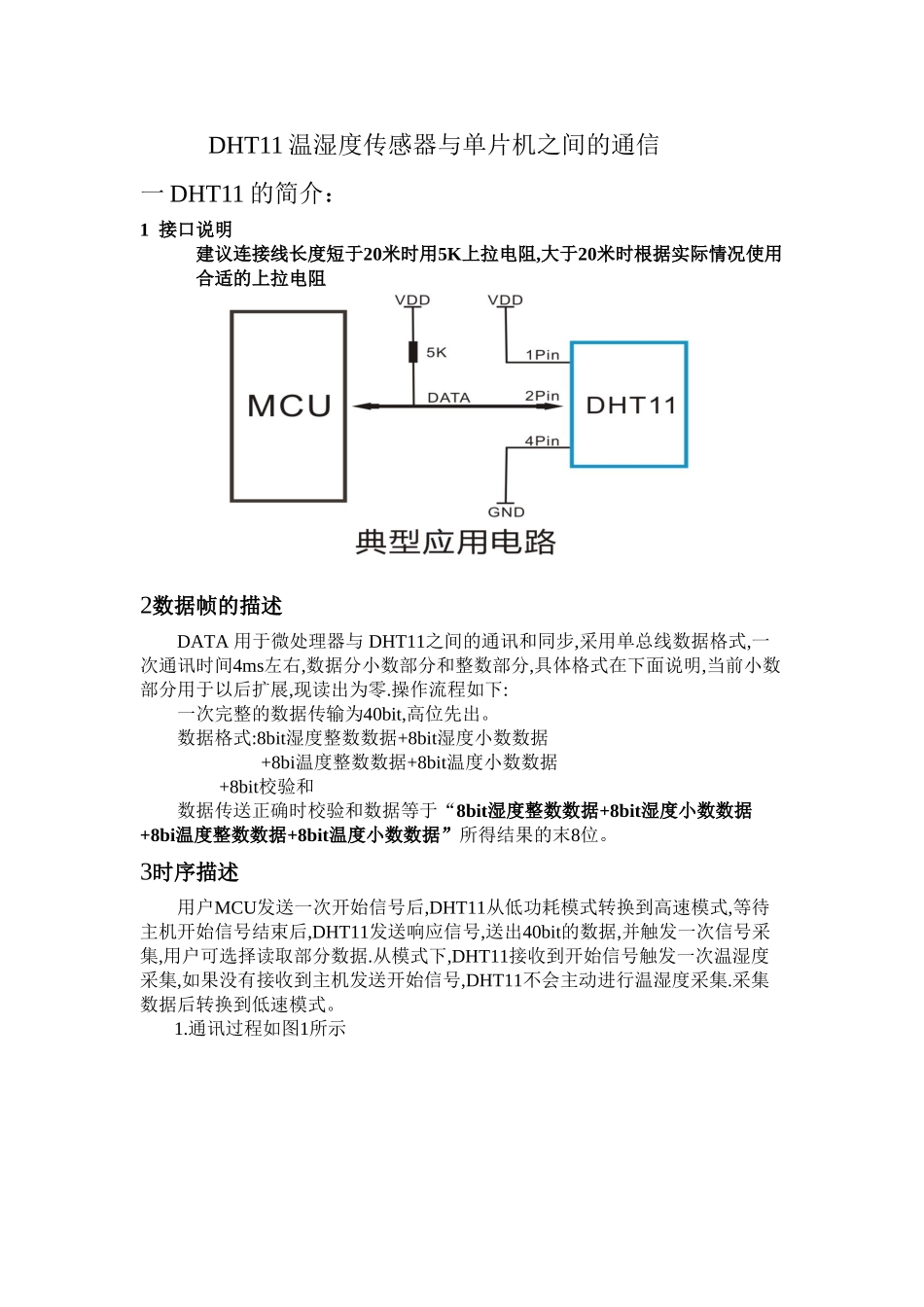

DHT11温湿度传感器与单片机之间的通信一DHT11的简介:1接口说明建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻2数据帧的描述DATA用于微处理器与DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下:一次完整的数据传输为40bit,高位先出。数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。3时序描述用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集,用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集,如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。1.通讯过程如图1所示图1总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后,读取DHT11的响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可,总线由上拉电阻拉高。图2总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us,准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定了数据位是0还是1.格式见下面图示.如果读取响应信号为高电平,则DHT11没有响应,请检查线路是否连接正常.当最后一bit数据传送完毕后,DHT11拉低总线50us,随后总线由上拉电阻拉高进入空闲状态。数字0信号表示方法如图4所示图4数字1信号表示方法.如图5所示图5二实现电路(简易视图)三编程思路根据传感器的通信协议,首先由单片机通过I/O口主动产生要求的激发信号,然后将数据线的控制权交给传感器,接着单片机通过while语句不间断的检查I/O口的高低电平,从而达到对时序的正确把握,解析出准确的传输数据。四程序代码#include#defineucharunsignedchar#defineuintunsignedintsbitdat=P1^0;sbitRS=P2^5;//ledsbitRW=P2^6;//ledsbitE=P2^7;//led使能端voiddelay(intx){inty,z;for(y=0;y=0;i--){n=0;m=0;while(dat==0);while(dat==1){n++;if(n>24&&m==0){a=a+k;m=1;}if(m==1)break;}while(dat==1);k=k/2;}returna;}voidxianshi(ucharx,intk){inti,j,n;i=x/100;j=x/10%10;n=x%10;//ledxiezhiling(0x80+3*k);//ledxieshuju(0x30+i);ledxiezhiling(0x80+3*k+1);ledxieshuju(0x30+j);ledxiezhiling(0x80+3*k+2);ledxieshuju(0x30+n);}voidxianshi2(ucharx,intk){inti,j,n;i=x/100;j=x/10%10;n=x%10;ledxiezhiling(0xc0+3*k);ledxieshuju(0x30+i);ledxiezhiling(0xc0+3*k+1);ledxieshuju(0x30+j);ledxiezhiling(0xc0+3*k+2);ledxieshuju(0x30+n);}voidmain(){inti;uchara[5];ucharx;ledchushihua();delay(10000);delay(10000);delay(10000);delay(10000);while(1){delay(10000);delay(10000);delay(10000);delay(10000);a[0]=0;a[1]=0;a[2]=0;a[3]=0;a[4]=0;kaishi();xiangying();a[0]=jieshou();a[1]=jieshou();a[2]=jieshou();a[3]=jieshou();a[4]=jieshou();while(dat==1);while(dat==0);x=a[0]+a[1]+a[2]+a[3];for(i=0;i<5;i++)xianshi(a[i],i);xianshi2(x,0);delay(10000);}}五实践效果图六反思与总结虽然对时序的编程在之前已做过不少,但是在这次实践中发现了不少新问题。在编程思路正确的情况,我们还是花了2天的时间才把这个程序搞定。期间出过的错误有,在循环中忘了将变量归零的,也有将数据帧的高低位反过来接的。同时在调试阶段中,没有透过现象看本质,盲目的修改,浪费了大量时间。
