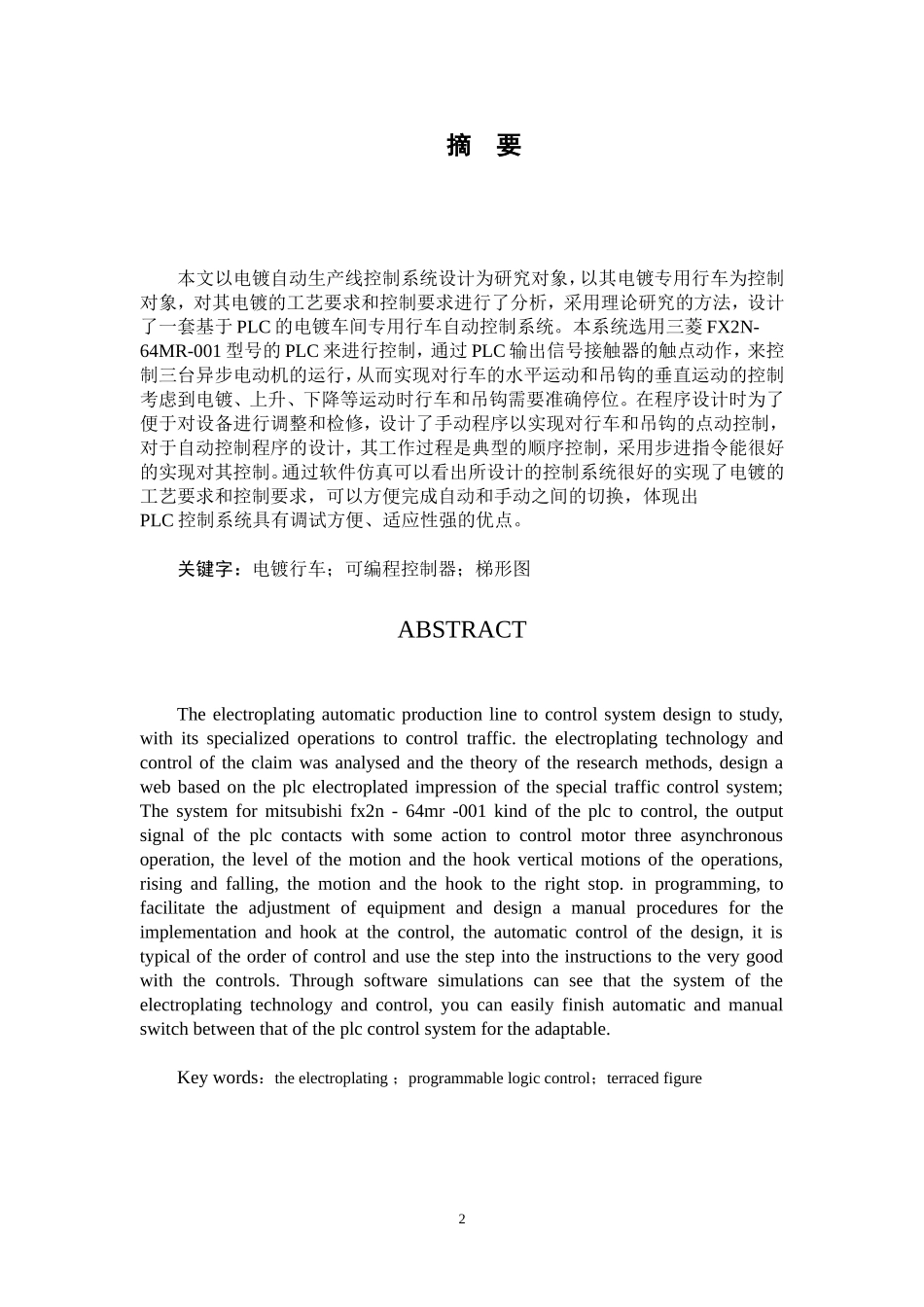

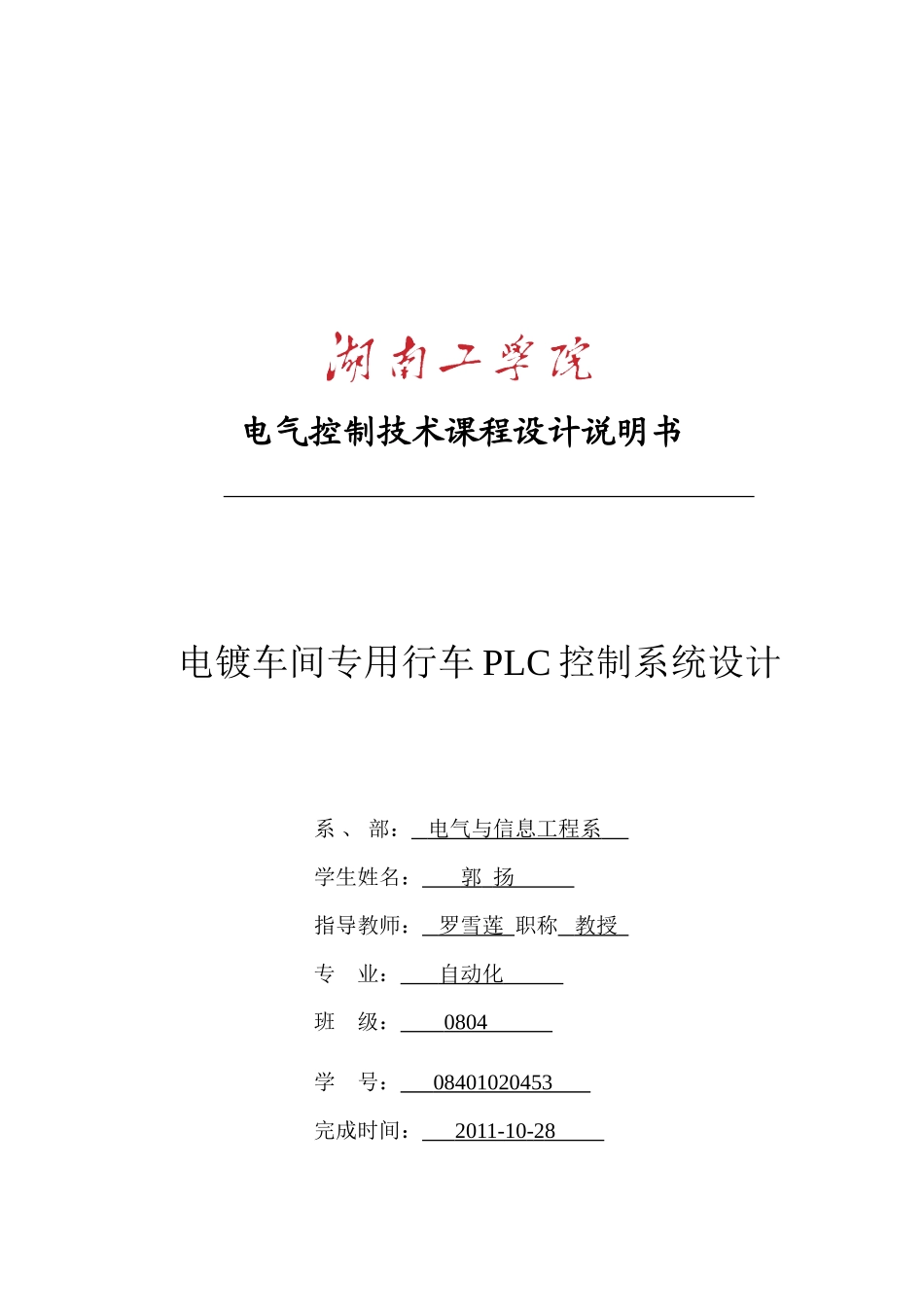

电气控制技术课程设计说明书电镀车间专用行车PLC控制系统设计系、部：电气与信息工程系学生姓名：郭扬指导教师：罗雪莲职称教授专业：自动化班级：0804学号：08401020453完成时间：2011-10-281摘要本文以电镀自动生产线控制系统设计为研究对象，以其电镀专用行车为控制对象，对其电镀的工艺要求和控制要求进行了分析，采用理论研究的方法，设计了一套基于PLC的电镀车间专用行车自动控制系统。本系统选用三菱FX2N-64MR-001型号的PLC来进行控制，通过PLC输出信号接触器的触点动作，来控制三台异步电动机的运行，从而实现对行车的水平运动和吊钩的垂直运动的控制考虑到电镀、上升、下降等运动时行车和吊钩需要准确停位。在程序设计时为了便于对设备进行调整和检修，设计了手动程序以实现对行车和吊钩的点动控制，对于自动控制程序的设计，其工作过程是典型的顺序控制，采用步进指令能很好的实现对其控制。通过软件仿真可以看出所设计的控制系统很好的实现了电镀的工艺要求和控制要求，可以方便完成自动和手动之间的切换，体现出PLC控制系统具有调试方便、适应性强的优点。关键字：电镀行车；可编程控制器；梯形图ABSTRACTTheelectroplatingautomaticproductionlinetocontrolsystemdesigntostudy,withitsspecializedoperationstocontroltraffic.theelectroplatingtechnologyandcontroloftheclaimwasanalysedandthetheoryoftheresearchmethods,designawebbasedontheplcelectroplatedimpressionofthespecialtrafficcontrolsystem;Thesystemformitsubishifx2n-64mr-001kindoftheplctocontrol,theoutputsignaloftheplccontactswithsomeactiontocontrolmotorthreeasynchronousoperation,thelevelofthemotionandthehookverticalmotionsoftheoperations,risingandfalling,themotionandthehooktotherightstop.inprogramming,tofacilitatetheadjustmentofequipmentanddesignamanualproceduresfortheimplementationandhookatthecontrol,theautomaticcontrolofthedesign,itistypicaloftheorderofcontrolandusethestepintotheinstructionstotheverygoodwiththecontrols.Throughsoftwaresimulationscanseethatthesystemoftheelectroplatingtechnologyandcontrol,youcaneasilyfinishautomaticandmanualswitchbetweenthatoftheplccontrolsystemfortheadaptable.Keywords：theelectroplating；programmablelogiccontrol；terracedfigure2目录1绪论……………………………………………………………………………31.1电镀生产线简介……………………………………………………………31.2电镀车间行车专用PLC控制系统设计内容………………………………31.2.1设备基本情况………………………………………………………31.2.2拖动系统……………………………………………………………41.3电镀车间行车专用PLC控制系统设计要求………………………………41.4可编程控制器简述………………………………………………………42控制系统总体方案及系统硬件设计……………………………………………52.1电镀车间专用行车PLC控制系统方案选择………………………………52.1.1拖动方案……………………………………………………………52.1.2槽位选择方案………………………………………………………52.1.3信号检测装置选择…………………………………………………52.1.4指示显示方案………………………………………………………52.2电镀车间专用行车PLC控制系统主电路…………………………………52.3保护方案选择………………………………………………………………62.4抗电源干扰措施……………………………………………………………62.5控制系统的接地设计………………………………………………………63控制系统软件设计………………………………………………………………83.1控制系统动作流程框图……………………………………………………83.2系统控制流程图……………………………………………………………83.3PLC选型……………………………………………………………………93.4I/O点分配………………………………………...
