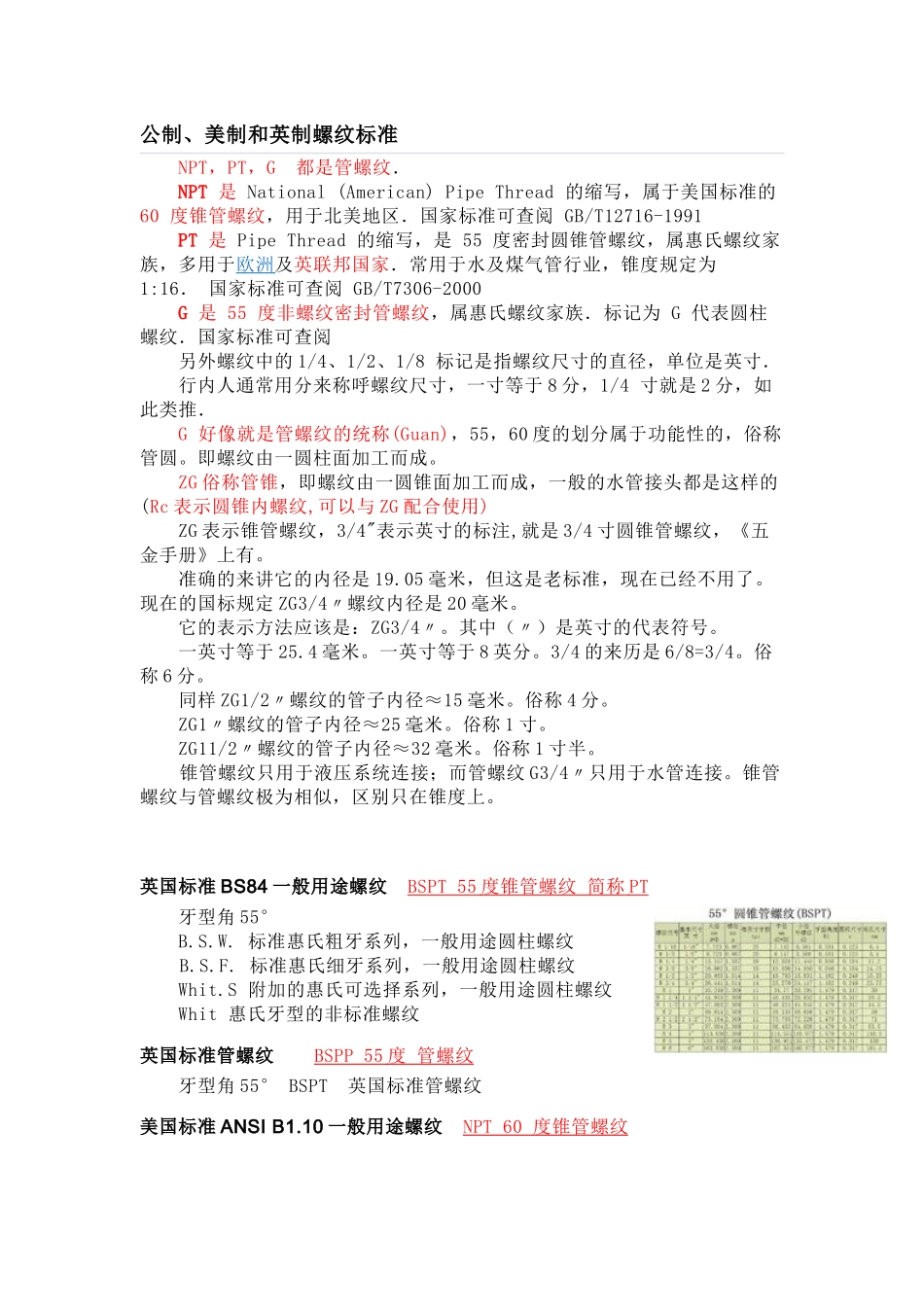

公制、美制和英制螺纹标准NPT，PT，G都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4寸就是2分，如此类推．G好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的(Rc表示圆锥内螺纹,可以与ZG配合使用)ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。现在的国标规定ZG3/4〃螺纹内径是20毫米。它的表示方法应该是：ZG3/4〃。其中（〃）是英寸的代表符号。一英寸等于25.4毫米。一英寸等于8英分。3/4的来历是6/8=3/4。俗称6分。同样ZG1/2〃螺纹的管子内径≈15毫米。俗称4分。ZG1〃螺纹的管子内径≈25毫米。俗称1寸。ZG11/2〃螺纹的管子内径≈32毫米。俗称1寸半。锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。锥管螺纹与管螺纹极为相似，区别只在锥度上。英国标准BS84一般用途螺纹BSPT55度锥管螺纹简称PT牙型角55°B.S.W.标准惠氏粗牙系列，一般用途圆柱螺纹B.S.F.标准惠氏细牙系列，一般用途圆柱螺纹Whit.S附加的惠氏可选择系列，一般用途圆柱螺纹Whit惠氏牙型的非标准螺纹英国标准管螺纹BSPP55度管螺纹牙型角55°BSPT英国标准管螺纹美国标准ANSIB1.10一般用途螺纹NPT60度锥管螺纹牙型角60°，牙底是平的或圆弧的内、外螺纹。圆弧牙底的只用于外螺纹，没有内螺纹R是密封管螺纹R螺纹有直螺纹和锥螺纹，Rp（内螺纹）和Rc（内螺纹），R1和R2（1.2均为外螺纹）,1和2分别表示直锥配合和锥锥配合，R1和R2没有什么区别，只是配合不同，牙型角为55°。R螺纹为密封螺纹。圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp,如Rp3/4圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;螺纹副：尺寸代号只注写一次。如Rc/R23/4,Rc只能和R2旋合；Rp/R13/4,Rp只能和R1旋合；G螺纹为直螺纹，牙型角为55度，非密封螺纹。可以和Rp螺纹配合使用，直直装配，但不密封我国新旧标准比较我国的管螺纹基本延用国际标准，采用英寸制。因为英国标准与美国标准斗法，所以国外标准分为了两种55度60度的。以前我国只是将管螺纹分两类：G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2，60度圆锥管螺纹即NPT管螺纹标为如NPT1/2------------------------------------------------------公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。M——粗牙普通螺纹MF——普通单牙细螺纹PG——德国DIN40430标准螺纹(GermanstandardthreadconformingtoDIN40430)NPT——美国标准一般用途锥管螺纹（旧代号Z;K）Taperpipethreadforgeneralpurpose(OldthreadcodeZ,K)UNC——美国标准统一制粗牙螺纹（代替NC）Unifiedcoarsepitchthread(InsteadofNC)UNF——美国标准统一制细牙螺纹（代替NF）Unifiedfinepitchthread(InsteadofNF)BSW——英国标准惠氏螺纹（粗牙）BritishStandardWhitworthThread(Coarse)SP是英制管螺纹。不过，有BSP.Tr.,BSP.PI.,BSP.F....
