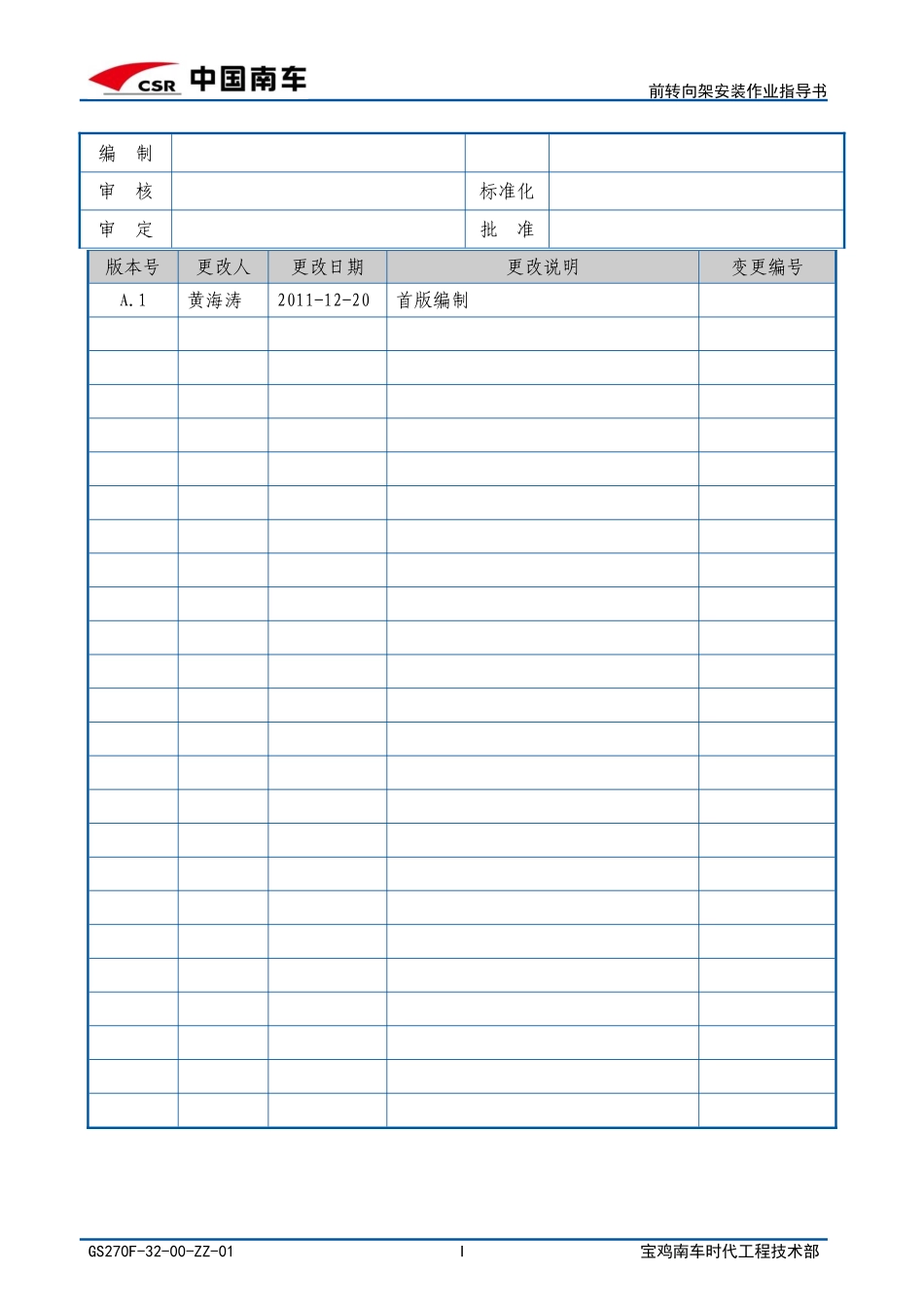

工艺文件名称前转向架安装作业指导书编号GS270F-32-00-ZZ-01版本A.1版权专有违者必究Q/TEG49.28-2011前转向架安装作业指导书版本号更改人更改日期更改说明变更编号A.1黄海涛2011-12-20首版编制GS270F-32-00-ZZ-01I宝鸡南车时代工程技术部编制审核标准化审定批准前转向架安装作业指导书1适用范围本作业指导书适用于GS270F-32-00前转向架安装。2作业准备2.1图纸文件准备表1序号文件代号文件名称备注1）GS270F-32-00前转向架图纸2）Q/TEG9800.017-GC-2011螺栓紧固工艺规范通用工艺规范3）扭力扳手紧固规范通用工艺规范4）螺纹紧固胶涂抹工艺规范通用工艺规范5）镀锌铁线紧固工艺规范通用工艺规范6）BSGW-005一系弹簧作业规范通用工艺规范7）黄油加注工艺规范通用工艺规范2.2工具工装设备准备表2序号工具工装及设备名称型号规格、图号用途备注1）扭力扳手42~210N.m紧固2）扭力扳手70~350N.m紧固3）黄油枪GB/T1164/400g/A加注黄油WG43900000614）手钳锁紧铁丝5）铜棒安装球承及衬套6）9寸梅花扳手紧固油杯7）卡簧钳安装卡簧8）毛刷涂抹黄油9）卷尺测量侧挡距离10）白色记号笔画防松标识11）自制扳手GCZ-26-00紧固拉臂螺母GS270F-32-00-ZZ-01共14页第1页宝鸡南车时代工程技术部前转向架安装作业指导书2.3辅料准备表3序号名称型号规格编码备注1）棉纱2）钙基脂3）乐泰螺纹紧固胶2434）木块3作业流程3.1总体要求3.1.1装配时配齐安全装备，吊装时平稳可靠。3.1.2旁承表面光滑、无刻痕、气泡、缺胶等现象。3.1.3安装前检验同一轮对上弹簧工作高度差不得大于2mm，同一转向架上的弹簧工作高度差不得大于4mm。3.1.4落车后，保证同一轮对上弹簧高差不得大于2mm，同一转向架上的弹簧高差不得大于4mm。允许加垫板调整，垫板厚度计入弹簧高度。3.2作业内容作业内容及注意事项图片一、拐臂组件预制1.将拐臂（ZXJ5-03-03,共2件）各安装孔用毛刷均匀涂抹钙基脂。2.用卡簧钳将下端挡圈75（GB/T893.1，共2件）装入拐臂挡圈槽内,将关节轴承GE50ES（GB/T9163,共2件）用铜棒缓慢敲入拐臂对应孔内，敲装过程中应缓慢，敲至下端挡圈为止，用卡簧钳将上端挡圈75（GB/T893.1，共2件）安装。3.用铜棒将拐臂销套及连接杆销套敲入拐臂对应安装孔内，敲装过程中应缓慢、平稳、均匀。GS270F-32-00-ZZ-01共14页第2页宝鸡南车时代工程技术部涂钙基脂关节轴承挡圈75毛刷钙基脂前转向架安装作业指导书作业内容及注意事项图片二、牵引杆组件预制1.将牵引杆（ZXJ5-03-01,共2件）各安装孔用毛刷均匀涂抹钙基脂。2.用卡簧钳将下端挡圈75（GB/T893.1，共2件）装入牵引杆挡圈槽内,将关节轴承GE50ES（GB/T9163,共2件）用铜棒缓慢敲入牵引杆对应孔内，敲装过程中应缓慢，敲至下端挡圈为止，用卡簧钳将上端挡圈75（GB/T893.1，共2件）安装。GS270F-32-00-ZZ-01共14页第3页宝鸡南车时代工程技术部卡簧钳铜棒连接杆销套拐臂销套拐臂关节轴承挡圈75加注钙基脂位置前转向架安装作业指导书作业内容及注意事项图片三、翻转构架1.用天车将构架（GS270F-32-01）翻转，钢丝绳吊装工位如图所示，翻转过程中应缓慢、平稳。2.翻转后的构架移动调整至组装工位。GS270F-32-00-ZZ-01共14页第4页宝鸡南车时代工程技术部钢丝绳吊装位置关节轴承挡圈前转向架安装作业指导书作业内容及注意事项图片四、弹簧的选配1.将压装后的弹簧合件按图示排列（排列位置为前后转向架弹簧合件的安装位置），将自由高偏高的弹簧放在前转向架上，选配时保证同一轴箱上的弹簧合件高差不得大于3mm，同一轮对上的弹簧合件高差不得大于3mm。五、磨耗板的安装1用棉纱清洁止挡磨耗板安装接触面。2.对正磨耗板（ZXJ5-06-06,共4件）与止挡螺栓孔，装螺栓M8*25（GB/T891,共16件）、垫圈（GB/T93,共16件）、螺母（GB/T6170,共16件）紧固。GS270F-32-00-ZZ-01共14页第5页宝鸡南车时代工程技术部9寸梅花扳手油杯磨耗板翻转后的构架前转向架安装作业指导书作业内容及注意事项图片3.装油杯M10*1（GB/T7940.1,共4件）于磨耗板上。六、拐臂的安装1.将构架上的牵引座孔内涂适量钙基脂，再将拐臂组件放置在图示构架安装位上。2.用拐臂销（ZXJ5-03-04,共2件）将拐臂固定GS270F-32-00-ZZ-01...
