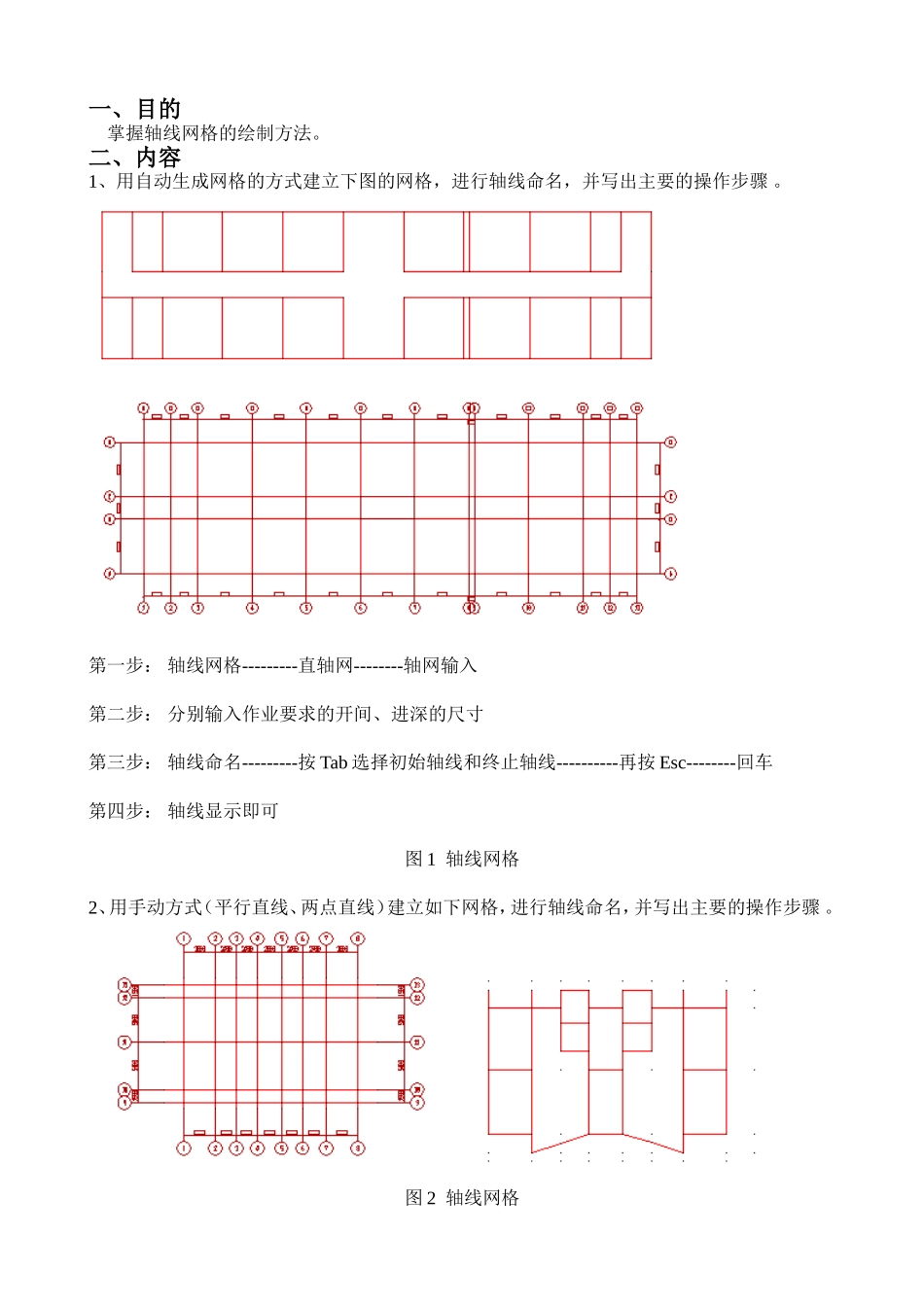

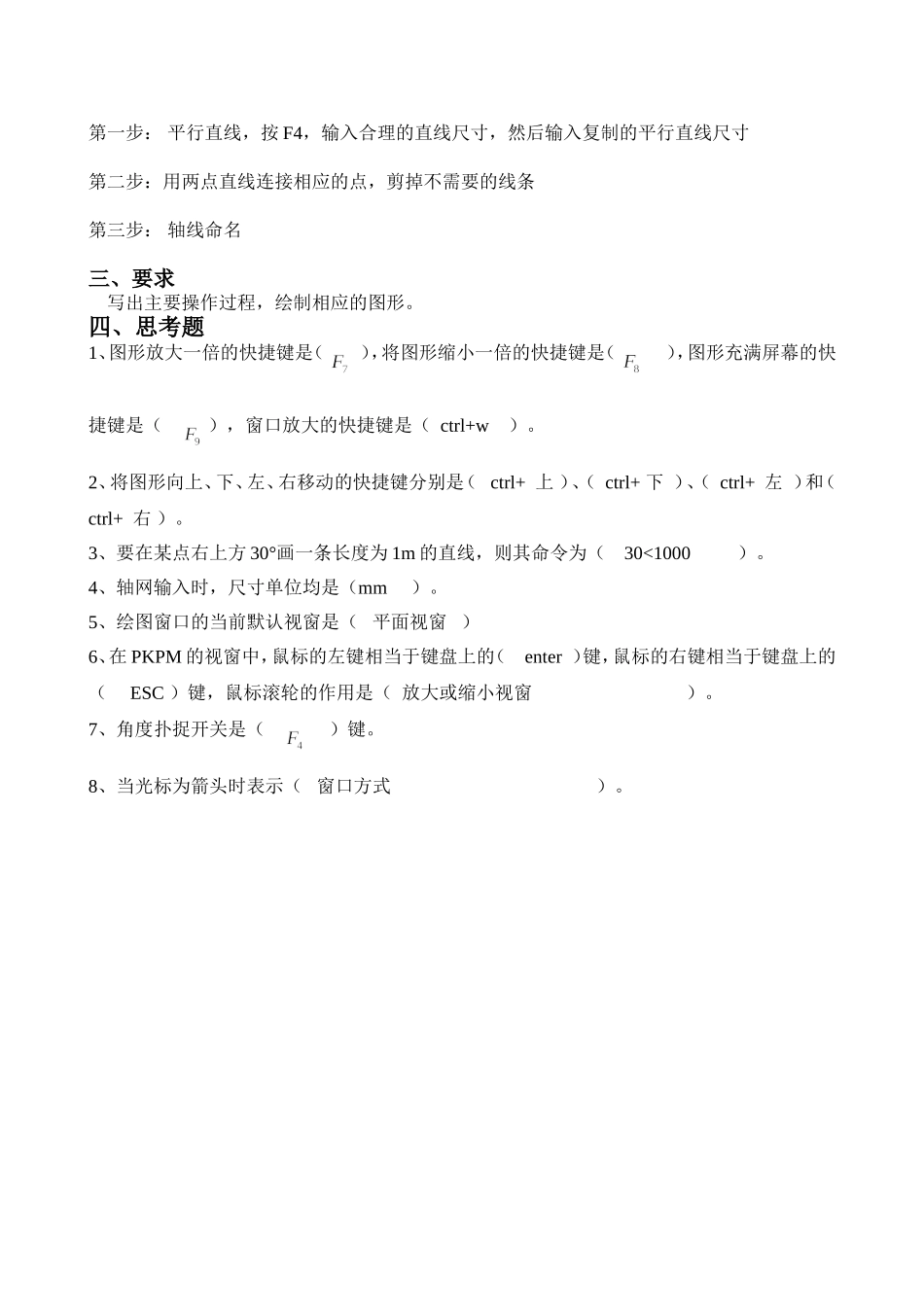

《工程软件应用》作业一轴线网格的绘制一、目的掌握轴线网格的绘制方法。二、内容1、用自动生成网格的方式建立下图的网格，进行轴线命名，并写出主要的操作步骤。第一步：轴线网格---------直轴网--------轴网输入第二步：分别输入作业要求的开间、进深的尺寸第三步：轴线命名---------按Tab选择初始轴线和终止轴线----------再按Esc--------回车第四步：轴线显示即可图1轴线网格2、用手动方式（平行直线、两点直线）建立如下网格，进行轴线命名，并写出主要的操作步骤。图2轴线网格第一步：平行直线，按F4，输入合理的直线尺寸，然后输入复制的平行直线尺寸第二步：用两点直线连接相应的点，剪掉不需要的线条第三步：轴线命名三、要求写出主要操作过程，绘制相应的图形。四、思考题1、图形放大一倍的快捷键是（），将图形缩小一倍的快捷键是（），图形充满屏幕的快捷键是（），窗口放大的快捷键是（ctrl+w）。2、将图形向上、下、左、右移动的快捷键分别是（ctrl+上）、（ctrl+下）、（ctrl+左）和（ctrl+右）。3、要在某点右上方30°画一条长度为1m的直线，则其命令为（30<1000）。4、轴网输入时，尺寸单位均是（mm）。5、绘图窗口的当前默认视窗是（平面视窗）6、在PKPM的视窗中，鼠标的左键相当于键盘上的（enter）键，鼠标的右键相当于键盘上的（ESC）键，鼠标滚轮的作用是（放大或缩小视窗）。7、角度扑捉开关是（）键。8、当光标为箭头时表示（窗口方式）。二构件的定义及布置一、目的掌握墙体、门窗、阳台、柱、台阶、散水及雨篷的定义及布置方法。二、内容在操作一图1的轴线网格上布置如下构件：（1）墙：外墙400mm，偏轴100mm，内墙200mm，不偏轴。（2）门：M-1（宽×高=2000×2700），M-2（宽×高=1000×2700）,M-3（宽×高=1500×2700）。（3）窗：C-1（宽×高=1800×1800）,窗台高度1000mm，定位距离±900mm。（4）柱：宽×高=600×600，无偏心。（5）台阶：室内外高差600mm，踏步宽300mm，踏步高150mm，平台宽2000mm，在主要入口处及两侧走廊尽端放置岛式台阶。（6）散水：按照一步台阶定义，宽度1000mm，沿外墙四周布置。（7）阳台：挑出宽度1500mm，阳台底板厚100mm。（8）门联窗：放置于有阳台的外墙上，门宽800mm，门高2400mm，窗宽1500mm，窗高1400mm。（9）挑檐：主要入口处设置，挑出宽度1000mm，两侧安全出口处设置平板式挑檐，出挑长度1000mm。三、要求写出主要的操作过程，绘制出平面图、侧立面图及透视图。四、思考题1、墙体按照（）定位的，其偏轴距离是指（）到定位轴线间的距离。布置墙体时有四种方式，分别是（）、（）、（）和（）。墙底标高是指墙底相对于（）的距离。外墙的底标高或偏轴可用（）命令一次完成。当墙的高度为0时说明该墙高度与（）相同。2、门窗是按照（）定位的，当一个网格上布置上下上下层门窗时，可按（）键进行叠加当布置门窗时，定位距离输入正数表示门窗左端距（）节点的距离，输入负数表示门窗右端距（）节点的距离，输入0表示（）布置，输入1表示紧靠（）节点布置，输入-1表示紧靠（）节点布置。对于“门窗删除”命令只对（）标准层有效，而“门窗取消”命令是将该类构件的定义删除，对（）标准层有效。3、柱子是按照（）定位的，每个（）上只能布置一根柱子。柱子在布置时的“沿轴偏心”指的是柱子形心相对于定位节点沿（）轴方向上的偏心，而“偏轴偏心”指的是柱子形心相对于定位节点沿（）轴方向上的偏心。当某柱子沿轴偏心和偏轴偏心分别为500和600时，表示该柱子位于以其定位节点为坐标原点的第（）象限内。4、梁是按照（）进行定位的，梁顶标高是指梁的顶面相对于（）处的距离，其中“梁顶标高1”是指梁的顶面左端相对于（）处的距离，“梁顶标高2”是指梁的顶面右端相对于（）处的距离。5、挑檐是按照（）进行定位的，其标高是指挑檐板上皮相对于（）处的距离。6、散水可按照台阶进行定义，当采用厚度150mm，宽度1000mm的散水时（非斜坡散水）则其定义参数分别为：长度B=（），台阶部分宽度L=（），总高度H=（），踏步数N=（），上平板宽度U=（），栏杆高度R=（）。若室内外高差为900mm，则沿外墙四周布置散水时，...
