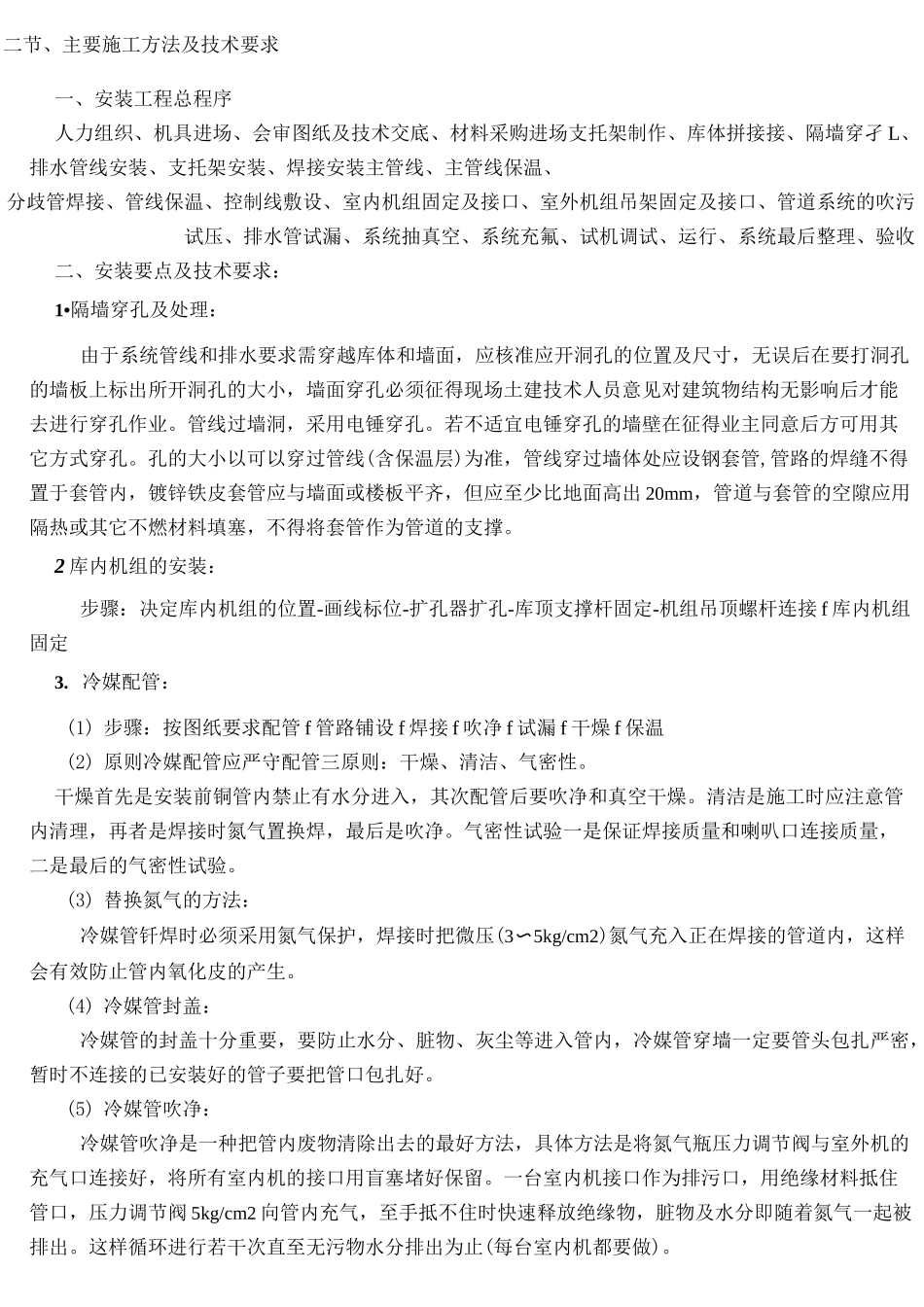

二节、主要施工方法及技术要求一、安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、库体拼接接、隔墙穿孑L、排水管线安装、支托架安装、焊接安装主管线、主管线保温、分歧管焊接、管线保温、控制线敷设、室内机组固定及接口、室外机组吊架固定及接口、管道系统的吹污试压、排水管试漏、系统抽真空、系统充氟、试机调试、运行、系统最后整理、验收二、安装要点及技术要求：1•隔墙穿孔及处理：由于系统管线和排水要求需穿越库体和墙面，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，墙面穿孔必须征得现场土建技术人员意见对建筑物结构无影响后才能去进行穿孔作业。管线过墙洞，采用电锤穿孔。若不适宜电锤穿孔的墙壁在征得业主同意后方可用其它方式穿孔。孔的大小以可以穿过管线(含保温层)为准，管线穿过墙体处应设钢套管,管路的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应至少比地面高出20mm，管道与套管的空隙应用隔热或其它不燃材料填塞，不得将套管作为管道的支撑。2库内机组的安装：步骤：决定库内机组的位置-画线标位-扩孔器扩孔-库顶支撑杆固定-机组吊顶螺杆连接f库内机组固定3.冷媒配管：(1)步骤：按图纸要求配管f管路铺设f焊接f吹净f试漏f干燥f保温(2)原则冷媒配管应严守配管三原则：干燥、清洁、气密性。干燥首先是安装前铜管内禁止有水分进入，其次配管后要吹净和真空干燥。清洁是施工时应注意管内清理，再者是焊接时氮气置换焊，最后是吹净。气密性试验一是保证焊接质量和喇叭口连接质量，二是最后的气密性试验。(3)替换氮气的方法：冷媒管钎焊时必须采用氮气保护，焊接时把微压(3〜5kg/cm2)氮气充入正在焊接的管道内，这样会有效防止管内氧化皮的产生。(4)冷媒管封盖：冷媒管的封盖十分重要，要防止水分、脏物、灰尘等进入管内，冷媒管穿墙一定要管头包扎严密，暂时不连接的已安装好的管子要把管口包扎好。(5)冷媒管吹净：冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气瓶压力调节阀与室外机的充气口连接好，将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/cm2向管内充气，至手抵不住时快速释放绝缘物，脏物及水分即随着氮气一起被排出。这样循环进行若干次直至无污物水分排出为止(每台室内机都要做)。另外，对液管和气管要分别进行。(6)冷媒管钎焊：a.冷媒管钎焊前的准备：钎焊条的质量标准，焊接设备的准备，铜管切口表面要平整，不得有毛刺、回凸等缺陷，切口平面允许倾斜，偏差为管子直径的1%.b.冷媒管钎焊应采用磷铜焊条或银焊条，焊接温度为700-845°C，钎焊工作易在向下或水平侧向进行，尽可能避免仰焊，接头的分支口一定要保持水平。c.水平管(铜管)支撑物间隔标准如下：标称①20以下①25-40①50间隔(m)1.01.52.0注意：铜管不能用金属支托架夹紧，应在自然状态下，通过保温层托住铜管，以防冷桥产生。d.施焊人员应有必要的资格证明，才能上岗。e.在焊接气体管操作阀时，必须进行冷却处理(用湿布包裹阀体)，否则会导致泄漏(7)直径小于①19.05mm的铜管一律采用现场煨制、热弯或冷弯专用弯制工具，椭圆率不应大于8%,并列安装配管其弯曲半径应相同，间距，坡向，倾斜度应一致。大于①19.05mm的铜管应采用冲压弯头。(8)扩口连接：冷媒铜管与室内机连接采用喇叭口连接，因此要注意喇叭口的扩充质量。其中喇叭口的扩口深度不应小于管径，扩口方向应迎冷媒流向，切管采用切割刀，扩口和锁紧螺母时在扩口的内表面上涂少许冷冻油，扩口尺寸和螺母扭力如下表：标称直径管外径铜管扩口尺寸扭距(kgf-cm)1/4①6.359.1-9.5140-1803/8①9.5212.2-12.8340-4201/2①12.715.6-16.2340-4205/8①15.8818.8-19.4680-8203/4①19.0523.1-23.71000-12004、所有冷媒管保温管一定要用包扎带包扎，过楼板时要用钢套管。5、排水管的安装：排水管采用PVC或PPR工程塑料管：(1)步骤：连接水管-铺设加热丝-检查水泄漏-绝热(2)管道安装前必须将管内的污物及锈蚀清除干净，安装停顿期间对管道开口应采取封闭保护措施。(3)排水管在库内有效距离越...
