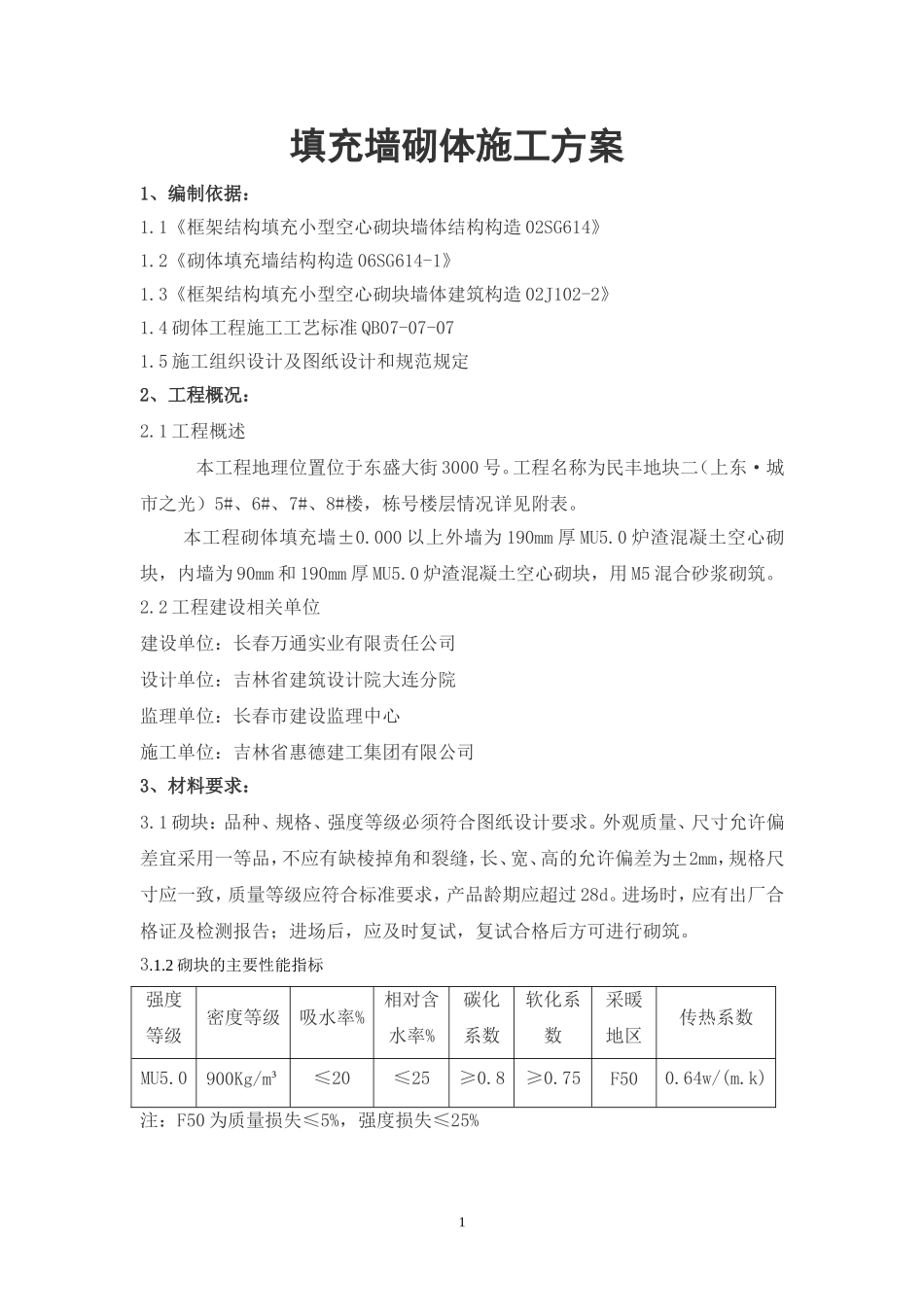

填充墙砌体施工方案1、编制依据：1.1《框架结构填充小型空心砌块墙体结构构造02SG614》1.2《砌体填充墙结构构造06SG614-1》1.3《框架结构填充小型空心砌块墙体建筑构造02J102-2》1.4砌体工程施工工艺标准QB07-07-071.5施工组织设计及图纸设计和规范规定2、工程概况：2.1工程概述本工程地理位置位于东盛大街3000号。工程名称为民丰地块二（上东·城市之光）5#、6#、7#、8#楼，栋号楼层情况详见附表。本工程砌体填充墙±0.000以上外墙为190mm厚MU5.0炉渣混凝土空心砌块，内墙为90mm和190mm厚MU5.0炉渣混凝土空心砌块，用M5混合砂浆砌筑。2.2工程建设相关单位建设单位：长春万通实业有限责任公司设计单位：吉林省建筑设计院大连分院监理单位：长春市建设监理中心施工单位：吉林省惠德建工集团有限公司3、材料要求：3.1砌块：品种、规格、强度等级必须符合图纸设计要求。外观质量、尺寸允许偏差宜采用一等品，不应有缺棱掉角和裂缝，长、宽、高的允许偏差为±2mm，规格尺寸应一致，质量等级应符合标准要求，产品龄期应超过28d。进场时，应有出厂合格证及检测报告；进场后，应及时复试，复试合格后方可进行砌筑。3.1.2砌块的主要性能指标强度等级密度等级吸水率%相对含水率%碳化系数软化系数采暖地区传热系数MU5.0900Kg/m³≤20≤25≥0.8≥0.75F500.64w/(m.k)注：F50为质量损失≤5%，强度损失≤25%13.2水泥：本工程采用复合硅酸盐水泥P.C32.5，水泥品种应有出厂质量证明。水泥进场使用前，应分批对强度、安定性进行复验。出厂时间不得超过三个月，不同品种的水泥，不得混合使用。3.3砂：施工用砂采用中砂，砂中含泥量不超过5%，并过8mm的密目网筛。3.4门、窗洞口预制钢筋混凝土过梁，按设计要求专人预制，按规格、尺寸堆放。4、主要机具及人员安排：4.1机械设备：砂浆搅拌机，塔式起重机等。4.2工具：手推车、吊斗、砖笼、筛子、铁锹、灰槽、靠尺、线坠、水平尺、小白线、瓦刀、砂浆试模、钢尺等。4.3砌体工程施工前配备专业的施工班长负责砌体工程的施工任务的划分、人员安排、现场安全文明管理。4.4施工过程中坚持自检、交接检、报验等程序控制，严格控制施工质量，在砌筑完毕后及时向监理报验，经验收合格后方可进行下道工序的施工。5、作业条件：5.1基础、主体结构等相关部分施工完毕，已经监理部验收认可。5.2砌筑前，应对楼板基层进行清理，将楼板上的水泥浮浆及施工垃圾清理干净，并浇水使基层湿润。5.3弹出楼层主轴线及墙身边线，经复核，符合图纸设计要求。5.4根据标高控制线及窗台、窗顶标高，预排出砖、砌块的皮数，皮数线可划在框架柱上，并标明拉结筋、过梁的尺寸、标高。5.5砌筑砂浆配合比经吉林省成建工程检测有限公司试配确定，有书面配合比试配单。在施工现场根据砌体量准备好砂浆取样试模。5.6自升式门架升降机已安装完成，并经安检部门效验合格，允许使用。5.7框架外墙施工时，墙体距外架间的间隙应水平防护，防止高空坠物。内墙施工已准备好工具式脚手架。5.8墙体拉结筋已做过拉拔试验并验收合格。6、施工准备：6.1炉渣混凝土小型空心砌块施工前，应认真熟悉图纸，核实门窗洞口位置及洞2口尺寸，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。6.2砌块使用前应提前2d浇水湿润。6.3在砌筑前，将墙位置处清扫干净，并浇水湿润。6.4墙体拉结筋植筋位置及钢筋外露长度要准确，植筋前要排活放线，确保植筋位置正确。（拉结筋每400mm高留一道，每道设2φ6钢筋，植筋长度≥墙长1/5且≥800mm，一端设90°弯钩，拉结筋植入框架柱内≥15d。拉结筋距墙外侧面距离为50mm）同时在框架柱、墙上采用的后植式埋设拉结筋，应通过拉拔强度试验合格。框架柱、墙间填充墙拉结筋应满足砖模数要求，不得折弯压入砖缝。砖垛处拉结筋长度不允许超过砖垛长度。墙体拉结筋深入构造柱的长度要满足要求并做弯钩，见附图。6.5填充墙长度大于5m时，墙顶与梁、板应有拉结，φ8@1500mm，钢筋植入梁、板内，露出300mm长，并做190mm×300mm砼墩。填充墙长超过层高两倍时，在墙中部设置钢筋混凝土构造柱，柱纵筋锚入上下梁或板中。施工时，若构造柱不与主体同时浇筑时应注意预留插筋。构造柱的配筋及...
