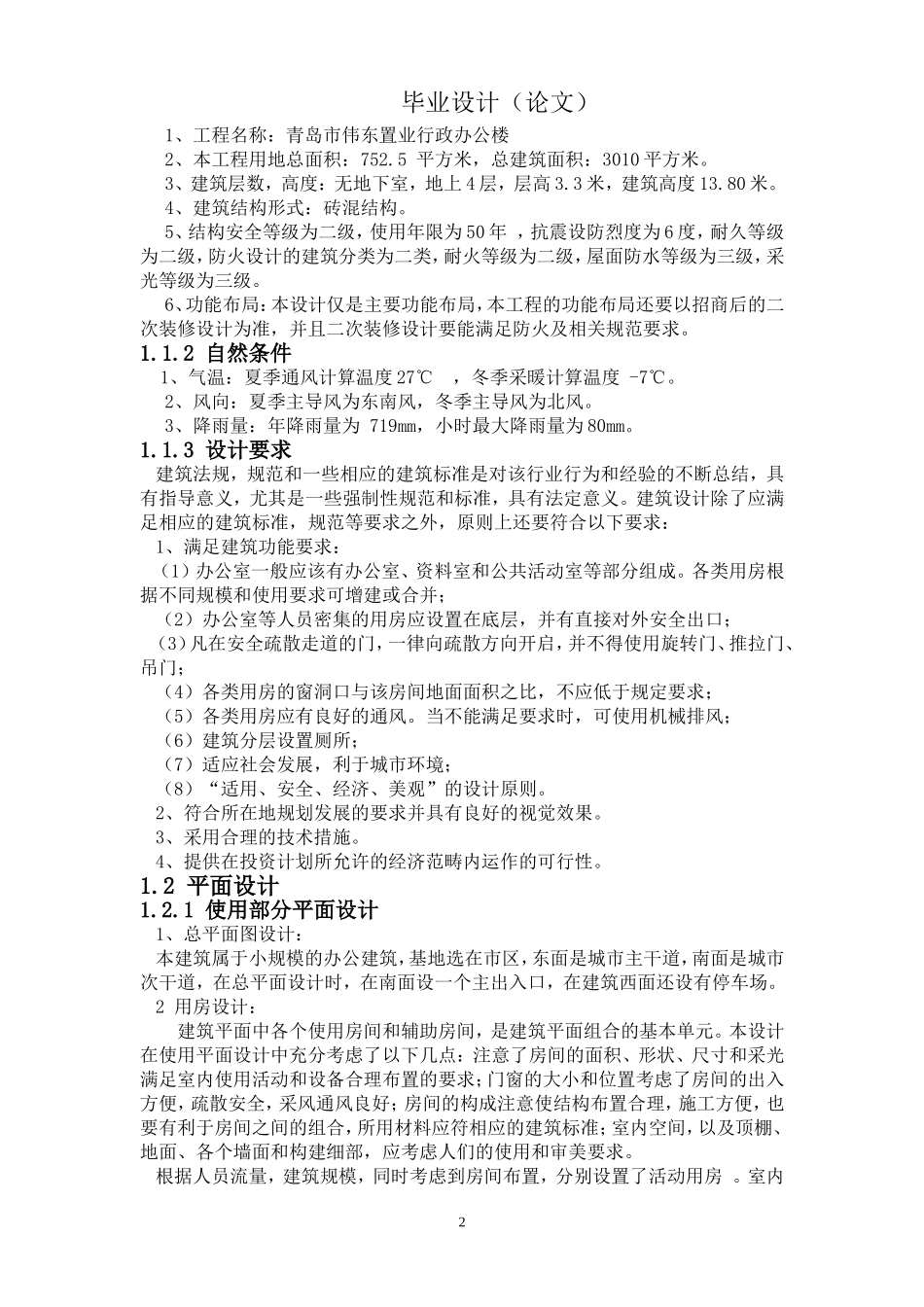

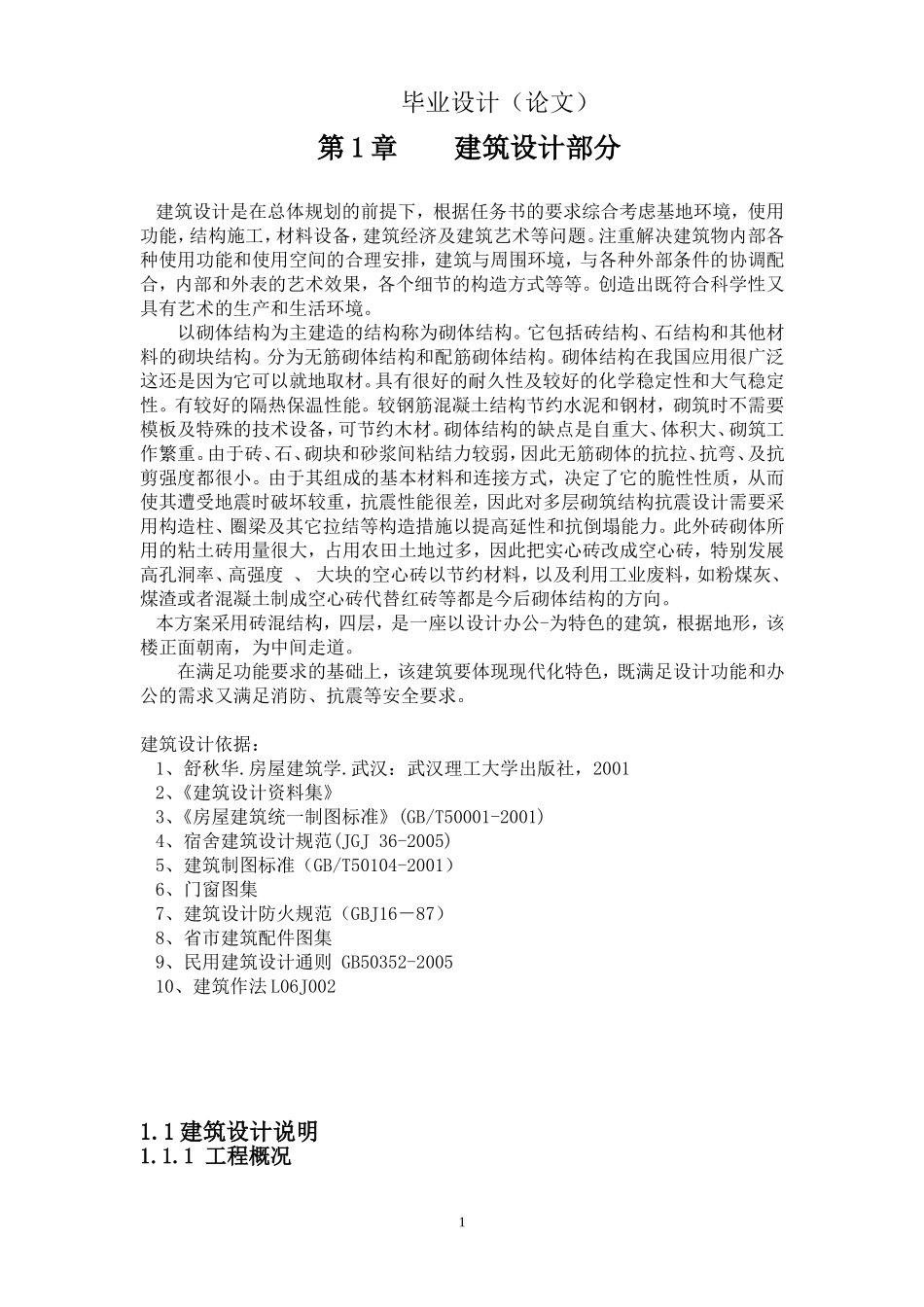

毕业设计（论文）第1章建筑设计部分建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。注重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果，各个细节的构造方式等等。创造出既符合科学性又具有艺术的生产和生活环境。以砌体结构为主建造的结构称为砌体结构。它包括砖结构、石结构和其他材料的砌块结构。分为无筋砌体结构和配筋砌体结构。砌体结构在我国应用很广泛这还是因为它可以就地取材。具有很好的耐久性及较好的化学稳定性和大气稳定性。有较好的隔热保温性能。较钢筋混凝土结构节约水泥和钢材，砌筑时不需要模板及特殊的技术设备，可节约木材。砌体结构的缺点是自重大、体积大、砌筑工作繁重。由于砖、石、砌块和砂浆间粘结力较弱，因此无筋砌体的抗拉、抗弯、及抗剪强度都很小。由于其组成的基本材料和连接方式，决定了它的脆性性质，从而使其遭受地震时破坏较重，抗震性能很差，因此对多层砌筑结构抗震设计需要采用构造柱、圈梁及其它拉结等构造措施以提高延性和抗倒塌能力。此外砖砌体所用的粘土砖用量很大，占用农田土地过多，因此把实心砖改成空心砖，特别发展高孔洞率、高强度、大块的空心砖以节约材料，以及利用工业废料，如粉煤灰、煤渣或者混凝土制成空心砖代替红砖等都是今后砌体结构的方向。本方案采用砖混结构，四层，是一座以设计办公-为特色的建筑，根据地形，该楼正面朝南，为中间走道。在满足功能要求的基础上，该建筑要体现现代化特色，既满足设计功能和办公的需求又满足消防、抗震等安全要求。建筑设计依据：1、舒秋华.房屋建筑学.武汉：武汉理工大学出版社，20012、《建筑设计资料集》3、《房屋建筑统一制图标准》(GB/T50001-2001)4、宿舍建筑设计规范(JGJ36-2005)5、建筑制图标准（GB/T50104-2001）6、门窗图集7、建筑设计防火规范（GBJ16－87）8、省市建筑配件图集9、民用建筑设计通则GB50352-200510、建筑作法L06J0021.1建筑设计说明1.1.1工程概况1毕业设计（论文）1、工程名称：青岛市伟东置业行政办公楼2、本工程用地总面积：752.5平方米，总建筑面积：3010平方米。3、建筑层数，高度：无地下室，地上4层，层高3.3米，建筑高度13.80米。4、建筑结构形式：砖混结构。5、结构安全等级为二级，使用年限为50年，抗震设防烈度为6度，耐久等级为二级，防火设计的建筑分类为二类，耐火等级为二级，屋面防水等级为三级，采光等级为三级。6、功能布局：本设计仅是主要功能布局，本工程的功能布局还要以招商后的二次装修设计为准，并且二次装修设计要能满足防火及相关规范要求。1.1.2自然条件1、气温：夏季通风计算温度27℃，冬季采暖计算温度-7℃。2、风向：夏季主导风为东南风，冬季主导风为北风。3、降雨量：年降雨量为719mm，小时最大降雨量为80mm。1.1.3设计要求建筑法规，规范和一些相应的建筑标准是对该行业行为和经验的不断总结，具有指导意义，尤其是一些强制性规范和标准，具有法定意义。建筑设计除了应满足相应的建筑标准，规范等要求之外，原则上还要符合以下要求：1、满足建筑功能要求：（1）办公室一般应该有办公室、资料室和公共活动室等部分组成。各类用房根据不同规模和使用要求可增建或合并；（2）办公室等人员密集的用房应设置在底层，并有直接对外安全出口；（3）凡在安全疏散走道的门，一律向疏散方向开启，并不得使用旋转门、推拉门、吊门；（4）各类用房的窗洞口与该房间地面面积之比，不应低于规定要求；（5）各类用房应有良好的通风。当不能满足要求时，可使用机械排风；（6）建筑分层设置厕所；（7）适应社会发展，利于城市环境；（8）“适用、安全、经济、美观”的设计原则。2、符合所在地规划发展的要求并具有良好的视觉效果。3、采用合理的技术措施。4、提供在投资计划所允许的经济范畴内运作的可行性。1.2平面设计1.2.1使用部分平面设计1、总平面图设计：本建筑属于小规模的办公建筑，基地选在市区，东面是城市主干道，南面是城市次干道，在总平面设计时，在南面设一个主出入口，...
