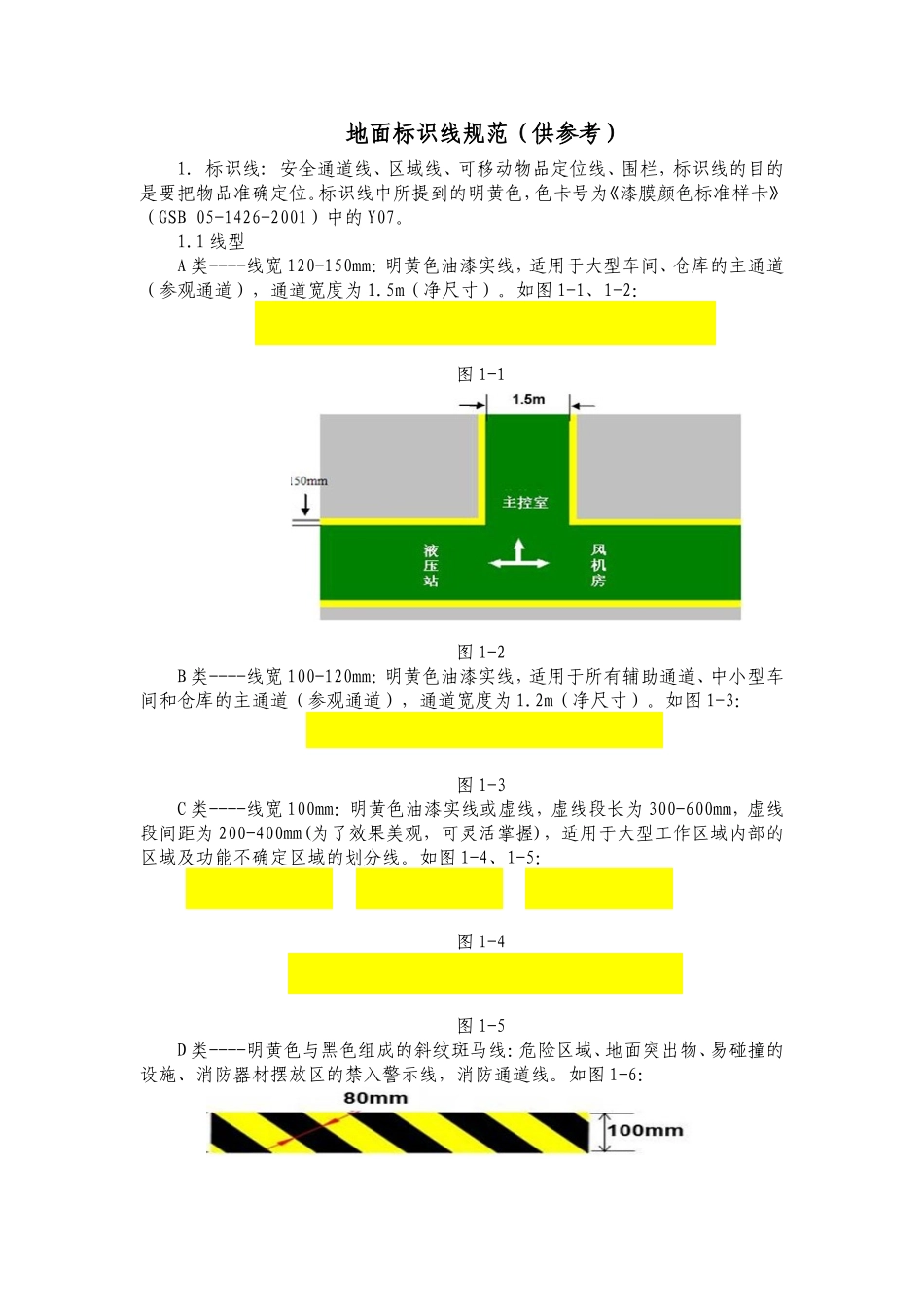

地面标识线规范（供参考）1.标识线:安全通道线、区域线、可移动物品定位线、围栏，标识线的目的是要把物品准确定位。标识线中所提到的明黄色，色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的Y07。1.1线型A类----线宽120-150mm：明黄色油漆实线，适用于大型车间、仓库的主通道（参观通道），通道宽度为1.5m（净尺寸）。如图1-1、1-2：图1-1图1-2B类----线宽100-120mm：明黄色油漆实线，适用于所有辅助通道、中小型车间和仓库的主通道（参观通道），通道宽度为1.2m（净尺寸）。如图1-3：图1-3C类----线宽100mm：明黄色油漆实线或虚线，虚线段长为300-600mm，虚线段间距为200-400mm(为了效果美观，可灵活掌握)，适用于大型工作区域内部的区域及功能不确定区域的划分线。如图1-4、1-5：图1-4图1-5D类----明黄色与黑色组成的斜纹斑马线：危险区域、地面突出物、易碰撞的设施、消防器材摆放区的禁入警示线，消防通道线。如图1-6：图1-6E类----绿色实线：合格品摆放区的划分线。色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的G03如图1-7：图1-7F类----红色实线：禁止进入区域用红线，色卡号为《漆膜颜色标准样卡》（GSB05-1426-2001）中的R03。如图1-8：图1-8G类----白色实线：待处理区、暂存放区用白色。色卡为国标GB/T15608-2006中确定的N9-N9.5之间。如图1-9：图1-9H类----厂区内道路交通标线参照GB5768.3—2009《道路交通标志和标线》执行。说明：通道实际宽度和材料（油漆、钢带、胶带）可视工作场所需要而定。2.定位线A类-----设备的定位：所有可移动的设备与工作台的定位均用明黄色四角定位线，在合适的位置注明物品的名称。如图2-1：图2-1B类-----消防器材与危险物品的定位：使用黄黑斑马定位线。如图2-2：图2-2C类----禁止占用位置：用于电气柜或消防设备设施下方，应用红色外框，内刷红白相间斜条纹（斜角45°），红白间隔为80mm。如图2-3：图2-3D类----物料码放架与形状规则的常用物品的定位：使用明黄色四角定位线如图2-4：图2-4E类----移动式设备的定位室内移动设备（如电焊机）：使用明黄色四周定位线，并标明启动方向。如图2-5、2-6：图2-5图2-6车位线：停车车位由宽150mm的白色专用标线漆，标准车位为5mx2.5m,根据实际情况在不影响停车的前提下适当调节车位的尺寸。每个车位均喷有车位号F类----货架的定位：线型如图2-7、2-8、2-9：遵循四号定位（区号、架号、层号、位号）、五五摆放原则。图2-7图2-8图2-9
