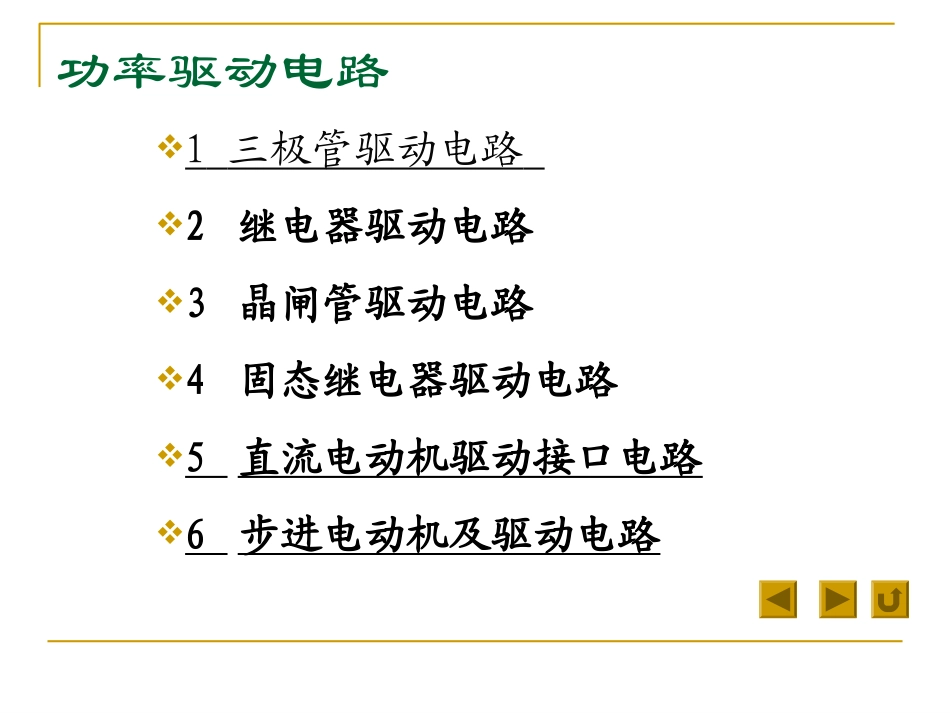

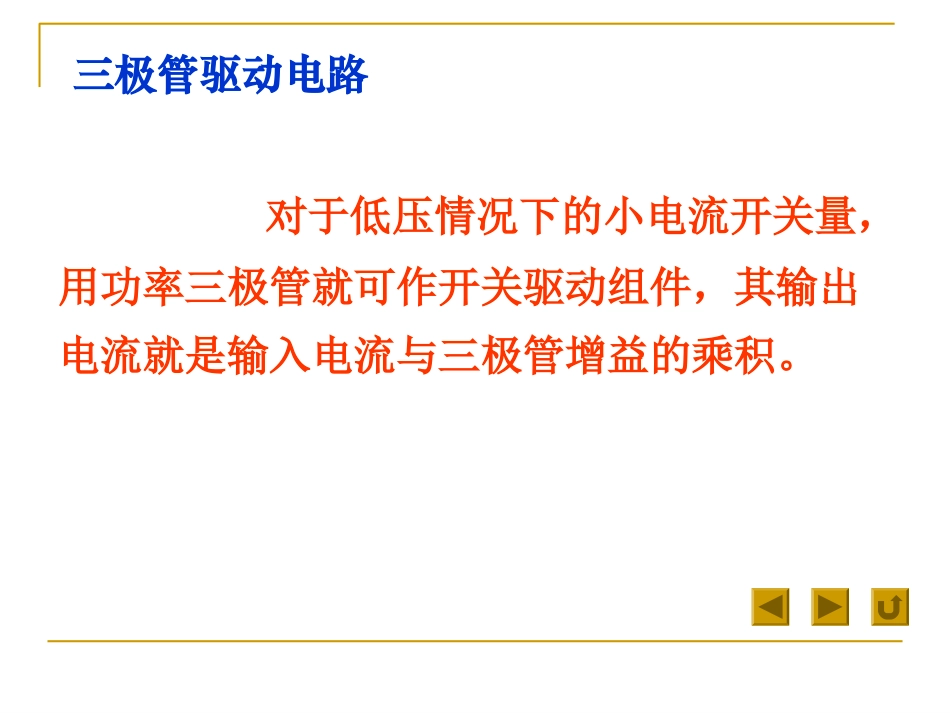

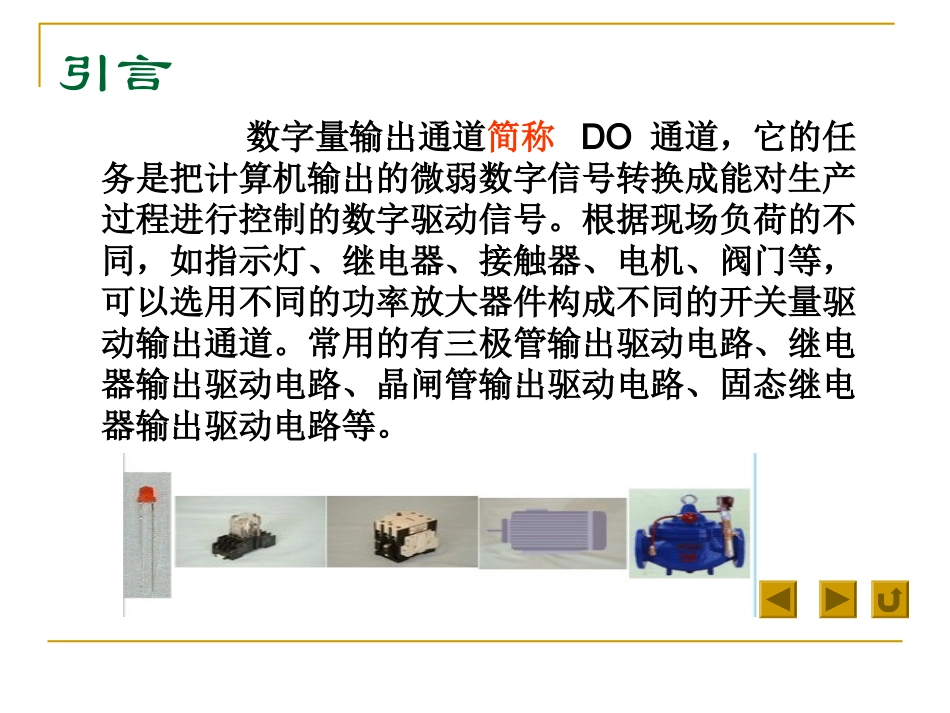

功率驱动电路1三极管驱动电路2继电器驱动电路3晶闸管驱动电路4固态继电器驱动电路5直流电动机驱动接口电路6步进电动机及驱动电路引言数字量输出通道简称DO通道，它的任务是把计算机输出的微弱数字信号转换成能对生产过程进行控制的数字驱动信号。根据现场负荷的不同，如指示灯、继电器、接触器、电机、阀门等，可以选用不同的功率放大器件构成不同的开关量驱动输出通道。常用的有三极管输出驱动电路、继电器输出驱动电路、晶闸管输出驱动电路、固态继电器输出驱动电路等。对于低压情况下的小电流开关量，用功率三极管就可作开关驱动组件，其输出电流就是输入电流与三极管增益的乘积。三极管驱动电路1.普通三极管驱动电路当驱动电流只有十几mA或几十mA时，只要采用一个普通的功率三极管就能构成驱动电路，如图3-7-1所示。2.达林顿驱动电路当驱动电流需要达到几百毫安时，如驱动中功率继电器、电磁开关等装置，输出电路必须采取多级放大或提高三极管增益的办法。达林顿阵列驱动器是由多对两个三极管组成的达林顿复合管构成，它具有高输入阻抗、高增益、输出功率大及保护措施完善的特点，同时多对复合管也非常适用于计算机控制系统中的多路负荷。图3-7-2给出达林顿阵列驱动器MC1416的结构图与每对复合管的内部结构，MC1416内含7对达林顿复合管，每个复合管的集电极电流可达500mA，截止时能承受100V电压，其输入输出端均有箝位二极管，输出箝位二极管D2抑制高电位上发生的正向过冲，D1、D3可抑制低电平上的负向过冲。图3-7-3为达林顿阵列驱动中的一路驱动电路，当CPU数据线Di输出数字“0”即低电平时，经7406反相锁存器变为高电平，使达林顿复合管导通，产生的几百毫安集电极电流足以驱动负载线圈，而且利用复合管内的保护二极管构成了负荷线圈断电时产生的反向电动势的泄流回路。继电器驱动电路电磁继电器主要由线圈、铁心、衔铁和触点等部件组成，简称为继电器，它分为电压继电器、电流继电器、中间继电器等几种类型。继电器方式的开关量输出是一种最常用的输出方式，通过弱电控制外界交流或直流的高电压、大电流设备。DLK控制电流外部设备线圈铁芯触点衔铁继电器驱动电路的设计要根据所用继电器线圈的吸合电压和电流而定，控制电流一定要大于继电器的吸合电流才能使继电器可靠地工作。常用的继电器有电压继电器、电流继电器、中间继电器等几种类型。由于继电器线圈需要一定的电流才能动作，所以必须采取措施加以驱动。继电器的驱动电路驱动电路的设计要根据所用继电器线圈的吸合电压和电流而定，一定要大于继电器的吸合电流才能使继电器可靠地工作。图3-7-5为经光耦隔离器的继电器输出驱动电路，当CPU数据线Di输出数字“1”即高电平时，经7406反相驱动器变为低电平，光耦隔离器的发光二极管导通且发光，使光敏三极管导通，继电器线圈KA得电，动合触点闭合，从而驱动大型负荷设备。由于继电器线圈是电感性负载，当电路突然关断时，会出现较高的电感性浪涌电压，为了保护驱动器件，应在继电器线圈两端并联一个阻尼二极管，为电感线圈提供一个电流泄放回路。晶闸管驱动电路晶闸管又称可控硅（SCR），是一种大功率的半导体器件，具有用小功率控制大功率、开关无触点等特点，在交直流电机调速系统、调功系统、随动系统中应用广泛。晶闸管是一个三端器件，其符号表示如图3-7-6所示，（a）为单向晶闸管，有阳极A、阴极K、控制极（门极）G三个极。当阳、阴极之间加正压时，控制极与阴极两端也施加正压使控制极电流增大到触发电流值时，晶闸管由截止转为导通；只有在阳、阴极间施加反向电压或阳极电流减小到维持电流以下，晶闸管才由导通变为截止。单向晶闸管具有单向导电功能，在控制系统中多用于直流大电流场合，也可在交流系统中用于大功率整流回路。AGKT2T1G双向晶闸管也叫三端双向可控硅，在结构上相当于两个单向晶闸管的反向并联，但共享一个控制极，结构如图（b）所示。当两个电极T1、T2之间的电压大于1.5V时，不论极性如何，便可利用控制极G触发电流控制其导通。双向晶闸管具有双向导通功能，因此特别适用于交流大电流场合。晶闸管常用于高电压大电流的负载，不...
