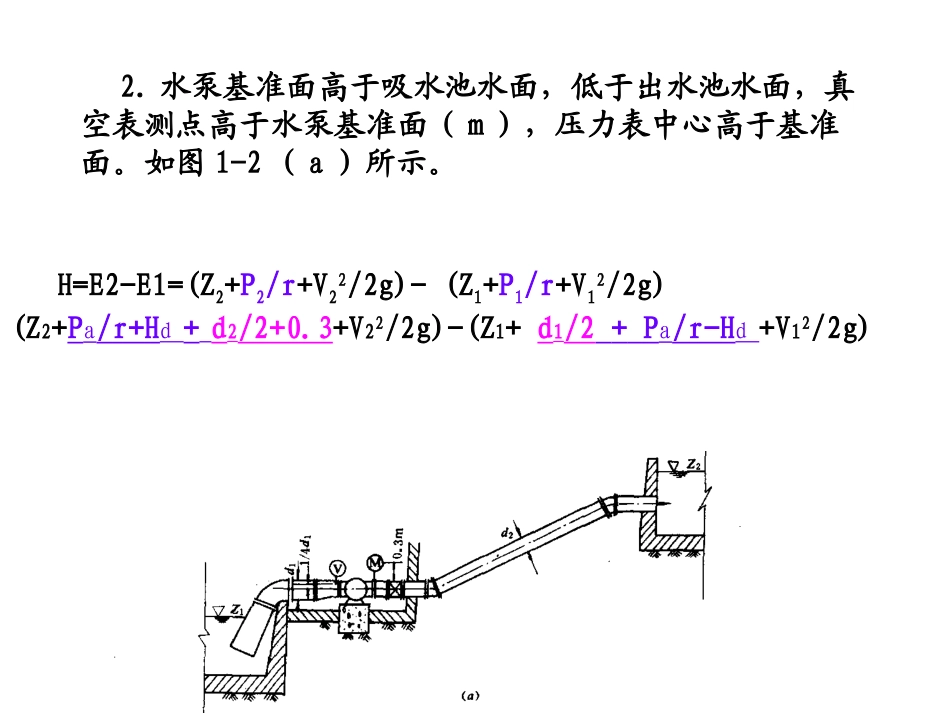

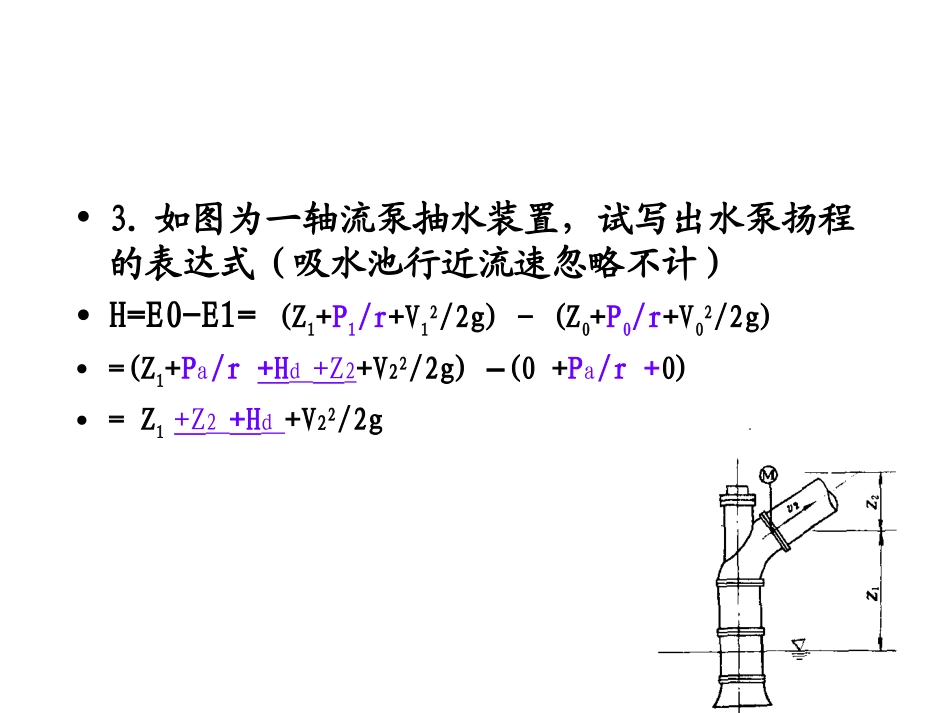

第三章作业2.水泵基准面高于吸水池水面，低于出水池水面，真空表测点高于水泵基准面（m），压力表中心高于基准面。如图1-2（a）所示。H=E2-E1=(Z2+P2/r+V22/2g)-(Z1+P1/r+V12/2g)(Z2+Pa/r+Hd+d2/2+0.3+V22/2g)-(Z1+d1/2+Pa/r-Hd+V12/2g)•3.如图为一轴流泵抽水装置，试写出水泵扬程的表达式（吸水池行近流速忽略不计）•H=E0-E1=(Z1+P1/r+V12/2g)-(Z0+P0/r+V02/2g)•=(Z1+Pa/r+Hd+Z2+V22/2g)(0+–Pa/r+0)•=Z1+Z2+Hd+V22/2g•例：水泵流量Q=120l/s，吸水管管路长度l1=20m；压水管管路长度l2=300m(均用铸铁管）；吸水管径Ds=350mm，压水管径Dd=300mm；吸水水面标高58.0m；泵轴标高60.0m；水厂混合池水面标高90.0m。求水泵扬程。注：i1=0.0065,i2=0.0148；吸水进口采用滤水网，90弯头一个，DN=350*300mm渐缩管一个；压水管按长管计，局部水头损失占沿程10%。解：（管材：铸铁管）•水泵的静扬程：HST=90-58=32m•吸水管路中沿程损失：h1=0.006520=0.13m•DN=350mm时，管中流速v1=1.25m/s•DN=300mm时，管中流速v2=1.70m/s•吸水管路中局部损失（h2):•h2=2/2g=(1网+1900)(12/2g)+渐缩(22/2g)•故：（查给水排水设计手册或水力学的局部水头系数表）•h2=(2+0.59)(1.25)2/2g+0.17(1.7)2/2g=0.231m•(注意，采用的值要与流速相对应）•因此，吸水管中总水头损失为：hs=0.13+0.231=0.361m•压水管中的总水头损失：hd=1.10.0148300=4.88m•(式中系数表示压水管路中局部损失按管中沿程损失的10%计）•因此，水泵扬程为：•H=HST+hs+hd=32+0.361+4.88=37.24m•4.注意:•叶轮出口流出：理论流量QT•水泵出口流出：水泵流量Q•12.25%•83.5%•97.19%•90.24%
