常见硅酸盐矿物的组成及写法VIP免费

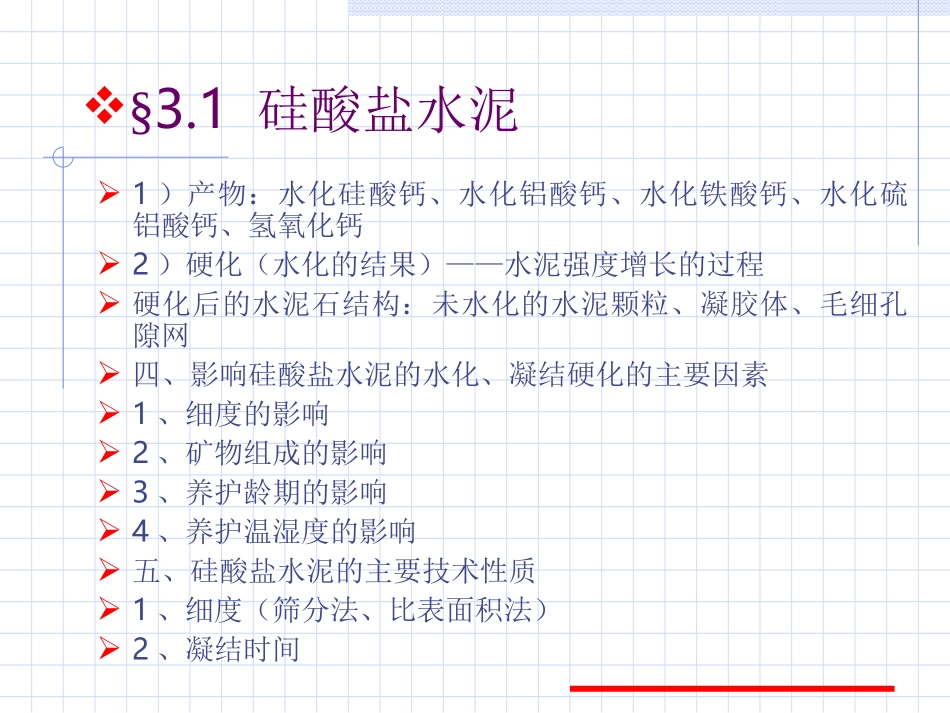

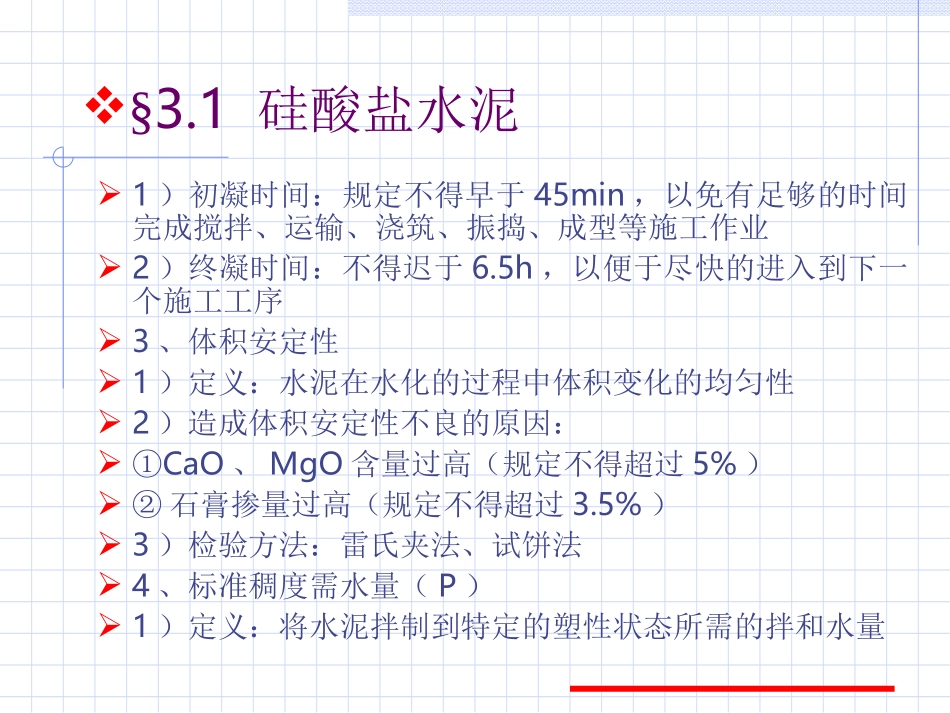

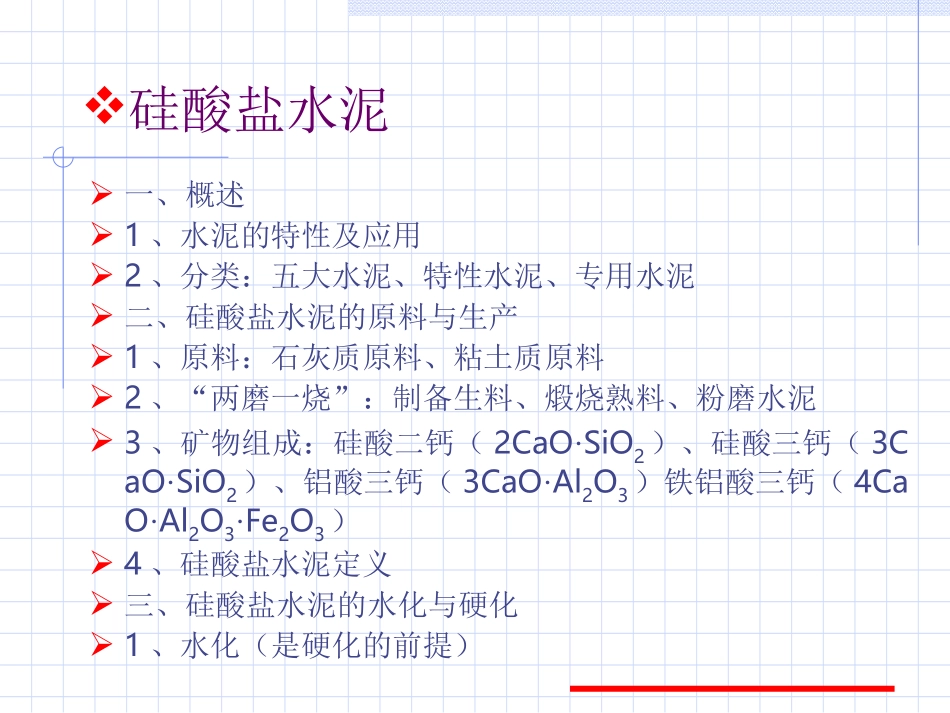

硅酸盐水泥一、概述1、水泥的特性及应用2、分类：五大水泥、特性水泥、专用水泥二、硅酸盐水泥的原料与生产1、原料：石灰质原料、粘土质原料2、“两磨一烧”：制备生料、煅烧熟料、粉磨水泥3、矿物组成：硅酸二钙（2CaO·SiO2）、硅酸三钙（3CaO·SiO2）、铝酸三钙（3CaO·Al2O3）铁铝酸三钙（4CaO·Al2O3·Fe2O3）4、硅酸盐水泥定义三、硅酸盐水泥的水化与硬化1、水化（是硬化的前提）§3.1硅酸盐水泥1）产物：水化硅酸钙、水化铝酸钙、水化铁酸钙、水化硫铝酸钙、氢氧化钙2）硬化（水化的结果）——水泥强度增长的过程硬化后的水泥石结构：未水化的水泥颗粒、凝胶体、毛细孔隙网四、影响硅酸盐水泥的水化、凝结硬化的主要因素1、细度的影响2、矿物组成的影响3、养护龄期的影响4、养护温湿度的影响五、硅酸盐水泥的主要技术性质1、细度（筛分法、比表面积法）2、凝结时间§3.1硅酸盐水泥1）初凝时间：规定不得早于45min，以免有足够的时间完成搅拌、运输、浇筑、振捣、成型等施工作业2）终凝时间：不得迟于6.5h，以便于尽快的进入到下一个施工工序3、体积安定性1）定义：水泥在水化的过程中体积变化的均匀性2）造成体积安定性不良的原因：①CaO、MgO含量过高（规定不得超过5%）②石膏掺量过高（规定不得超过3.5%）3）检验方法：雷氏夹法、试饼法4、标准稠度需水量（P）1）定义：将水泥拌制到特定的塑性状态所需的拌和水量§3.1硅酸盐水泥2）测定方法：固定水量法、调整水量法5、强度及其等级（ISO胶砂强度测定法）分别测定3d或28d的抗折、抗压强度值的大小进行划分6、水化热：水泥在水化的过程中所产生的热量（水化热过大，在冬季施工对大体积工程是不利的）五、硅酸盐水泥的腐蚀1、腐蚀种类1）软水腐蚀：Ca(OH)2成分在软水环境中易流失，造成其他水泥产物相继溶出，从而导致结构溃散2）盐类腐蚀：镁盐、硫酸盐等3）酸性腐蚀：硫酸、碳酸、有机酸等§3.1硅酸盐水泥2、腐蚀方式1）形成膨胀组分2）形成易溶于水（无胶结力）的物质3）溶出性侵蚀3、腐蚀内因1）本身含有易被腐蚀的成分2）密实度不够4、提高防腐蚀的措施1）提高密实度2）合理选用水泥品种3）增设保护层§3.1硅酸盐水泥六、硅酸盐水泥的特性及应用1、早期强度发展快，等级高——适用于早强性工程2、抗冻性好——适用与严寒地区工程3、耐腐蚀性差——不宜用于软水工程4、耐热性差——不宜用于高温工程5、水化热大——不宜用于大体积工程七、硅酸盐水泥的包装、运输和保存1、包装保存和运输——要做到防潮、防水（随着保存时间的延长，水泥的强度会逐渐减少，必要需进行检验）硅酸盐水泥实验标准稠度需水量实验（一）实验目的通过试验测定水泥净浆达到水泥标准稠度时的用水量，作为水泥凝结时间、安定性试验用水量之一；正确使用仪器设备，并熟悉其性能。（二）实验原理水泥标准稠度净浆对标准试杆（或试锥）的沉入具有一定阻力。通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。硅酸盐水泥实验（三）实验设备水泥净浆搅拌机、标准稠度与凝结时间测定仪、量水器、天平等（四）实验步骤（略）：边演示边讲解（五）结果计算用不变水量方法测定时，根据测得的试锥下沉深度S（mm），可从仪器上对应标尺读出标准稠度用水量P或按公式（5-3）计算标准稠度用水量P（%）。P=33.4－0.185S当试锥下沉深度小于13mm时,应改用调整水量方法测定。硅酸盐水泥实验体积安定性实验（本实验采用试饼法）（一）实验目的掌握GB1346—89及GB1346—2001《水泥安定性》的测试方法，正确评定水泥的体积安定性。（二）实验原理通过观测水泥标准稠度净浆试饼沸煮后的外形变化程度，来判断水泥安定性是否合格。（三）实验设备：沸煮箱、湿汽养护箱、玻璃板：100mm×100mm、量水器、天平等（四）实验步骤（略）（五）注意事项1）检验用净浆必须是标准稠度净浆。硅酸盐水泥实验2）雷氏夹试验成型操作时应用一只手轻轻向下压住...
