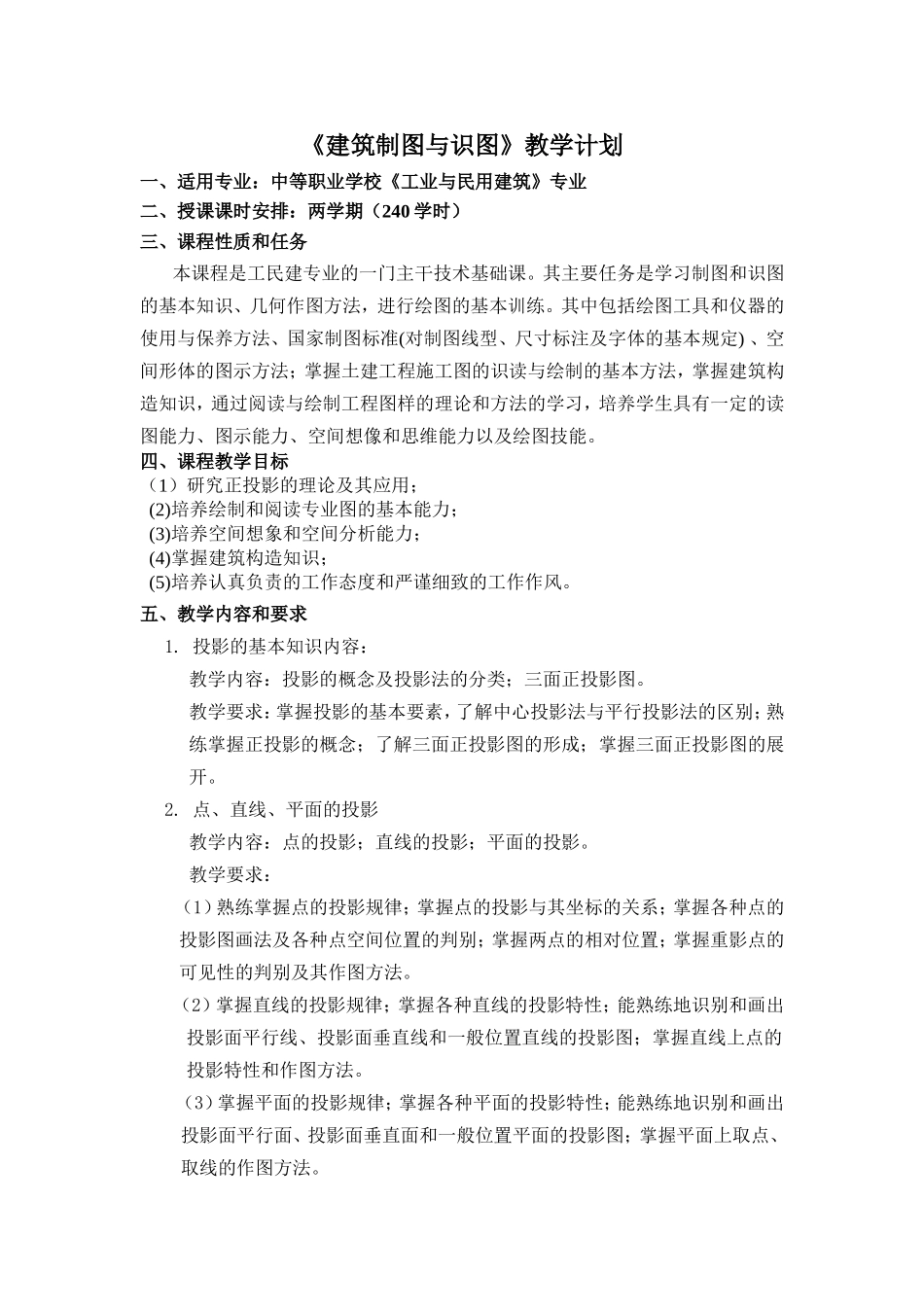

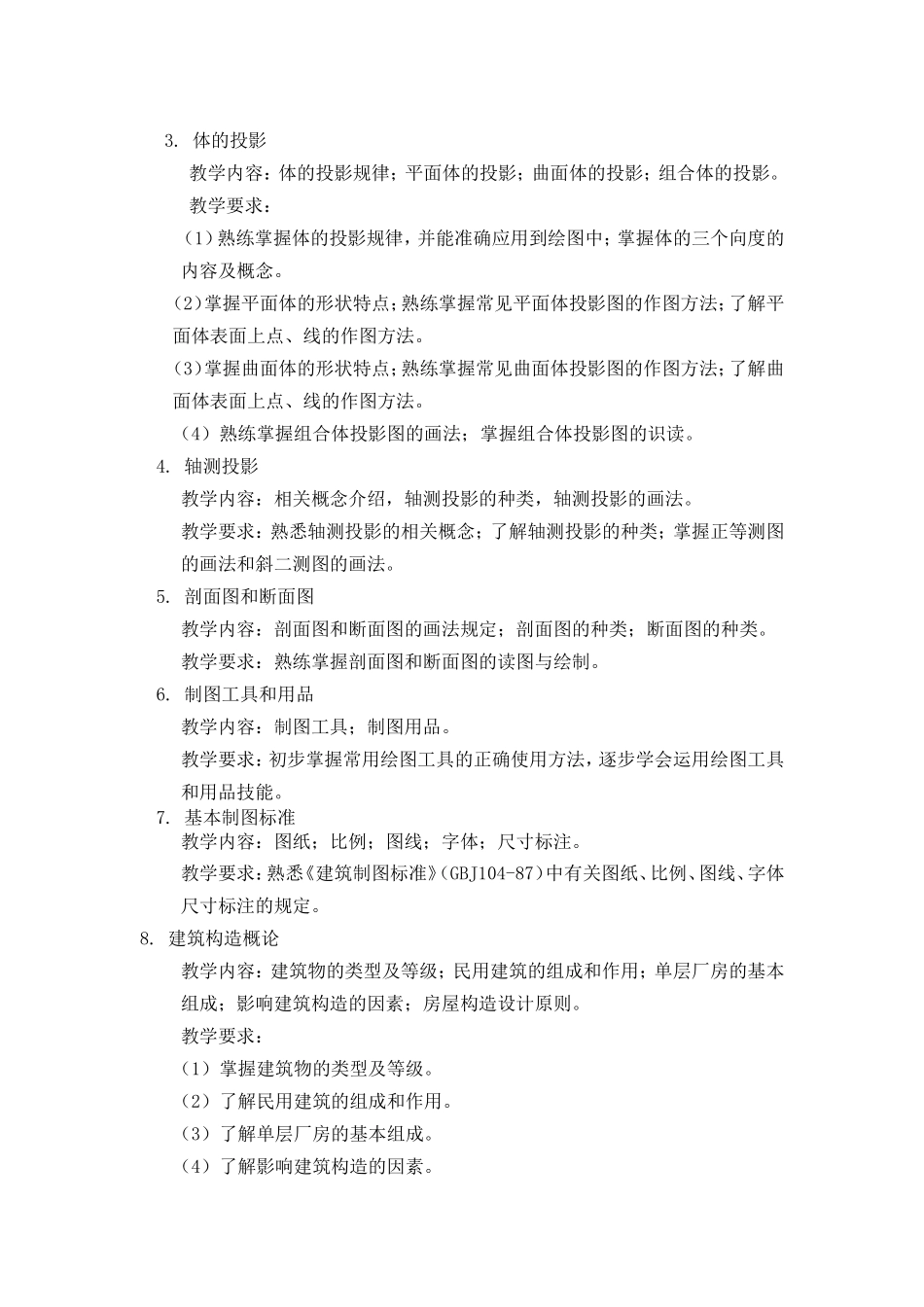

《建筑制图与识图》教学计划一、适用专业：中等职业学校《工业与民用建筑》专业二、授课课时安排：两学期（240学时）三、课程性质和任务本课程是工民建专业的一门主干技术基础课。其主要任务是学习制图和识图的基本知识、几何作图方法，进行绘图的基本训练。其中包括绘图工具和仪器的使用与保养方法、国家制图标准(对制图线型、尺寸标注及字体的基本规定)、空间形体的图示方法；掌握土建工程施工图的识读与绘制的基本方法，掌握建筑构造知识，通过阅读与绘制工程图样的理论和方法的学习，培养学生具有一定的读图能力、图示能力、空间想像和思维能力以及绘图技能。四、课程教学目标（1）研究正投影的理论及其应用；(2)培养绘制和阅读专业图的基本能力；(3)培养空间想象和空间分析能力；(4)掌握建筑构造知识；(5)培养认真负责的工作态度和严谨细致的工作作风。五、教学内容和要求1.投影的基本知识内容：教学内容：投影的概念及投影法的分类；三面正投影图。教学要求：掌握投影的基本要素，了解中心投影法与平行投影法的区别；熟练掌握正投影的概念；了解三面正投影图的形成；掌握三面正投影图的展开。2.点、直线、平面的投影教学内容：点的投影；直线的投影；平面的投影。教学要求：（1）熟练掌握点的投影规律；掌握点的投影与其坐标的关系；掌握各种点的投影图画法及各种点空间位置的判别；掌握两点的相对位置；掌握重影点的可见性的判别及其作图方法。（2）掌握直线的投影规律；掌握各种直线的投影特性；能熟练地识别和画出投影面平行线、投影面垂直线和一般位置直线的投影图；掌握直线上点的投影特性和作图方法。（3）掌握平面的投影规律；掌握各种平面的投影特性；能熟练地识别和画出投影面平行面、投影面垂直面和一般位置平面的投影图；掌握平面上取点、取线的作图方法。3.体的投影教学内容：体的投影规律；平面体的投影；曲面体的投影；组合体的投影。教学要求：（1）熟练掌握体的投影规律，并能准确应用到绘图中；掌握体的三个向度的内容及概念。（2）掌握平面体的形状特点；熟练掌握常见平面体投影图的作图方法；了解平面体表面上点、线的作图方法。（3）掌握曲面体的形状特点；熟练掌握常见曲面体投影图的作图方法；了解曲面体表面上点、线的作图方法。（4）熟练掌握组合体投影图的画法；掌握组合体投影图的识读。4.轴测投影教学内容：相关概念介绍，轴测投影的种类，轴测投影的画法。教学要求：熟悉轴测投影的相关概念；了解轴测投影的种类；掌握正等测图的画法和斜二测图的画法。5.剖面图和断面图教学内容：剖面图和断面图的画法规定；剖面图的种类；断面图的种类。教学要求：熟练掌握剖面图和断面图的读图与绘制。6.制图工具和用品教学内容：制图工具；制图用品。教学要求：初步掌握常用绘图工具的正确使用方法，逐步学会运用绘图工具和用品技能。7.基本制图标准教学内容：图纸；比例；图线；字体；尺寸标注。教学要求：熟悉《建筑制图标准》（GBJ104-87）中有关图纸、比例、图线、字体尺寸标注的规定。8.建筑构造概论教学内容：建筑物的类型及等级；民用建筑的组成和作用；单层厂房的基本组成；影响建筑构造的因素；房屋构造设计原则。教学要求：（1）掌握建筑物的类型及等级。（2）了解民用建筑的组成和作用。（3）了解单层厂房的基本组成。（4）了解影响建筑构造的因素。（5）了解房屋构造设计原则。9.基础、墙体、楼板与地面的构造教学内容：基础的类型与构造；墙体的类型与构造；楼板与地面的构造；阳台与雨篷的构造。教学要求：（1）掌握基础的类型与构造，了解地下室防潮。（2）了解墙体的类型与构造，掌握墙身防潮构造。（3）掌握楼板与地面的类型与构造。（4）掌握阳台与雨篷的构造。10.楼梯、门窗、屋面、变形缝的构造教学内容：楼梯的分类组成与构造，楼梯的尺度要求；门窗的分类组成与构造；屋面的组成与构造；变形缝的构造。教学要求：（1）掌握楼梯的分类组成与构造，了解楼梯的尺度要求。（2）掌握门窗的分类组成与构造。（3）掌握屋面的组成与构造。（4）掌握变形缝的构造。11.建筑工程施工图基本知识教学内容：建筑物的分类、组成及作用；建筑工程施工...
