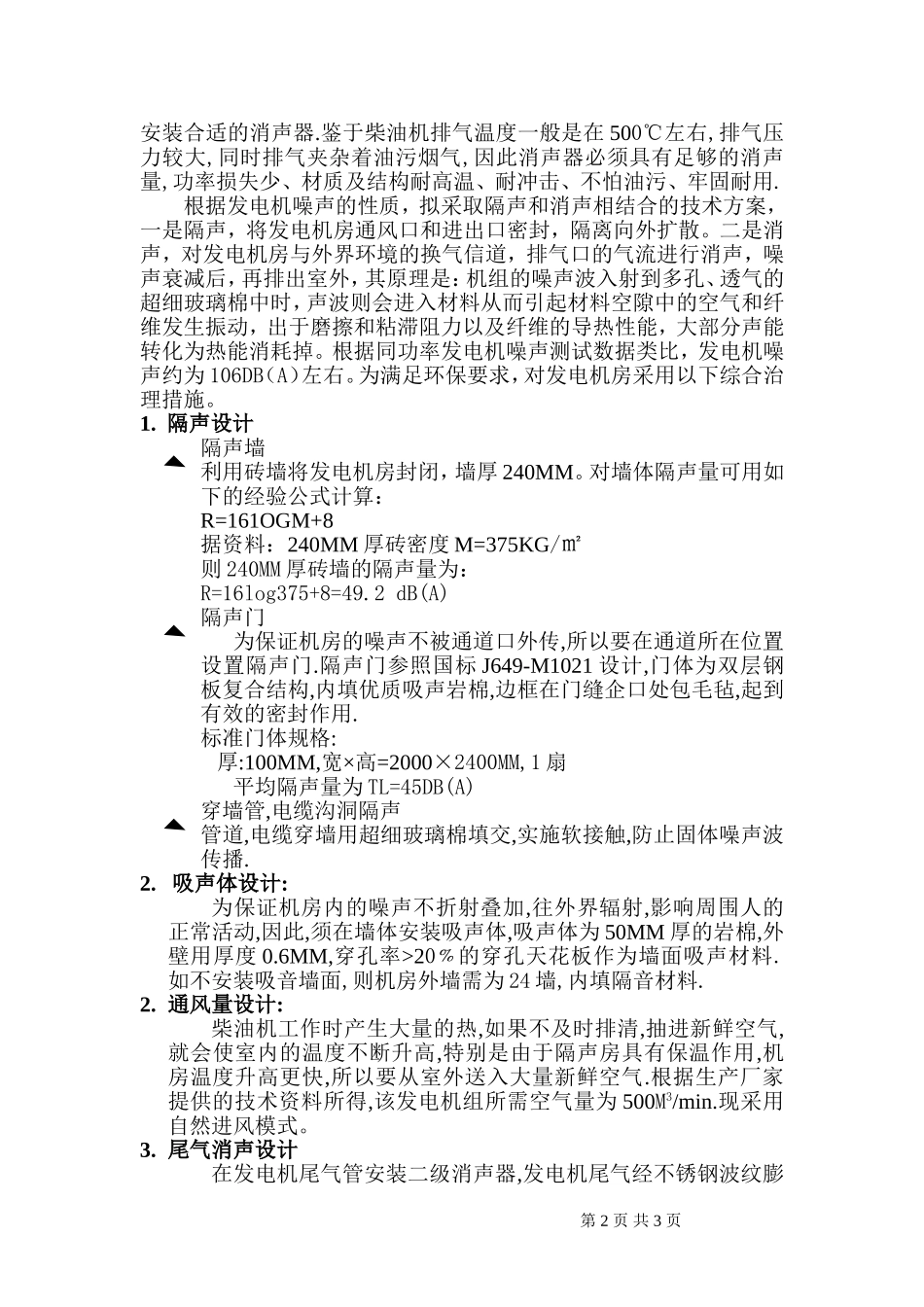

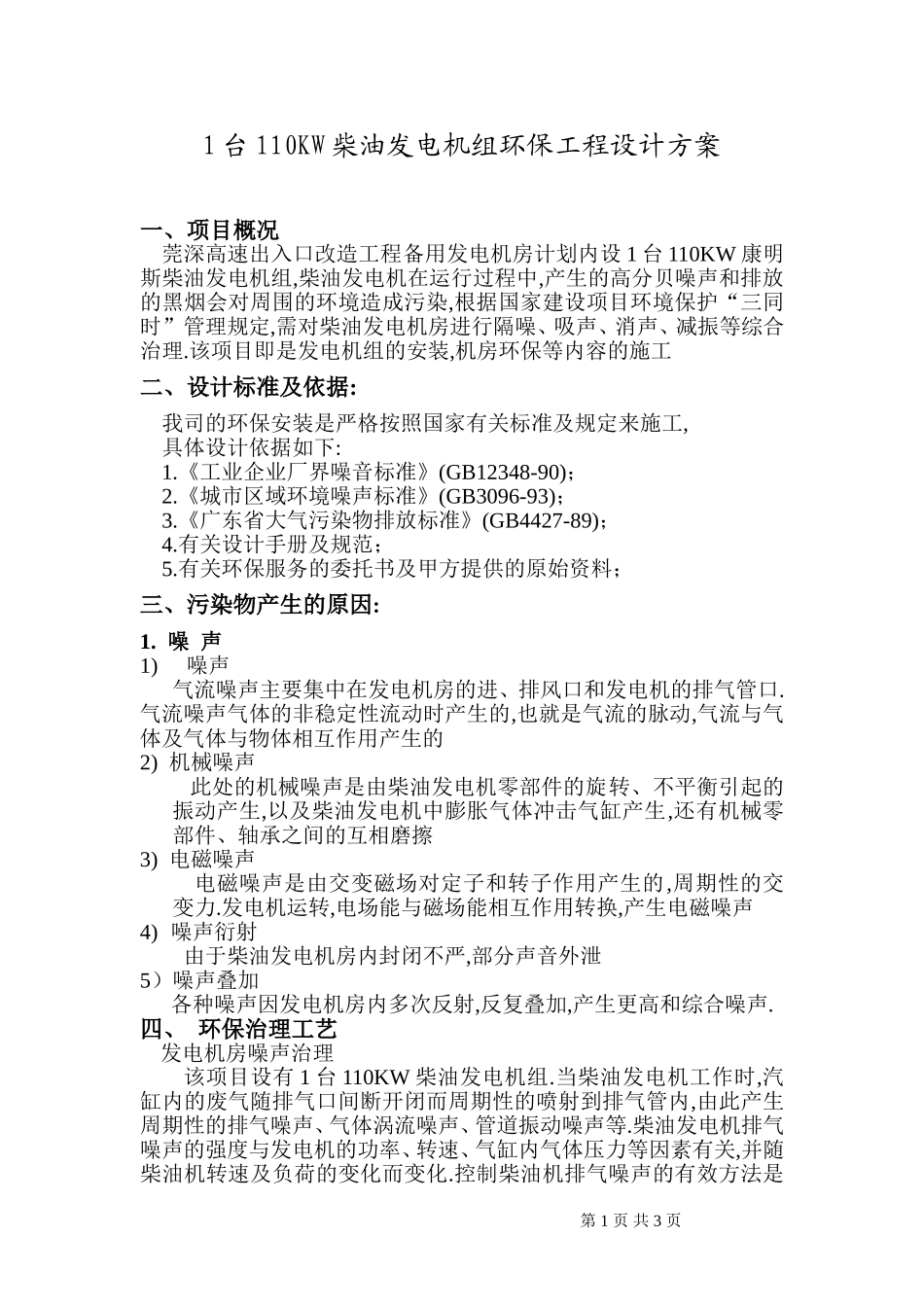

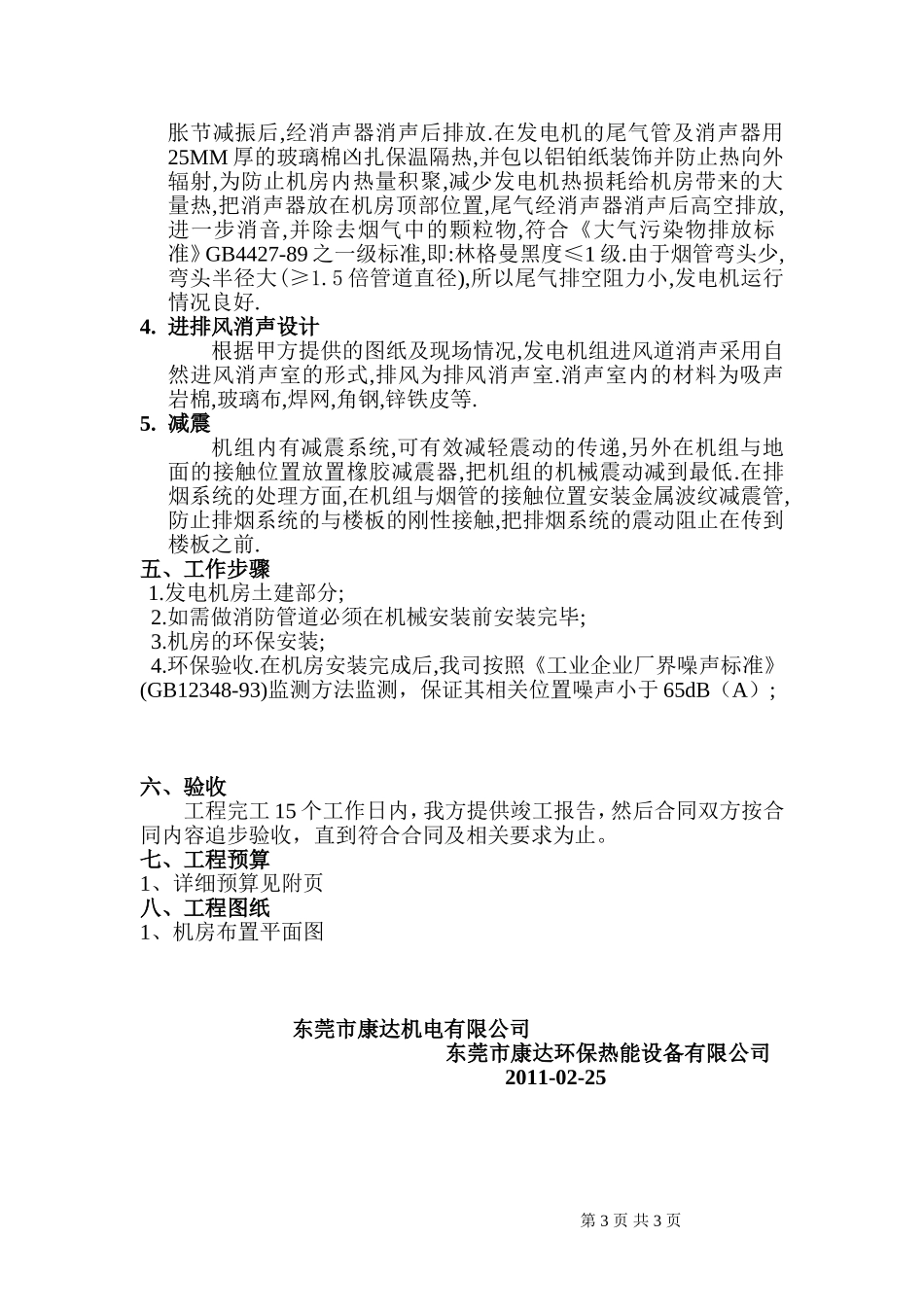

1台110KW柴油发电机组环保工程设计方案一、项目概况莞深高速出入口改造工程备用发电机房计划内设1台110KW康明斯柴油发电机组,柴油发电机在运行过程中,产生的高分贝噪声和排放的黑烟会对周围的环境造成污染,根据国家建设项目环境保护“三同时”管理规定,需对柴油发电机房进行隔噪、吸声、消声、减振等综合治理.该项目即是发电机组的安装,机房环保等内容的施工二、设计标准及依据:我司的环保安装是严格按照国家有关标准及规定来施工,具体设计依据如下:1.《工业企业厂界噪音标准》(GB12348-90)；2.《城市区域环境噪声标准》(GB3096-93)；3.《广东省大气污染物排放标准》(GB4427-89)；4.有关设计手册及规范；5.有关环保服务的委托书及甲方提供的原始资料；三、污染物产生的原因:1.噪声1)噪声气流噪声主要集中在发电机房的进、排风口和发电机的排气管口.气流噪声气体的非稳定性流动时产生的,也就是气流的脉动,气流与气体及气体与物体相互作用产生的2)机械噪声此处的机械噪声是由柴油发电机零部件的旋转、不平衡引起的振动产生,以及柴油发电机中膨胀气体冲击气缸产生,还有机械零部件、轴承之间的互相磨擦3)电磁噪声电磁噪声是由交变磁场对定子和转子作用产生的,周期性的交变力.发电机运转,电场能与磁场能相互作用转换,产生电磁噪声4)噪声衍射由于柴油发电机房内封闭不严,部分声音外泄5）噪声叠加各种噪声因发电机房内多次反射,反复叠加,产生更高和综合噪声.四、环保治理工艺发电机房噪声治理该项目设有1台110KW柴油发电机组.当柴油发电机工作时,汽缸内的废气随排气口间断开闭而周期性的喷射到排气管内,由此产生周期性的排气噪声、气体涡流噪声、管道振动噪声等.柴油发电机排气噪声的强度与发电机的功率、转速、气缸内气体压力等因素有关,并随柴油机转速及负荷的变化而变化.控制柴油机排气噪声的有效方法是第1页共3页安装合适的消声器.鉴于柴油机排气温度一般是在500℃左右,排气压力较大,同时排气夹杂着油污烟气,因此消声器必须具有足够的消声量,功率损失少、材质及结构耐高温、耐冲击、不怕油污、牢固耐用.根据发电机噪声的性质，拟采取隔声和消声相结合的技术方案，一是隔声，将发电机房通风口和进出口密封，隔离向外扩散。二是消声，对发电机房与外界环境的换气信道，排气口的气流进行消声，噪声衰减后，再排出室外，其原理是：机组的噪声波入射到多孔、透气的超细玻璃棉中时，声波则会进入材料从而引起材料空隙中的空气和纤维发生振动，出于磨擦和粘滞阻力以及纤维的导热性能，大部分声能转化为热能消耗掉。根据同功率发电机噪声测试数据类比，发电机噪声约为106DB（A）左右。为满足环保要求，对发电机房采用以下综合治理措施。1.隔声设计隔声墙利用砖墙将发电机房封闭，墙厚240MM。对墙体隔声量可用如下的经验公式计算：R=161OGM+8据资料：240MM厚砖密度M=375KG/㎡则240MM厚砖墙的隔声量为：R=16log375+8=49.2dB(A)隔声门为保证机房的噪声不被通道口外传,所以要在通道所在位置设置隔声门.隔声门参照国标J649-M1021设计,门体为双层钢板复合结构,内填优质吸声岩棉,边框在门缝企口处包毛毡,起到有效的密封作用.标准门体规格:厚:100MM,宽×高=2000×2400MM,1扇平均隔声量为TL=45DB(A)穿墙管,电缆沟洞隔声管道,电缆穿墙用超细玻璃棉填交,实施软接触,防止固体噪声波传播.2.吸声体设计:为保证机房内的噪声不折射叠加,往外界辐射,影响周围人的正常活动,因此,须在墙体安装吸声体,吸声体为50MM厚的岩棉,外壁用厚度0.6MM,穿孔率>20﹪的穿孔天花板作为墙面吸声材料.如不安装吸音墙面,则机房外墙需为24墙,内填隔音材料.2.通风量设计:柴油机工作时产生大量的热,如果不及时排清,抽进新鲜空气,就会使室内的温度不断升高,特别是由于隔声房具有保温作用,机房温度升高更快,所以要从室外送入大量新鲜空气.根据生产厂家提供的技术资料所得,该发电机组所需空气量为500M3/min.现采用自然进风模式。3.尾气消声设计在发电机尾气管安装二级消声器,发电机尾气经不锈钢波纹膨第2页共3页胀节减振后,经消声器消声后排放.在发电机的尾气管及消声器用25MM厚的玻璃棉凶扎保温隔热,并包以铝铂纸装饰并防止热向外辐射,为...
