Teflon_涂料基本知识VIP专享VIP免费

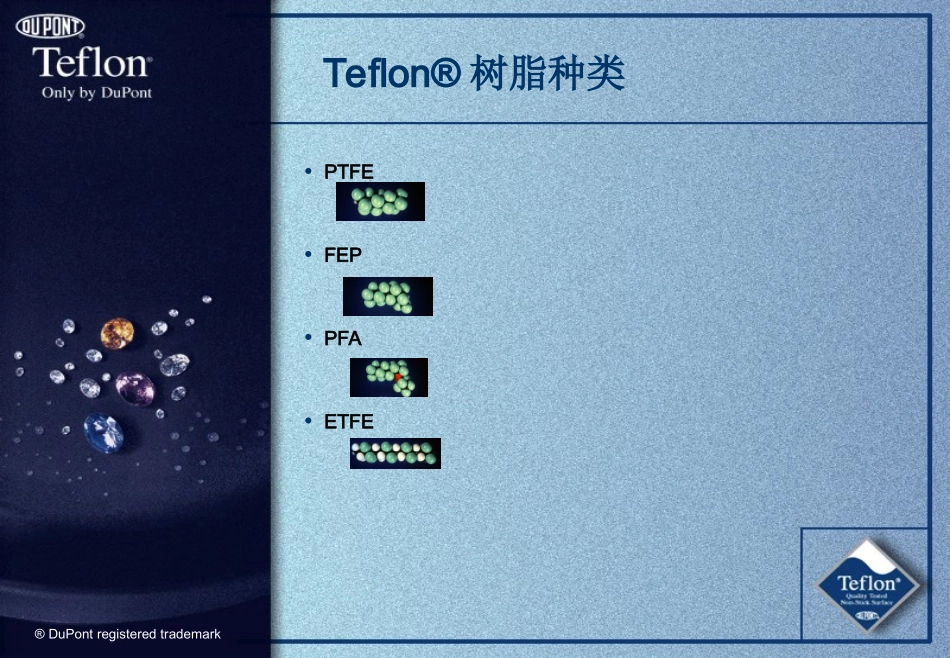

TEFLON®不粘涂料技术讲座®DuPontregisteredtrademarkTechnicaltrainingforcustomerTerryYin本讲座提要®DuPontregisteredtrademark•杜邦简介•Teflon®树脂的性能特点•Teflon®不粘涂料的大致组成•施工工艺流程控制•常见质量问题，故障分析TerryYinTeflon®树脂种类•PTFE•FEP•PFA•ETFE®DuPontregisteredtrademarkTeflon®树脂的性能特点®DuPontregisteredtrademark种类最高工作温度熔点流动成膜性不粘性烧结温度PTFE260327差好400度以上FEP200245-275好好380度以上PFA260305-310好好300度以上200好差260度以上ETFE150Teflon®树脂的通用性能特点•不粘性:世界上最不粘的材料，易清洁•低摩擦系数,自润滑性好:相当于冰与冰之间摩擦•热稳定性高：(200-260oc之间可长期使用不分解)•耐化学腐蚀,不被任何化学物质腐蚀，溶解.•坚韧耐磨（但铅笔硬度一般）.•光泽度一般，但有一种特殊氟树脂的质感®DuPontregisteredtrademarkTeflon树脂的化学分子式®DuPontregisteredtrademarkTEFLON不粘涂料的组成(1)•聚合物：-氟聚合物（PTFE，PFA）-粘结剂(只在底油中有)•颜料，填料•溶剂：水等•各种助剂:分散,乳化,稳定,消泡,湿润,等®DuPontregisteredtrademark不粘涂料的组成(2)•硬化耐磨剂•防开裂剂，成膜助剂®DuPontregisteredtrademark氟聚合物的功能种类:PTFE,FEP,PFA，ETFE-不粘，易洁.-低磨擦系数.-耐化学腐蚀.-耐热.-耐磨，耐久.®DuPontregisteredtrademark粘结剂的功能-提供跟金属基材的结合力.-防腐.®DuPontregisteredtrademark助剂的功能•分散PTFE树脂于水中形成稳定乳液•润湿基材，降低其表面张力，便于涂料均匀排开粘附,消除“鱼眼”现象•帮助涂料流平•消泡•改善喷涂性，使涂料湿润光滑•增加粘度，提高稳定性...®DuPontregisteredtrademark防开裂成膜剂的功能®DuPontregisteredtrademark1.使涂膜达到足够的厚度而不开裂.2.帮助PTFE流动成膜3.成膜后需要经高温及氧化分解，分解不彻底残留在涂膜中会使涂膜泛黄，不粘性下降。这也是烧结温度不够的一个判断方法。无机填料的功能®DuPontregisteredtrademark–增强盖底能力–可降低涂料成本（过多会有负作用）–可增加涂料硬度（过多填料会使涂料同时变脆，自身结合力下降，易粉化，不粘性降低，起不到提高耐膜的作用）Teflon涂料的分类•液体涂料-水性涂料-油性涂料•固体粉末涂料-PFA粉末涂料-FEP粉末涂料®DuPontregisteredtrademarkTeflon涂料的施工方法•空气喷涂•滚涂•卷材涂装•静电粉末喷涂•淋幕涂装•静电液体喷涂®DuPontregisteredtrademark自动空气喷涂®DuPontregisteredtrademark手动空气喷涂®DuPontregisteredtrademarkAirInletFluidNeedleAdjustmentScrewFanAdjustmentScrewFluidInletAirCapTriggerAirValve常用基材种类•拉伸铝:(纯铝,合金铝)•不锈钢:(SUS304:18/10)•铁搪瓷:搪瓷铁+光面搪瓷（内外包裹）+毛搪瓷（内表面）•铸铝:压力注射式铸或重力浇铸•铸铁:铸铁+光面搪瓷（内外包裹）+毛搪瓷（内表面）•复合金属：3层复合或5层复合®DuPontregisteredtrademark拉伸铝•TYPE3003>组成:-Aluminium98.68%-Manganese1.2%-Copper0.12%>性能:-Mostcurrenttype(80%)-Availableassheet-Goodcorrosionresistance-‘Hard’®DuPontregisteredtrademark拉伸铝•TYPE1050>组成:-Aluminium99.5%-Impurities0.5%>性能:-Availableassheet-Poorercorrosionresistance-‘Soft’-Post-form/rollercoating•TYPE4001>Forenamelledexterior®DuPontregisteredtrademarkEnamelledSteel•Enamel:-Mixtureofoxides(MainlySiO2)-Bakedathightemperature(>830°C)-Groundcoatoninsideandoutside•Frit:-Roughenamelappliedtomakethesubstrateporousandrough-Mixtureofhighandlowmeltingoxidesbakedat810°C-coatoninteriorsideonly-DuPont458-501primershouldbeused.®DuPontregisteredtrademark不锈钢•Additionof11%Chromiumimpartscorrosionandoxidationresistancetosteel•AdditionofNickeltocontrolthestructureofthealloy•Lowthermalconductivity.Inordertogetagoodheatdistributionanalumi...
