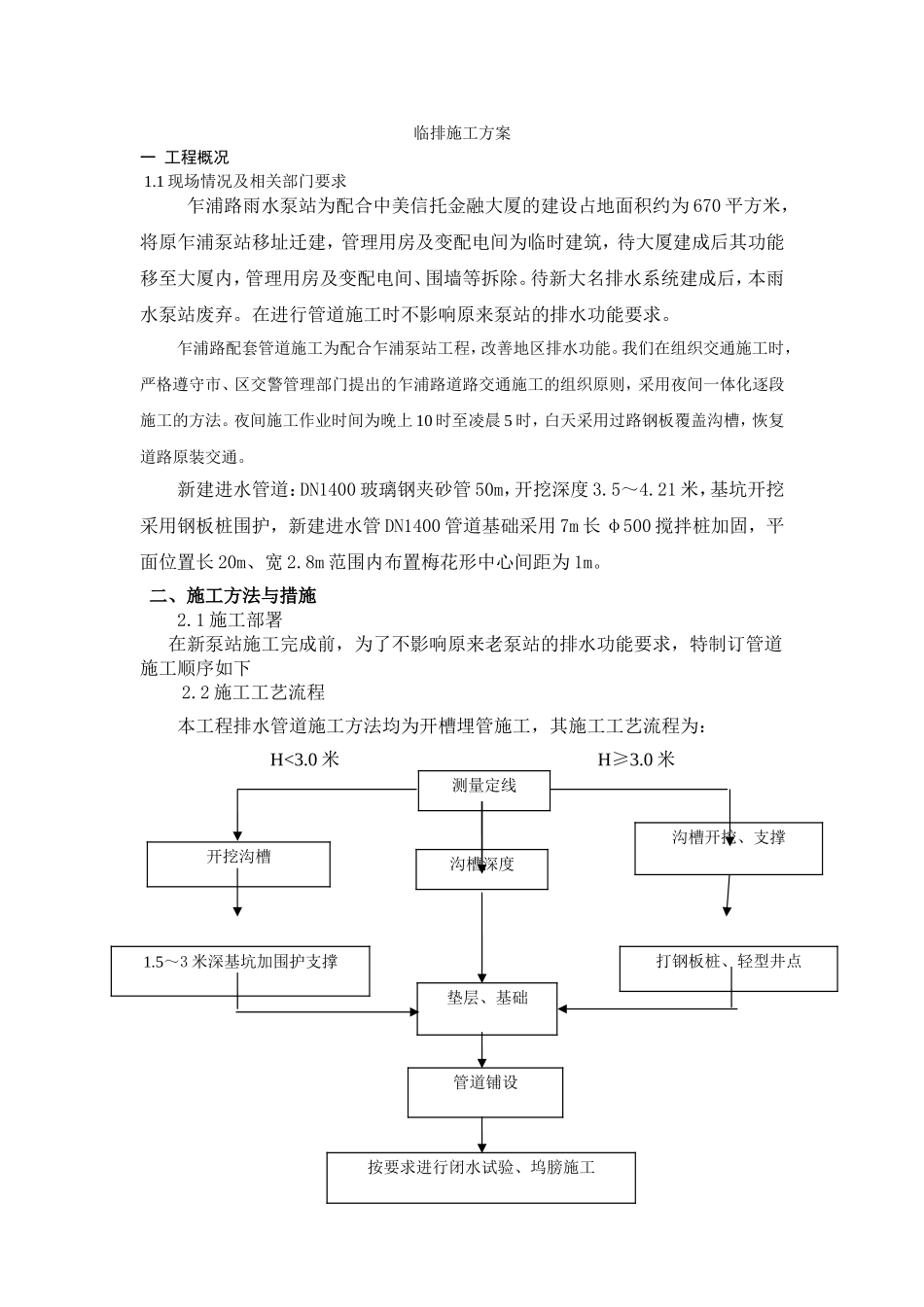

临排施工方案一工程概况1.1现场情况及相关部门要求乍浦路雨水泵站为配合中美信托金融大厦的建设占地面积约为670平方米，将原乍浦泵站移址迁建，管理用房及变配电间为临时建筑，待大厦建成后其功能移至大厦内，管理用房及变配电间、围墙等拆除。待新大名排水系统建成后，本雨水泵站废弃。在进行管道施工时不影响原来泵站的排水功能要求。乍浦路配套管道施工为配合乍浦泵站工程，改善地区排水功能。我们在组织交通施工时，严格遵守市、区交警管理部门提出的乍浦路道路交通施工的组织原则，采用夜间一体化逐段施工的方法。夜间施工作业时间为晚上10时至凌晨5时，白天采用过路钢板覆盖沟槽，恢复道路原装交通。新建进水管道：DN1400玻璃钢夹砂管50m，开挖深度3.5～4.21米，基坑开挖采用钢板桩围护，新建进水管DN1400管道基础采用7m长φ500搅拌桩加固，平面位置长20m、宽2.8m范围内布置梅花形中心间距为1m。二、施工方法与措施2.1施工部署在新泵站施工完成前，为了不影响原来老泵站的排水功能要求，特制订管道施工顺序如下2.2施工工艺流程本工程排水管道施工方法均为开槽埋管施工，其施工工艺流程为：H<3.0米H≥3.0米测量定线沟槽深度开挖沟槽打钢板桩、轻型井点1.5～3米深基坑加围护支撑沟槽开挖、支撑垫层、基础管道铺设按要求进行闭水试验、坞膀施工2.2测量放样根据设计中心线及井位置进行现场轴线放样和临时水准点引设，经复核无误后，进行各轴线桩的攀桩设置，放出钢板桩打入位置和井点打设位置线。临时水准点必须闭合，闭合差不得大于±12√Kmm（K为两水准点间距，以千米计）。沟槽开挖后，再进行管道轴线位置的复测，和设置高程控制样板（龙门板）测量时，应对仪器进行检查和调整，对原始记录作详细校对测量放样工作应有专人校对，并签证认可，原始资料应妥善保管，工程完工后，随所有竣工资料一起存档。管道施工测量控制采用龙门板，节管段二头的窨井处和中间部位放测三块样板应能通视，并在样板上定出管道中心线。高程样板标必须经复核后方可使用，在挖至底层土、做基础、排管等施工过程中应经常复核，发现偏差应及时纠正，放样复核的原始记录必须妥善保存，以备查考。2.3基坑围护1、本工程管道埋深1.5～3m的沟槽围护采用横列板支护1）挖土深度到1.2M左右时，必须撑头挡板。若遇上层松软或天气变化，应提前挡板，以后挖土与撑板应交替进行，修边后立即撑板，每次撑板高度控制在0.6-0.8M间，若遇土质松软或下雨应及时撑板和加强支撑。2）横列板应水平放置，板缝应严密，板头应齐正，深度应到砾石砂及砼基础面。3）若遇横穿沟槽的地下管线，管线上面和下面的撑板一般离管线10cm左右，上下板之间应用短木填塞。必要时对管线采取吊、撑、托、沟槽回填边拆围檩板边回填土包等保护措施，防止管线沉陷断裂。2、本工程管道埋深≥3m的沟槽围护采用钢板桩围护根据沟槽开挖边线先开挖钢板桩槽，宽度为0.6m，深度应挖至老土层，并暴露地下管线及障碍物。钢板桩采用槽钢，槽钢长度为6～8m，钢板桩的入土深度应根据沟槽开挖深度、土层性质，施工周期。施工荷载、地面超载(如堆土高度与距离)以及支撑布置等因素经计算后确定、入士深度除应保证板桩自身的稳定外，还应保证沟槽或基坑不会出现隆起或管涌观象。按照现场支护条件和施工实际情况，应根据沟槽开挖深度和土层物理力学性质选取合适的钢板桩入土深度。根据计算和以往施工经验，采用6米、7米、8米长三种钢板桩。本工程钢板桩排列采用沟槽两边均单排或咬口打法()，咬口钢板桩应咬口紧密，板桩挺直，若不密缝应用木板或草包填塞。打桩时钢板桩顶部应戴桩帽，打桩时应尽量做到横平坚直，可用定位夹板夹住打桩，以利减少板桩缝隙。若发现板桩入土过慢，桩锤回弹过大，应查明原因，进行处理后方可继续施打。打桩前应查明地下管线或地下构筑物，必要时将管线外露，采取施工保护措施后再打设板桩，或局部不打设板桩，采取其他支护措施。2.4井点降水1、在基坑开挖前，预先在基坑四周设一定数量的滤水管（井），利用抽水设备从中抽水，使地下水位降落到坑底以下；同时在基坑开挖过程中仍不断抽水。这样，使开挖的土始终保持干燥状态，从根本上防止...
