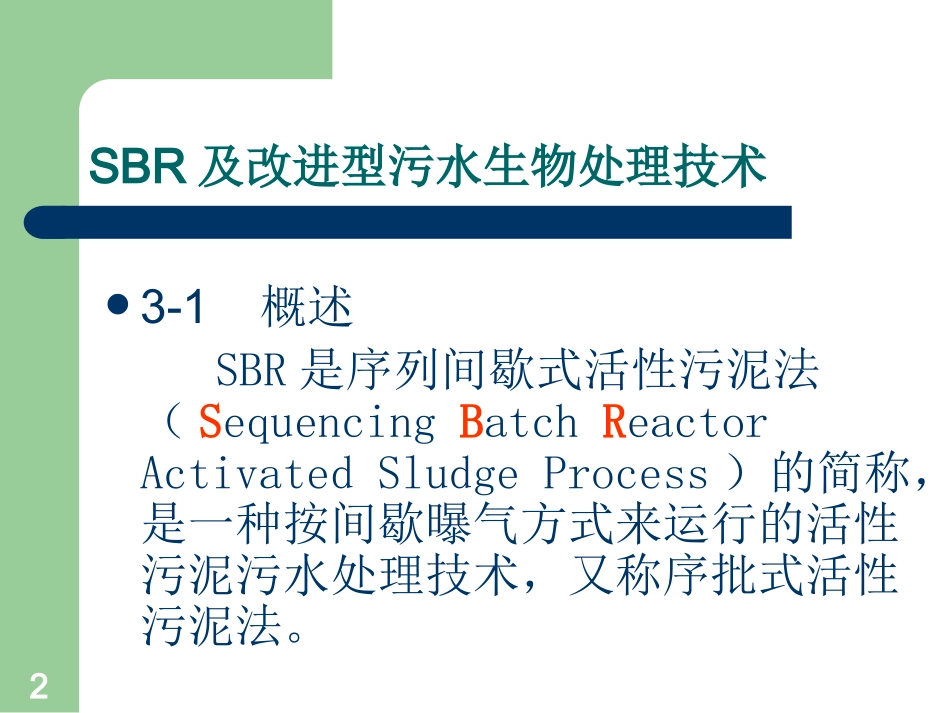

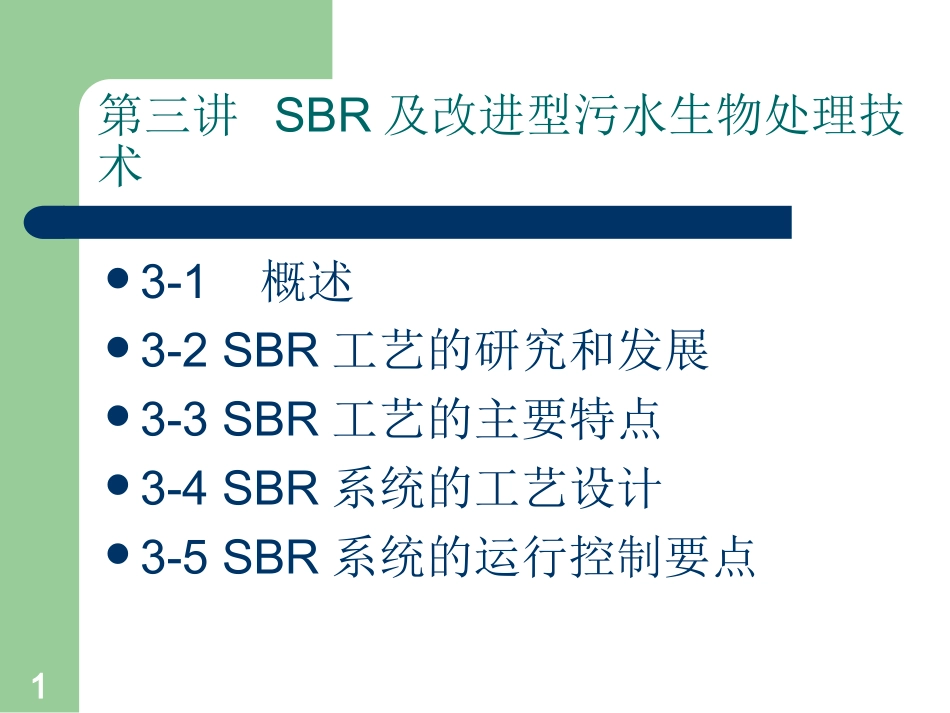

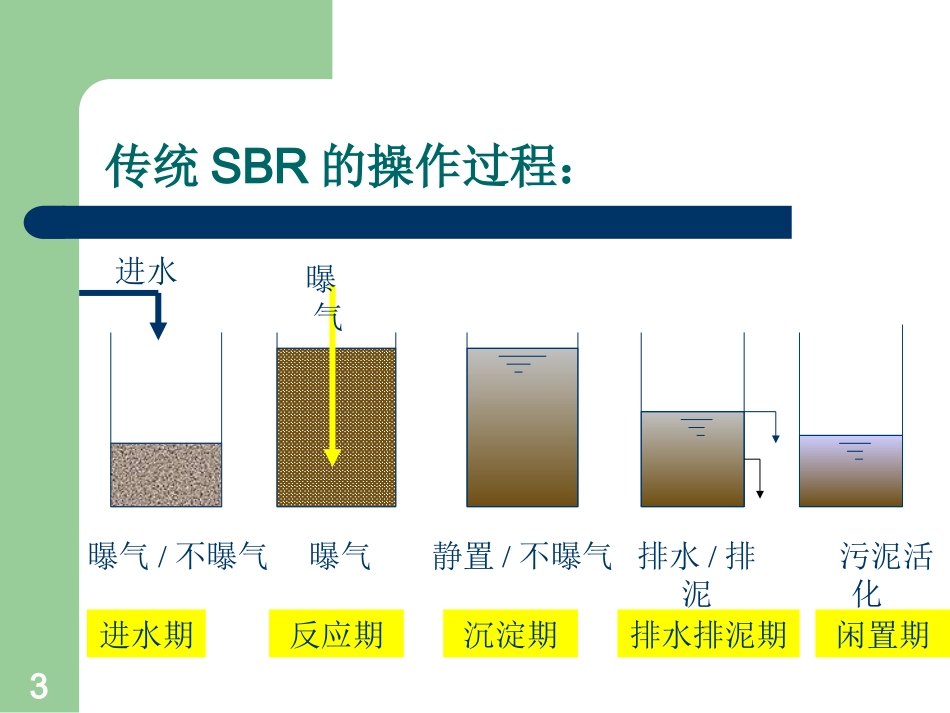

1第三讲SBR及改进型污水生物处理技术3-1概述3-2SBR工艺的研究和发展3-3SBR工艺的主要特点3-4SBR系统的工艺设计3-5SBR系统的运行控制要点2SBR及改进型污水生物处理技术3-1概述SBR是序列间歇式活性污泥法（SequencingBatchReactorActivatedSludgeProcess）的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。3传统SBR的操作过程：进水曝气曝气/不曝气曝气静置/不曝气排水/排泥污泥活化进水期反应期沉淀期排水排泥期闲置期4进水期三种运行方式：限制性曝气：充水结束再曝气；非限制性曝气：边进水边曝气；半限制性曝气：充水后期曝气。5SBR与传统污水处理工艺不同点：SBR技术采用时间分割的操作方式替代空间分割的操作方式；非稳定生化反应替代稳态生化反应；静置理想沉淀替代传统的动态沉淀。6SBR特征及特点：主要特征：是在运行上的有序和间歇操作。技术的核心：SBR反应池，该池集调节、初沉、生物降解、二沉等功能于一池，无污泥回流系统特点：处理工序不是连续的,而是间歇的、周期性的,污水一批一批地顺序经过进水、曝气、沉淀、排水,然后又周而复始。流程：进水曝气沉淀排水7为什么要采用SBR工艺？只需用一个反应池就能完成全部反应、沉淀工序；省去了连续流工艺中的二沉池；无回流污泥设施,使处理构筑物大大简化；节省占地；降低基建投资。8SBR的发展过程：20世纪70年代初Irvine教授开发了传统SBR；80年代初出现了连续进水的ICEAS工艺；Goranzy教授开发了CASS和CAST工艺；90年代比利时的SEGHERS公司开发了UNITANK工艺；我国于80年代中期开始对SBR进行研究。93-2SBR工艺的研究和发展3-2-1ICEAS3-2-2CASS3-2-3DAT—IAT3-2-4MSBR3-2-5UNITANK10传统SBR工艺的缺点：在一个池子中依时间顺序完成进水、曝气、沉淀、排水、排泥全过程,所有的工序都是间歇的；在操作上,需对各工序进行时序控制；至少需要两个池子交替进水；如果要求脱氮除磷,就必须在运行周期中增加缺氧、厌氧时段,因而必须相应延长运行周期。11ICEAS工艺：设立预反应区，污水连续进入预反应区；主反应区连续进水,也可同时沉淀、排水；水量较小时,一个池子就能解决问题；若要脱氮除磷,也要相应延长运行周期；容积利用率不够高,一般未超过60%。沉淀期进水影响分离，使进水量受到限制。12ICEAS工艺：13CAST工艺：最大改进是在反应池前端增加一个生物选择段；污水首先进入选择段,与来自主反应区回流的混合液混合,在厌氧条件下,聚磷菌优势繁殖,为高效除磷创造了条件；在主反应区,混合液的溶解氧0.5～1.0mg/L,污泥絮体的表面和内部将形成不同的溶解氧浓度,于是在池中同时存在好氧和缺氧微环境,因而产生同时硝化/反硝化;间歇进水，沉淀期不进水，间隙排水。14CAST工艺：附着生长填料最高水位最低水位出水空气剩余污泥进水回流污泥主反应区生物选择区潜污泵15与CAST工艺相比，CASS工艺在运行方式上略有不同：CAST工艺沉淀阶段不进水，其他阶段连续进水；而CASS工艺则只有在排水阶段停止进水，其他阶段都保持进水。16DAT--IAT工艺：需氧池(DemandAerationTank)和间歇曝气池(IntermittentAerationTank)。DAT池连续进水、连续曝气，IAT池完成曝气、沉淀、滗水和排出剩余污泥。格栅进水沉砂池DATIAT出水积泥池污泥回流1718DAT-IAT工艺运行过程：1.进水阶段不象常规SBR工艺间歇进水，而DAT—IAT工艺，污水连续进入DAT，然后连续流入IAT，进水操作控制简单，DAT—IAT双池系统也避免了水流短路。2.反应阶段污水首先在DAT池中连续曝气，池中水流呈完全混合流态，绝大部分有机物在此得到降解。经DAT处理后的混合液，通过两池间的二道导流墙组成的导流区，连续不断地进入IAT池，IAT间歇曝气以进一步去除有机物，使处理出水达到排放标准。19DAT-IAT工艺运行过程：3.沉淀阶段沉淀阶段仅发生在IAT池。当IAT停止曝气后，活性污泥絮体静态沉淀，与上清液分离。DAT流入IAT的混合液流速很低，不会对IAT的污泥产生扰动，所以沉淀效率显著高于一般沉淀池的动态沉淀。4.排水阶段排水阶段只发生在I...
