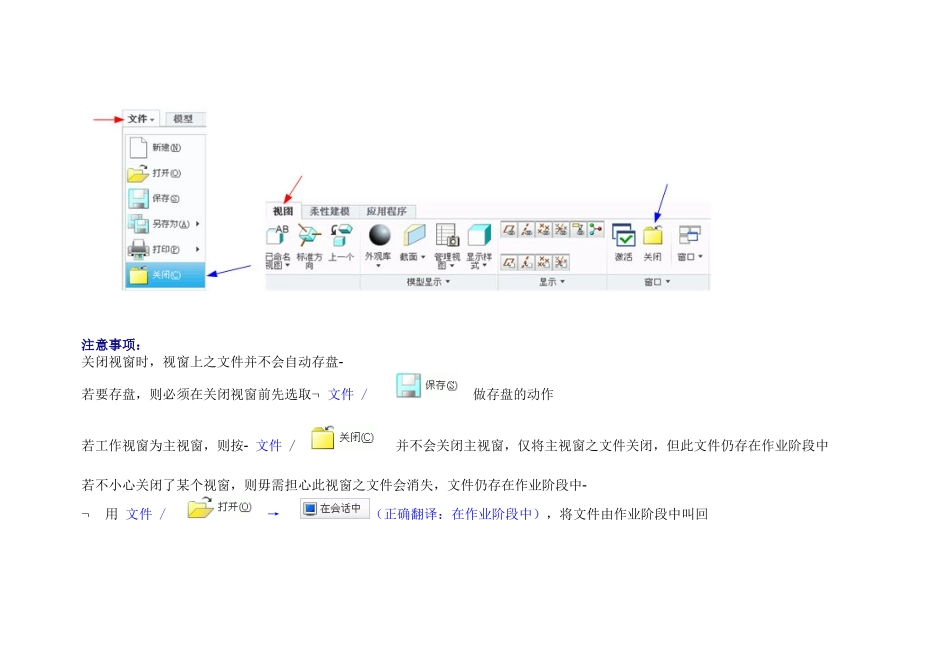

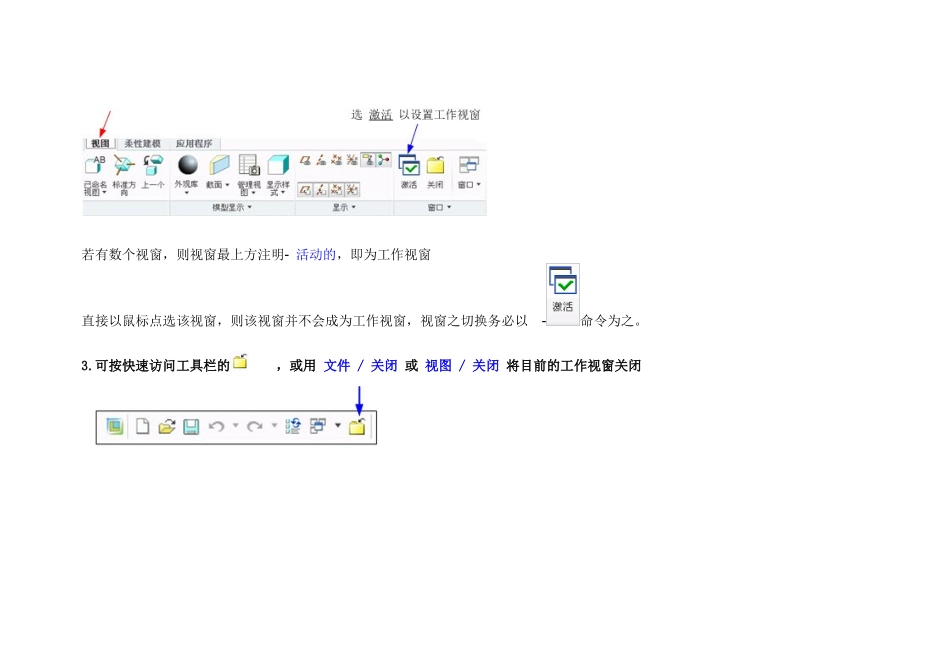

http://Lin.icax.org林清安专栏Creo2.0视窗操作原则如下：1.可打开数个视窗，且各视窗可在不同模块下运作2.视窗之间的切换直接在视窗/窗口下的文件清单中选择文件名称：以视窗/激活作切换：先以鼠标点取该视窗的“边界”，使该视窗成为最上层的视窗，再按，该视窗即变为工作视窗若有数个视窗，则视窗最上方注明活动的，即为工作视窗直接以鼠标点选该视窗，则该视窗并不会成为工作视窗，视窗之切换务必以命令为之。3.可按快速访问工具栏的，或用文件/关闭或视图/关闭将目前的工作视窗关闭注意事项：关闭视窗时，视窗上之文件并不会自动存盘若要存盘，则必须在关闭视窗前先选取文件/做存盘的动作若工作视窗为主视窗，则按文件/并不会关闭主视窗，仅将主视窗之文件关闭，但此文件仍存在作业阶段中若不小心关闭了某个视窗，则毋需担心此视窗之文件会消失，文件仍存在作业阶段中用文件/→（正确翻译：在作业阶段中），将文件由作业阶段中叫回文件缩放/平移/旋转鼠标直接控制零件旋转：按下鼠标滚轮零件缩放：滚动鼠标滚轮零件平移：Shift+按下鼠标滚轮使用命令控制动态定向(1)：对旋转中心进行零件旋转(2)：以屏幕的水平轴、铅直轴或屏幕的垂直方向做为基准轴，以旋转零件亦可在类型字段中选择首选项（正确中文翻译：偏好设置），设置对物体上的某个点、边或轴、坐标系等做旋转零件的标准方向图文教程用途命令「标准方向」可为等角图(Isometric)或不等角图(Trimetric)设置标准方向为等角图或不等角图设置图层图文教程用途图层树设置图层的范例(1)打开零件layer-1.prt(2)创建图层helmet，图层内容为(3)创建图层curves，图层内容为安全帽，然后隐藏此图层所有的曲线，然后隐藏此图层(4)创建图层head，图层内容为(5)创建图层picture，图层内容为头盔的影像图，人头，然后隐藏此图层然后隐藏此图层，并取消helmet图层的隐藏(6)取消head图层的隐藏(7)将人头设置为黄色(8)将安全帽设置为深蓝色产生零件的截面基准特征及其标记的显示基准特征及其标记将基准特征的标记显示写入配置文件基准平面简介图文教程基准特征概论基准(Datum)为特征的一种基准特征的主要用途：创建3D几何模型时的参考几何例如：一个圆孔可以一条基准轴当成其中心线此基准轴可做为圆孔半径标注的基准亦可创建相对于圆孔基准轴的其它特征基准特征可分为：基准平面、基准轴、曲线、点、坐标系基准平面简介基准平面的用途(1)标注尺寸(2)决定3D零件的方位(3)做为草绘平面(4)产生剖面基准平面的方向基准平面有正向与负向利用基准平面来设置3D物体的方向时，需指定正向那一侧的面所应朝向的方向创建基准平面的步骤图文教程(1)按(2)由现有零件选取点、线、面等参考几何基准平面的案例基准轴简介图文教程创建基准轴的步骤(1)按(2)由现有零件选取点、线、面等参考几何草图绘制的流程图文教程1.画几何外型2.标注尺寸及设置约束条件3.修改尺寸数值草图绘制的命令架构绘制线条简介编辑线条简介图文教程动态删除线条按，选取线条，被选取到的线条即被删除裁剪/延伸线条按，选取两条线，则系统自动裁剪或延伸两条线分割线条按，选取两条线的交点，则两条线分别在交点处被切成两段镜像线条选取线条→按→选取中心线→所选的线条镜像至另一侧移动/缩放/旋转线条按，进行线条的移动、缩放或旋转复制线条选取线条，按及编辑线条范例修改样条曲线标注尺寸图文教程圆或圆弧的尺寸标注(1)半径&直径(2)旋转草图之直径角度标注(1)两线段夹角(2)圆弧长度和角度圆锥弧的尺寸标注按画圆锥弧，尺寸会自动标注，包括：两端点间之相对位置尺寸、两端点之角度尺寸、rho值rho值愈大，则圆锥弧越膨；rho值愈小，则圆锥弧越扁圆锥弧的尺寸包含两个端点的角度尺寸，若欲改变角度尺寸的标注方式，则其流程如下：(1)选曲线，(2)选曲线的一个端点（以做为旋转轴），(3)选中心线（以做为角度标注参考线），(4)以鼠标滚轮指定角度尺寸摆放的位置样条曲线的尺寸标注按，画出样条曲线后，系统会自动标注曲线头尾两端点的相对位置尺寸，此外，我们亦可给定两端点的角度尺寸，标注的步骤为：(1)选曲线，(2)选曲线的一个端点（以做为旋转轴），(3)选...
