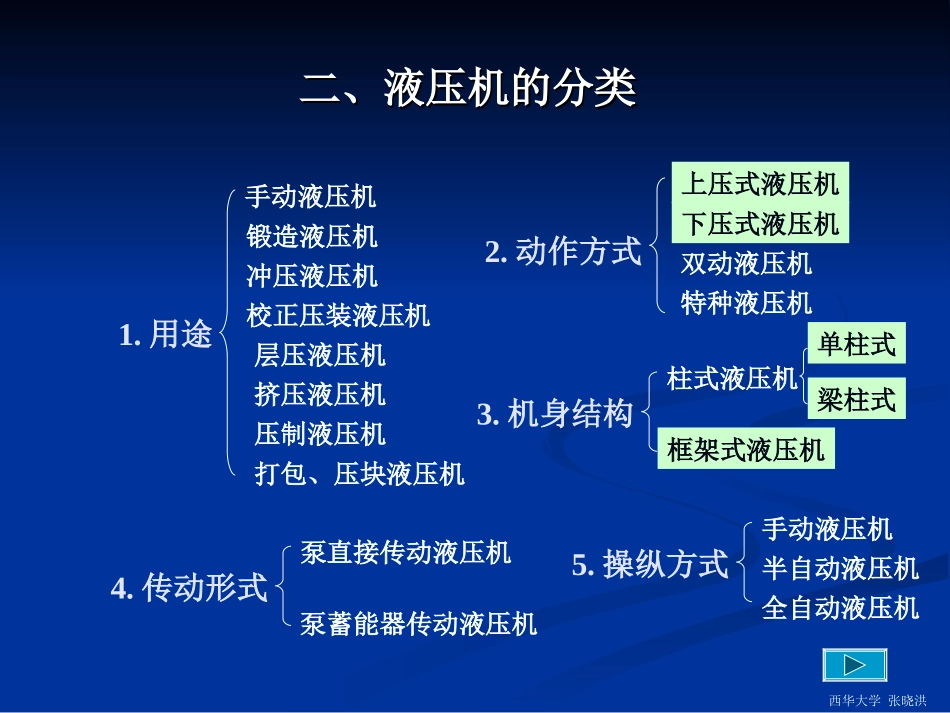

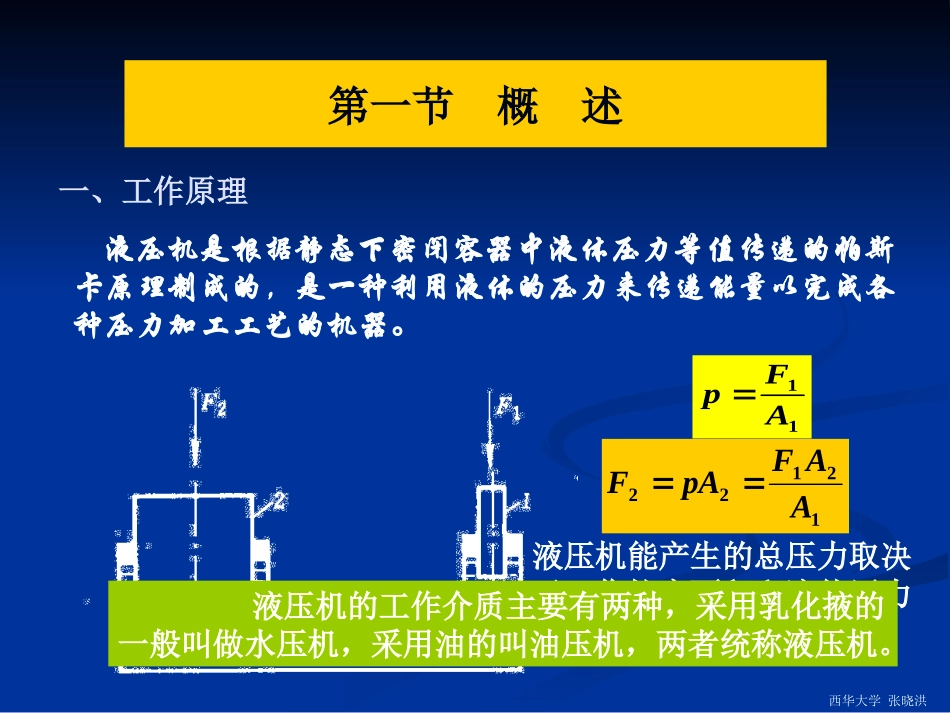

西华大学张晓洪第三章液压机第三章液压机第一节概述本章内容有：第二节液压机的本体结构第三节液压系统第四节液压机的主要技术参数及其选用西华大学张晓洪第一节概述液压机是根据静态下密闭容器中液体压力等值传递的帕斯卡原理制成的，是一种利用液体的压力来传递能量以完成各种压力加工工艺的机器。一、工作原理11AFp12122AAFpAF液压机能产生的总压力取决于工作柱塞面积和液体压力的大小。液压机的工作介质主要有两种，采用乳化掖的一般叫做水压机，采用油的叫油压机，两者统称液压机。西华大学张晓洪二、液压机的分类二、液压机的分类1.用途手动液压机锻造液压机冲压液压机校正压装液压机层压液压机挤压液压机压制液压机打包、压块液压机2.动作方式上压式液压机下压式液压机双动液压机特种液压机3.机身结构柱式液压机框架式液压机4.传动形式泵直接传动液压机泵蓄能器传动液压机5.操纵方式手动液压机半自动液压机全自动液压机单柱式梁柱式西华大学张晓洪三、液压机型号表示方法三、液压机型号表示方法（□）△△－▲（□）类代号同一型号产品变型顺序号A、B、…组型代号主参数代号（标称压力×10－4N）重大改型顺序号A、B、…（□）通用特性代号Y16西华大学张晓洪四、液压机的特点四、液压机的特点容易获得大的工作压力。容易获得大的工作行程，并可在行程的任何位置上产生额定的最大压力，可以进行长时间保压。容易获得大的工作空间。压力和速度可在大范围内方便地进行无级调速。能可靠防止过载。液压元件已通用化、标准化、系列化，设计、制造、维修方便，操作方便，便于实现自动化。工作平稳，撞击、振动和噪声都较小，对工人健康、厂房基础、周围环境和设备本身都大有好处。以高压液体为工作介质，对液压元件精度要求较高，结构较复杂，机器的调整、维修较困难；高压液体泄漏难以避免。效率低，速度慢，生产率不高。由于液体的可压缩性，在快速卸载时容易在本体或液压系统中产生振动，故液压机不太适合于冲裁、剪切等切断类工艺。西华大学张晓洪第二节液压机的本体结构本体部分操纵及液压部分动力部分一、典型的总体结构类型有：液压机主要结构包括：1、机架部件2、液压缸部件3、附属装置1、梁柱组合式2、单臂式3、双柱下拉式4、框架式西华大学张晓洪二、机架部件（梁柱二、机架部件（梁柱式）式）机架部件也叫做机身，是液压机的一个重要基本部件，工作时要承受全部的工作载荷，液压机的其它零部件也都安装在机身上以形成一个整体。立柱是重要的受力部件，又兼作活动横梁的运动导轨。机身的强度、刚度及其制造精度和安装精度的高低，不仅影响着设备本身的工作性能和使用寿命，还直接影响着安装在设备上的各种成形模具的寿命，甚至影响到生产能否顺利完成。因此，机身必须有足够的强度、刚度和精度，并应便于安装、调整和使用、维修。西华大学张晓洪11、立柱、立柱立柱与横梁的连接双螺母式锥台式锥套式立柱的导向立柱的预紧方式加热预紧：拧外螺母超压预紧：拧内螺母立柱的结构与材料材料：35、45、40Cr、20MnV、20MnSiMo结构：实心（2500t以下）与空心（3000t以上）西华大学张晓洪22、横梁、横梁（1）上横梁（2）活动横梁（3）下横梁西华大学张晓洪三、液压缸部件三、液压缸部件差动柱塞式活塞式——缸内表面全加工；双向推力、速度不等。柱塞式——制造容易；只能单方向作用。（2）实例：Y32-300型液压机的活塞式双作用缸注意结构问题、装配、受力等…（3）缸的材料铸钢、球墨铸铁、合金钢、无缝钢管（小径）（1）（4）导套与密封导套：作用、尺寸密封：作用、基本要求材料、形状西华大学张晓洪（（55）液压缸的损坏）液压缸的损坏①损坏情形a）疲劳裂纹圆筒筒壁、法兰部分、缸底b）气蚀缸内壁②损坏原因设计环节加工制造环节安装环节西华大学张晓洪四、附属装置四、附属装置附属装置包括：（1）顶出装置（2）活动横梁保险装置（3）打料装置（4）冲裁缓冲器西华大学张晓洪（（11）顶出装置）顶出装置①作用与曲柄压力机的气垫相似顶出工件浮动压边浮动压制②工作过程顶出动作浮动压边③其它大型液压机的顶出横梁联锁机构西...
