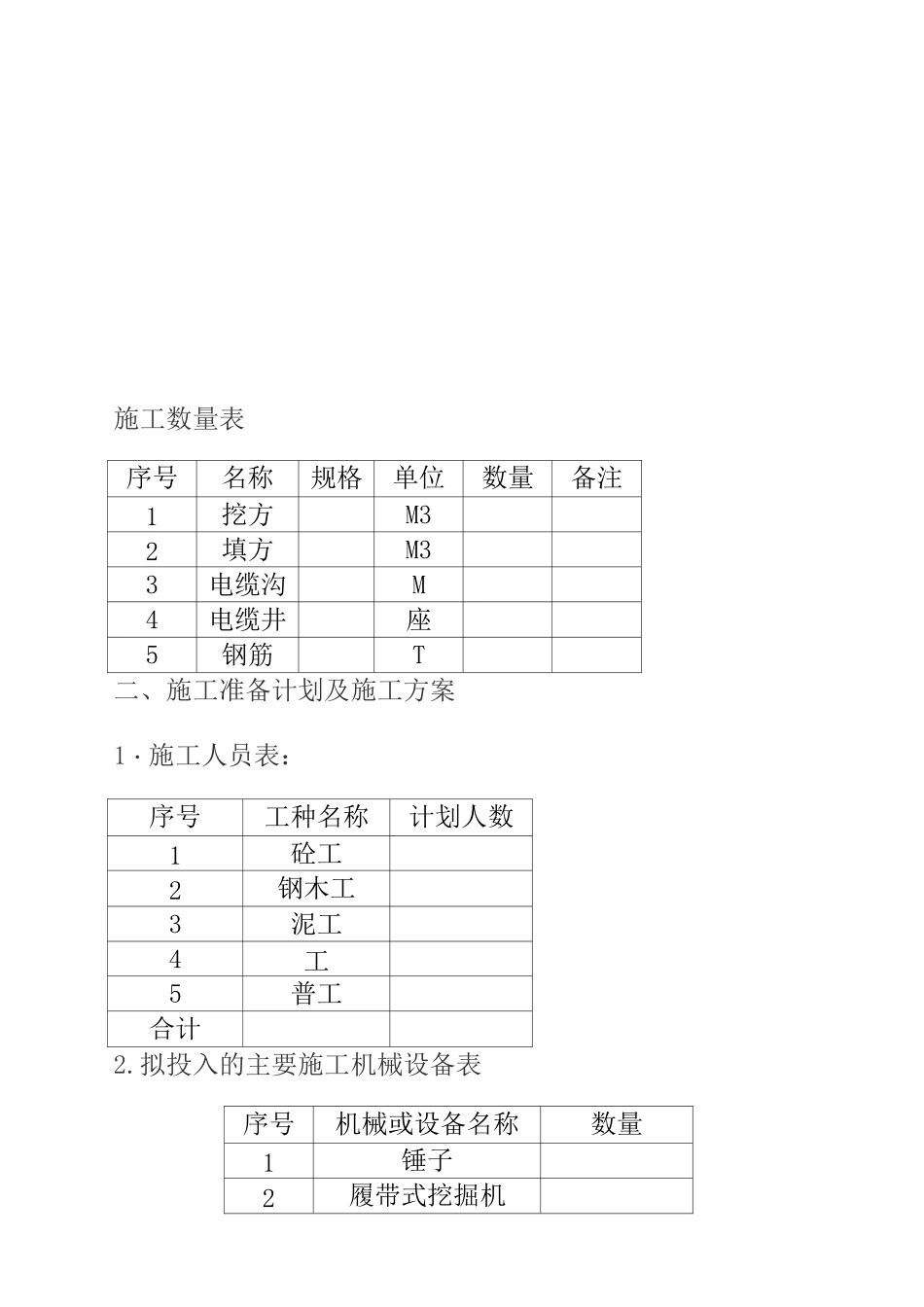

公司标准化编码[QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电缆沟及电缆井的施工方案一、编制依据及原则1.编制依据(1)《建筑地基基础设计规范》GB50007-2002；(2)《混凝土结构设计规范》(GB50010-2010)(3)《建筑抗震设计规范》(GB50011-2010)(4)《构筑物抗震设计规范》GB50191-93?(5)《建筑地基处理技术规范》(JGJ?79-2002)(6)《35Kv及以下电缆敷设图集》(94D101-5)(7)我单位进一步现场踏勘所掌握的情况和资料；(8)招标文件规定的适用于本工程的各种施工规范;二、工程概况1•工程简介:施工数量表序号名称规格单位数量备注1挖方M32填方M33电缆沟M4电缆井座5钢筋T二、施工准备计划及施工方案1・施工人员表：序号工种名称计划人数1砼工2钢木工3泥工4工5普工合计2.拟投入的主要施工机械设备表序号机械或设备名称数量1锤子2履带式挖掘机3自卸汽车4机动翻斗车5电动潜水泵6柴油发电机7砂浆拌和机8砼拌和机9电动夯10插入式砼振动器11平板振动器3.主要检验机具配置表-序^名称单位数量规格型号备注1水准仪台2经纬仪台3塔尺把4检测尺把5检测尺把6钢卷尺把7钢卷尺把8钢板尺把9水平尺―把10水平尺―把4.工程投入的主要物资名称单位数量1水泥T2钢筋T3中粗砂M34碎石40〜15mmM35挖方M36填方M37PVC塑料管M8镀锌铁件T9预制盖板M310三、电缆井及电缆沟施工1•施工流程：电缆沟井及过道路电缆沟：定位放线f沟槽开挖f垫层f底板钢筋绑扎和模板安装f底板混凝土浇捣f排架搭设f板墙钢筋绑扎f内模板和顶板模板安装f顶板钢筋绑扎f外模板安装f混凝土浇捣f拆模f—6X60镀锌扁钢安装f沟壁粉刷。2.工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。3.电缆沟施工准备1•沟槽开挖本工程现场土质情况较好，采取人工配合机械严格按施工设计边坡进行，边坡为1：，沟槽两侧留的操作面宽。若遇到周边环境较差不适合机械开挖的段面，采用人工进行开挖。在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于5米。沟底应按千分之三设置纵坡，每50米设置设置©500深米的集水井，沟槽开挖过程中及结构施工中，均应进行临时施工排水，用水泵将集水抽排至施工范围外的排水系统，保持管道施工在无水条件下进行。电缆沟施工后沟槽不得长期停置，应及时回填以保证沟槽回填的质量。在施工管道时，开挖到设计标高，请设计人员、监理、业主现场验槽后，确保电缆沟基础达到设计要求。2•基坑围护电缆沟井四面采用放坡形式，并采用砂浆护坡，坡比为1:。3.定位放线和沟槽开挖1•根据设计总平面图布置的电缆沟坐标，利用已建立的全站平面及高程控制网用全站仪进行投、分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼作高程控制点（标出高程读数）。所有控制桩布设确定后应定期复核，控制桩根部采用C20混凝土进行坞桩，以确保坐标和高程控制的准确。2.沟槽开挖用1m3反铲挖土机主挖，挖土时应由施工员跟机指挥。基底及边坡应留300mm余量辅以人工修挖，以确保基底和边坡的平直及平整。沟槽挖土时应由技术员用水准仪跟测，用顶部涂大红漆的小竹桩钉出标高控制桩，小竹桩布设间距为1m2点，确保基坑开挖标高符合设计图纸要求。3•在沟槽开挖过程中，如发现基坑底土质为回填土、松土或挖土过程中出现不明地下设施及发现土质不符设计要求时应立即停止挖土作业，及时向业主、设计、监理部门汇报，待上述部门作出书面的明确答复、妥善处理意见并实施后才能继续作业。4•沟槽开挖后及时进行垫层施工，垫层混凝土C15。垫层厚度根据电缆沟沟底排水坡度进行施工，确保沟底泄水一次施工完成，排水管道随垫层施工一起施工完成，保证电缆沟砌筑完成后排水通畅。4.排管基础大片垫层采用排砌，严格控制砼管基础强度，必须达到C20以上，振动密实无蜂窝，基础中线每侧宽度允许偏差0〜10mm。排管砼基础浇捣时注意不要让插入棒接触到排管模板，立模时要注意模板平整度及上油。5...
