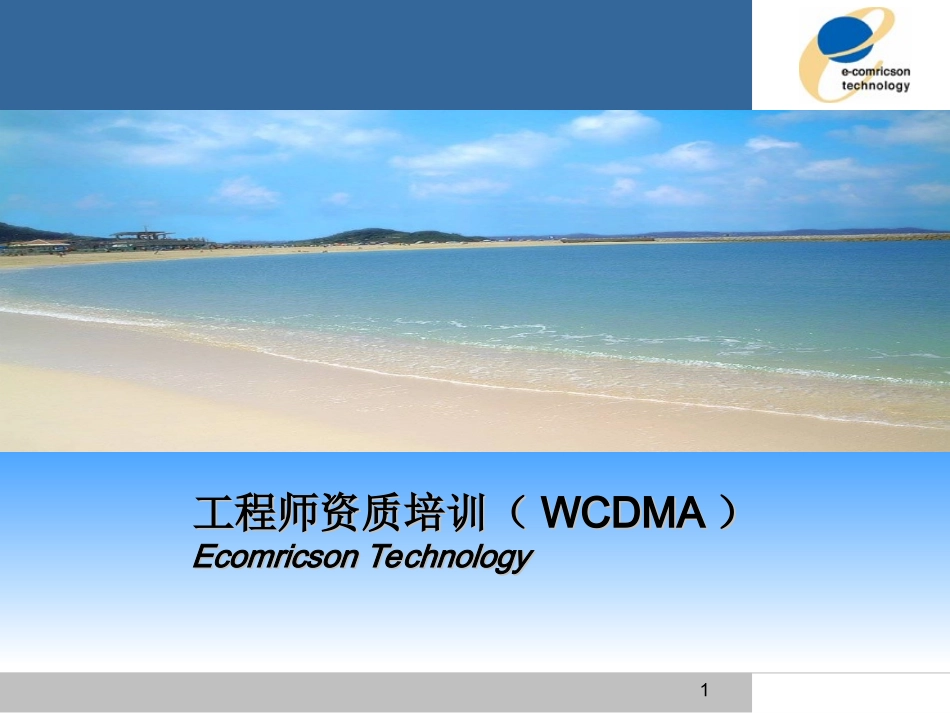

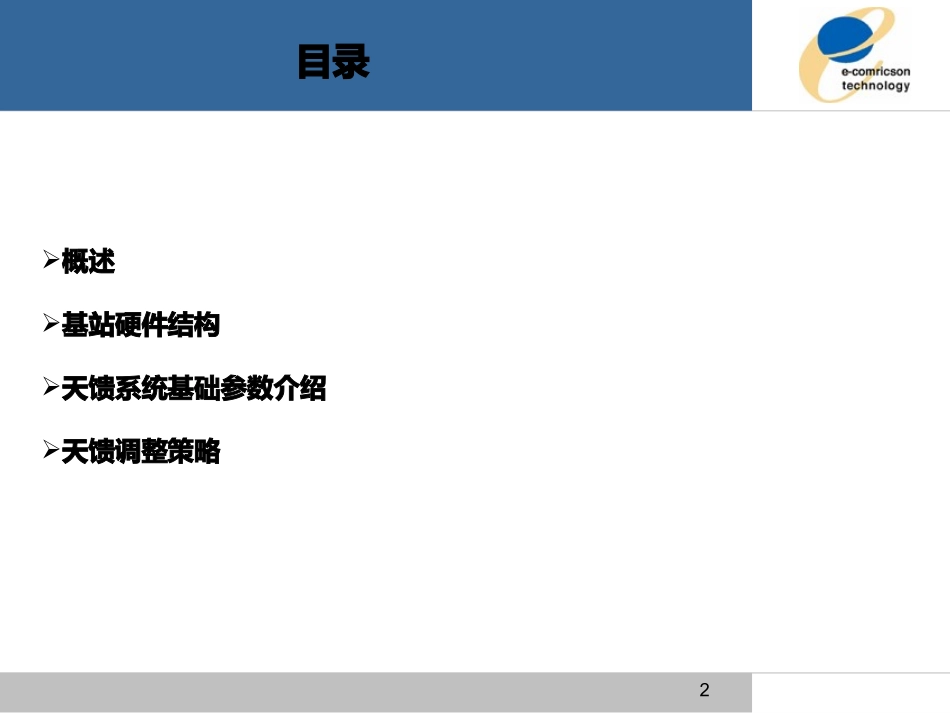

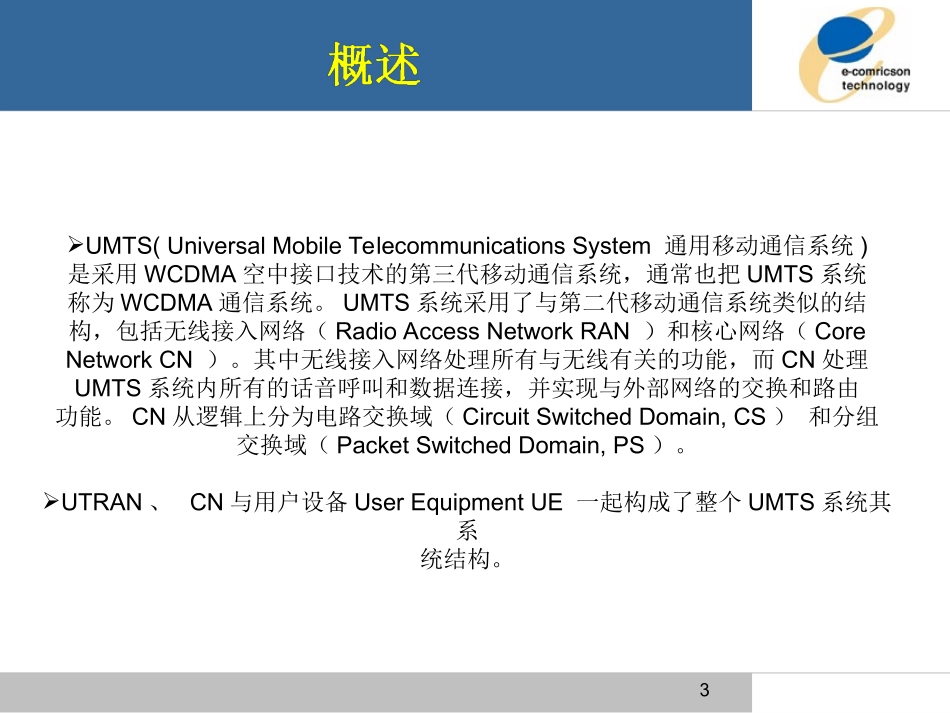

1工程师资质培训（工程师资质培训（WCDMAWCDMA））EcomricsonTechnologyEcomricsonTechnology2概述基站硬件结构天馈系统基础参数介绍天馈调整策略目录3UMTS(UniversalMobileTelecommunicationsSystem通用移动通信系统)是采用WCDMA空中接口技术的第三代移动通信系统，通常也把UMTS系统称为WCDMA通信系统。UMTS系统采用了与第二代移动通信系统类似的结构，包括无线接入网络（RadioAccessNetworkRAN）和核心网络（CoreNetworkCN）。其中无线接入网络处理所有与无线有关的功能，而CN处理UMTS系统内所有的话音呼叫和数据连接，并实现与外部网络的交换和路由功能。CN从逻辑上分为电路交换域（CircuitSwitchedDomain,CS）和分组交换域（PacketSwitchedDomain,PS）。UTRAN、CN与用户设备UserEquipmentUE一起构成了整个UMTS系统其系统结构。4这里仅将平常接触的比较多的几个部分进行讲解UEUserEquipmentUE是用户终端设备它主要包括射频处理单元基带处理单元协议栈模块以及应用层软件模块等UE通过Uu接口与网络设备进行数据交互为用户提供电路域和分组域内的各种业务功能包括普通话音数据通信移动多媒体Internet应用如E-mailWWW浏览FTP等5•UE包括两部分MEMobileEquipment提供应用和服务USIMUMTSSubscriberModule提供用户身份识别UTRANUMTSTerrestrialRadioAccessNetworkUMTSUTRAN即陆地无线接入网分为基站NodeB和无线网络控制器RNC两部分NodeBNodeB是WCDMA系统的基站（即无线收发信机），通过标准的Iub接口和RNC互连，主要完成Uu接口物理层协议的处理，它的主要功能是扩频调制、信道编码及解扩、解调、信道解码，还包括基带信号和射频信号的相互转换等功能。同时它还完成一些如内环功率控制等的无线资源管理功能，它在逻辑上对应于GSM网络中基站（BTS）。NodeB由下列几个逻辑功能模块构成：RF收发放大、射频收发系统TRX、基带部分（BaseBand）、传输接口单元、基站控制部分6•RNCRadioNetworkControllerRNC是无线网络控制器主要完成连接建立和断开切换宏分集合并无线资源管理控制等功能具体如下(1)执行系统信息广播与系统接入控制功能(2)切换和RNC迁移等移动性管理功能(3)宏分集合并功率控制无线承载分配等无线资源管理和控制功能7基站硬件介绍现网基站类型基站硬件介绍8RBS3206RRURBS3418R6000系列RBS3206RBS3418/3518+RRUCoverageCapacityRBS6000RBS3206概述支持6个射频单元每个射频单元支持2个载波输出功率支持20W、40W和60W最大支持6×2or或3×4支持1536/1536CE支持HSPA，64QAM，MIMO支持多种传输方式，E1/J1/T1,STM-1,E3/T3,Ethernet机柜尺寸1850×600×400mm电源：＋24V、－48V和220V交流RBS3206硬件布局主要单元配置数目：•RU：1～6•FU：1～6•CBU：1～2•TXB:1~4•RXB:1~12•ETB:0~8•RUIF：1～2•PSU:0~4•PDU:1•AUH:0~1CBURAXB/ETBRAXBRUIFE1E1E1E1RAXBRAXBTXBTXBRAXBRAXB/ETBETBETBCBURAXBRAXBRUIFETBETBRAXBRAXBTXBTXBE1E1E1E1RAXB/ETBRAXB/ETBERICSSON主单元模块(MU)•1、CBU基本控制单元，槽位1•2、ET-MFXIP接口的传输板槽位2•3、ET-MC1传输板，槽位3•4、RAX板，槽位8,9•5、TX6HS-06板，槽位11•6、RUIF无线单元接口板，槽位12FU—滤波单元•发射信号的滤波•接收信号的滤波和放大•为ASC/TMA和RET供电和通信•监控天线硬件RU—射频单元•放大来自FU的接收信号•无线信号的模数转换•为FU、ASC/TMA和RET提供直流电源•数字预失真•放大发射信号•内部温度监控并可发布温度告警CBU—基带的控制单元•装载基站软件•内部流量的交换功能•ATM流量管理•支持ATM和TDM传输•提供4个E1传输接口，•通过背板为其它基带板提供电源分配•接收并在基站内提供同步时钟–提供GPS接口，支持1PPS同步时钟信号RAXB—基带接收板•上行接收信号的基带处理–解调–解码TXB—基带发射板•下行发射信号的基带处理–软切换和更软切换–传输信道处理–编码–调制和扩频–物理信道的合路RUIF—无线单元接口•实现无线单元与基带之间的通信–控制信号–同步信号–Gamma数据RBS3418概述容量•最大支持512/768（UL/DL）CE•支持HSPA，64QAM，MIMO•最大支持...
