wifi-基站-室外测试方案模板

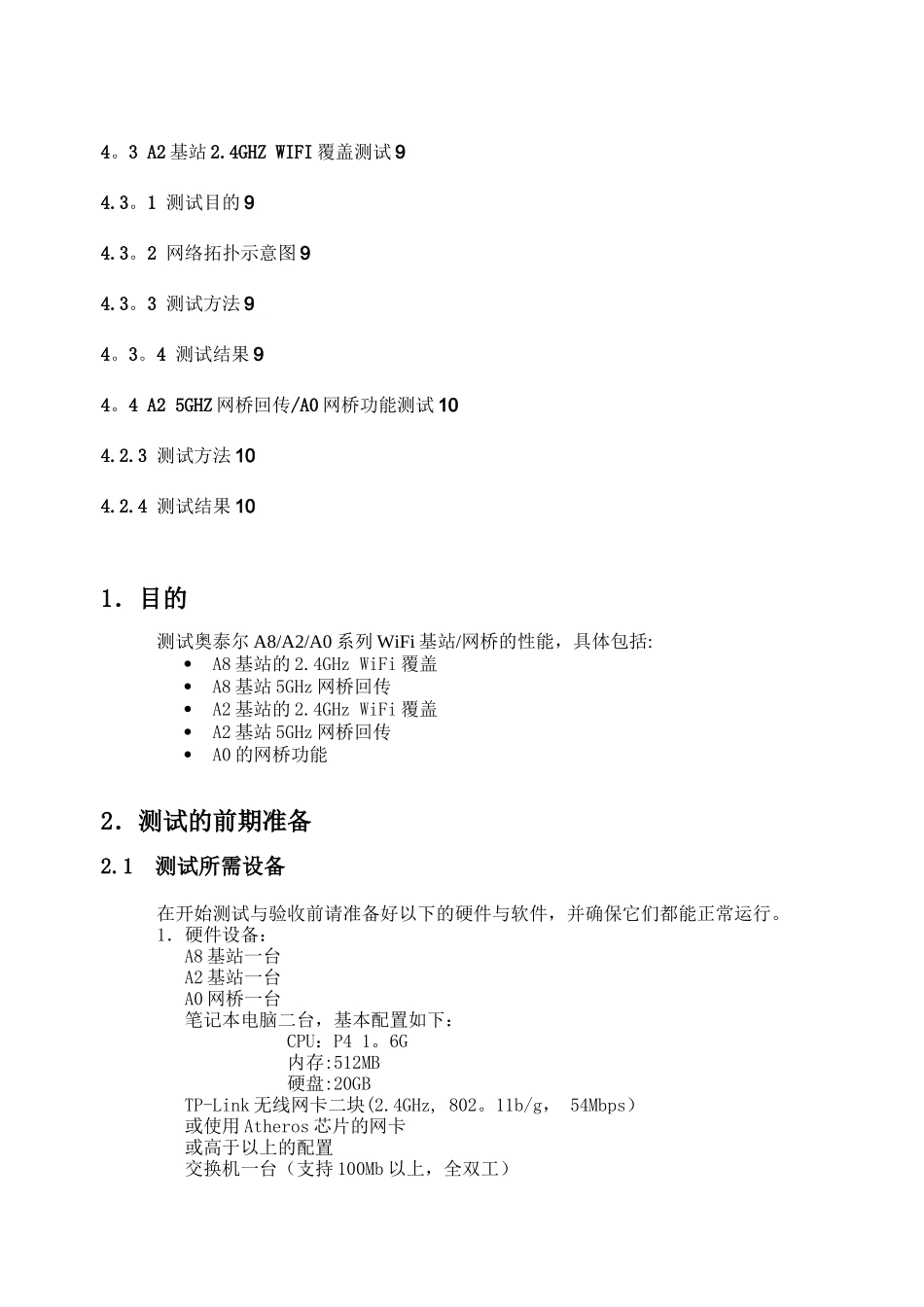

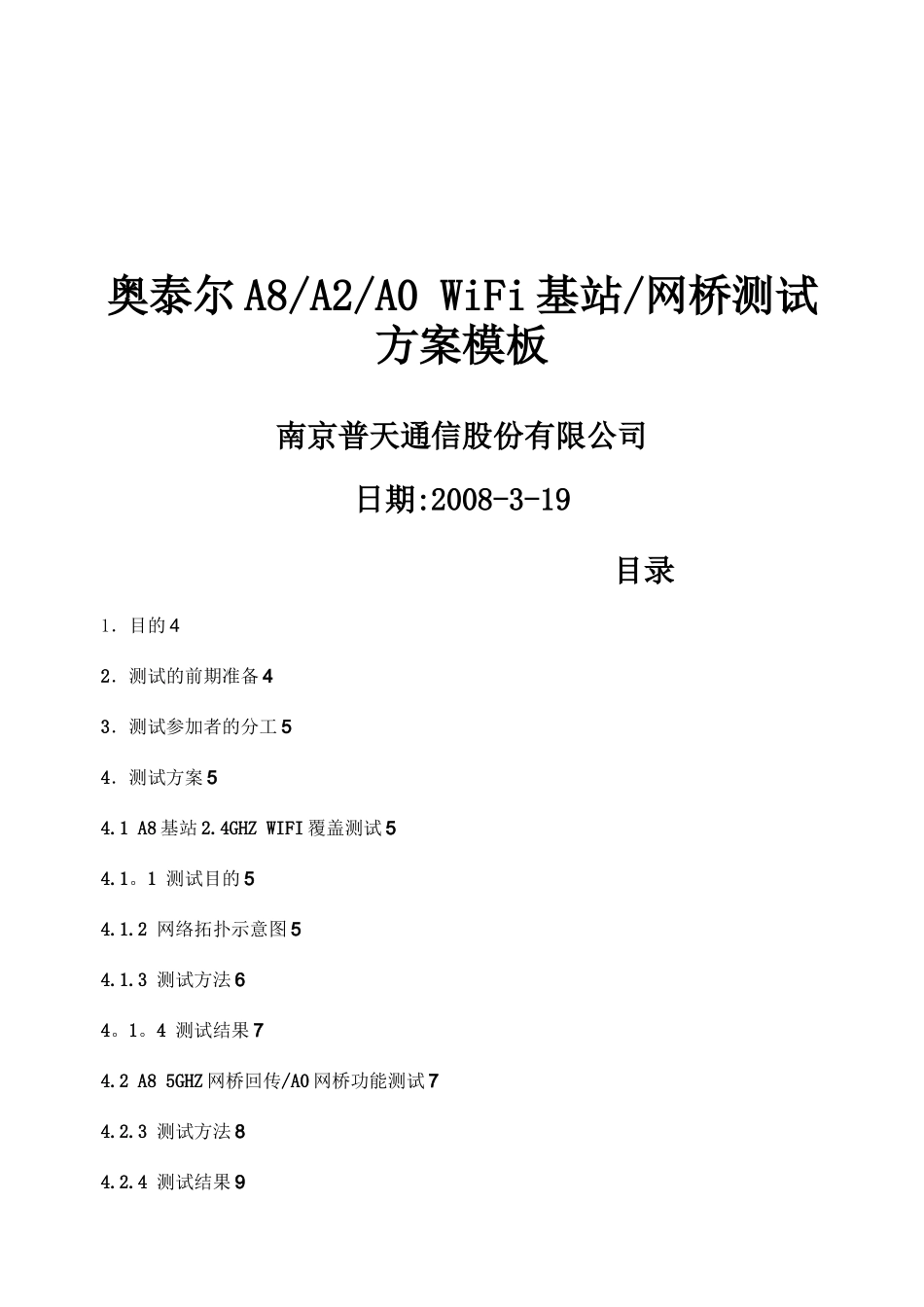

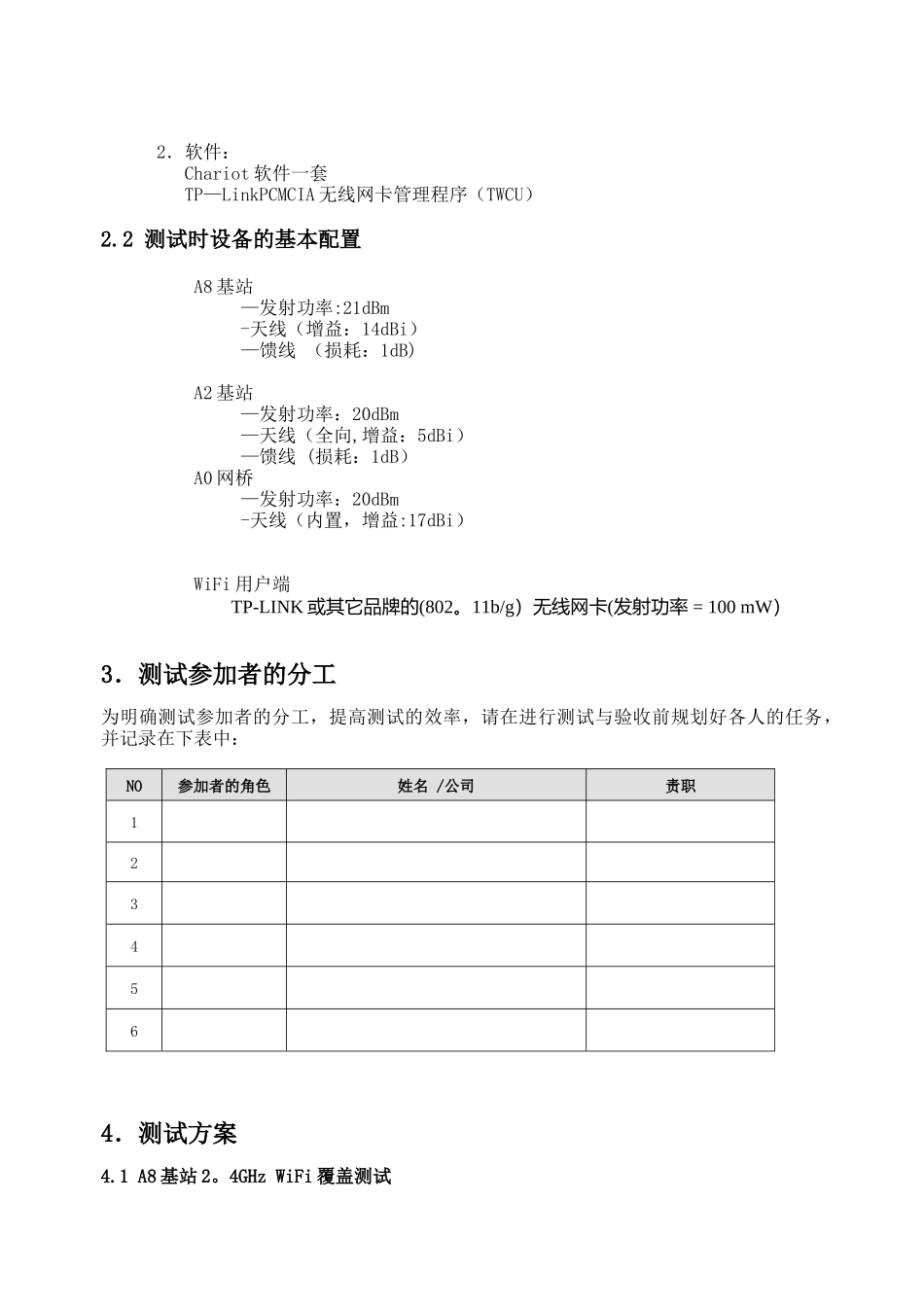

奥泰尔 A8/A2/A0 WiFi 基站/网桥测试方案模板南京普天通信股份有限公司日期:2008-3-19目录1．目的 42．测试的前期准备 43．测试参加者的分工 54．测试方案 54.1 A8 基站 2.4GHZ WIFI 覆盖测试 54.1。1 测试目的 54.1.2 网络拓扑示意图 54.1.3 测试方法 64。1。4 测试结果 74.2 A8 5GHZ 网桥回传/A0 网桥功能测试 74.2.3 测试方法 84.2.4 测试结果 94。3 A2 基站 2.4GHZ WIFI 覆盖测试 94.3。1 测试目的 94.3。2 网络拓扑示意图 94.3。3 测试方法 94。3。4 测试结果 94。4 A2 5GHZ 网桥回传/A0 网桥功能测试 104.2.3 测试方法 104.2.4 测试结果 101．目的测试奥泰尔 A8/A2/A0 系列 WiFi 基站/网桥的性能，具体包括:A8 基站的 2.4GHz WiFi 覆盖A8 基站 5GHz 网桥回传A2 基站的 2.4GHz WiFi 覆盖A2 基站 5GHz 网桥回传A0 的网桥功能2．测试的前期准备2.1 测试所需设备在开始测试与验收前请准备好以下的硬件与软件，并确保它们都能正常运行。1．硬件设备：A8 基站一台A2 基站一台A0 网桥一台笔记本电脑二台，基本配置如下： CPU：P4 1。6G 内存:512MB 硬盘:20GBTP-Link 无线网卡二块(2.4GHz, 802。11b/g， 54Mbps）或使用 Atheros 芯片的网卡 或高于以上的配置 交换机一台（支持 100Mb 以上，全双工）2．软件：Chariot 软件一套TP—LinkPCMCIA 无线网卡管理程序（TWCU）2.2 测试时设备的基本配置A8 基站—发射功率:21dBm-天线（增益：14dBi）—馈线 （损耗：1dB)A2 基站—发射功率：20dBm—天线（全向,增益：5dBi）—馈线 (损耗：1dB）A0 网桥—发射功率：20dBm-天线（内置，增益:17dBi）WiFi 用户端TP-LINK 或其它品牌的(802。11b/g）无线网卡(发射功率 = 100 mW）3．测试参加者的分工为明确测试参加者的分工，提高测试的效率，请在进行测试与验收前规划好各人的任务，并记录在下表中：NO参加者的角色姓名 /公司责职1234564．测试方案4.1 A8 基站 2。4GHz WiFi 覆盖测试4。1.1 测试目的检验 A8 基站的大范围 WiFi 的覆盖效果.4。1.2 网络拓扑示意图测试所用的网络拓扑如下图所示。各个设备的连接与作用说明如下：1．A8 通过与一条以太网线与一个 IP 网络相连。2．一台笔记本电脑（NB1）与 A8 连接在同一台交换机上，它将被当作一台 FTP 服务器进行连接与流量测试。3．NB1 与 A8 之间的连接速率不能低于 20M...
