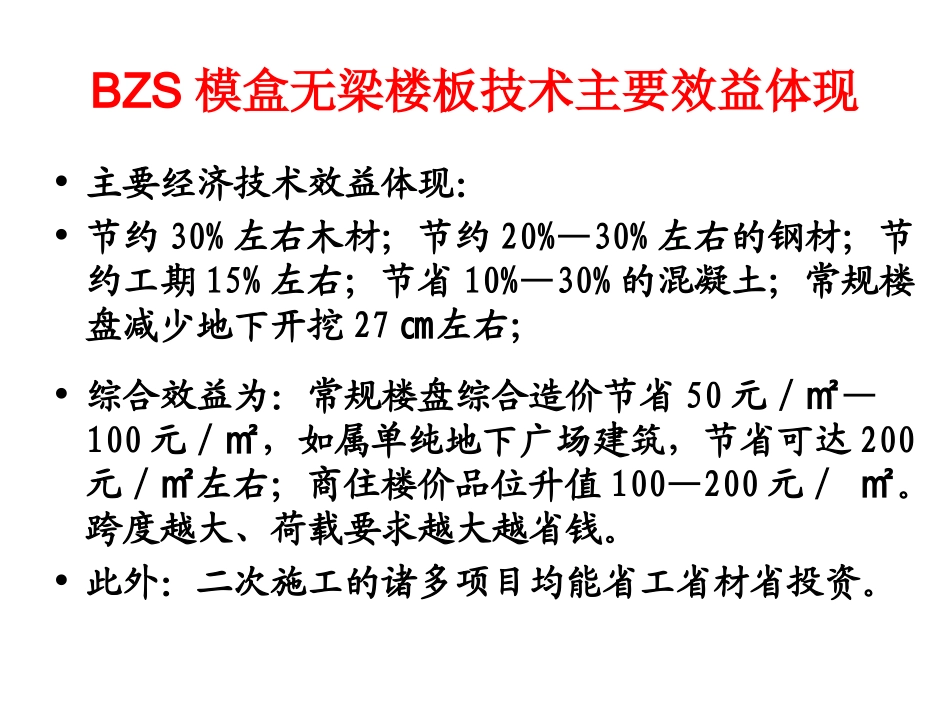

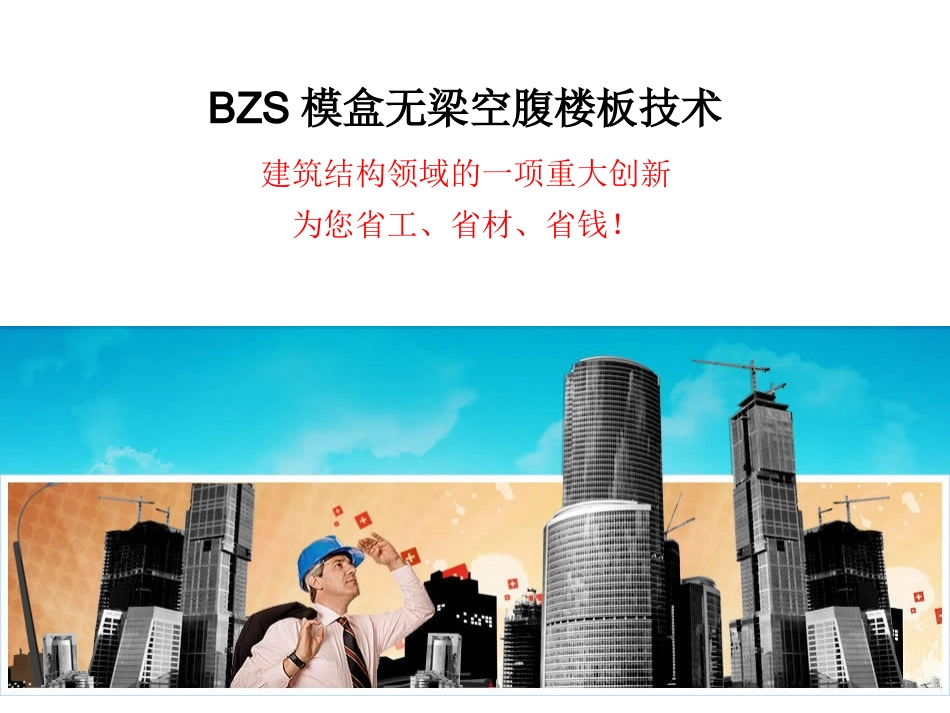

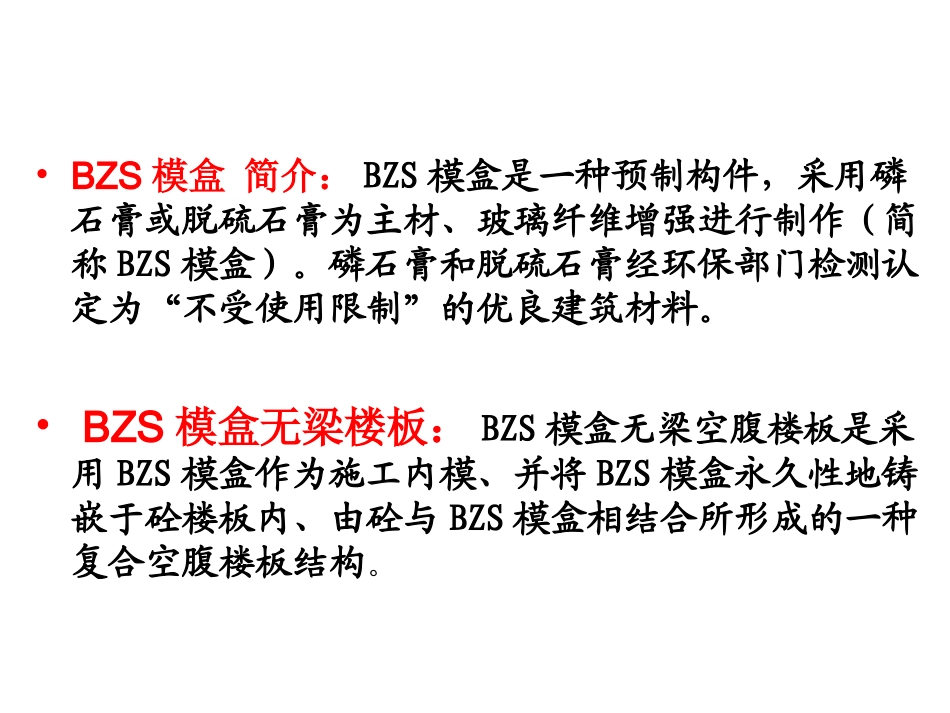

BZS模盒无梁空腹楼板技术建筑结构领域的一项重大创新为您省工、省材、省钱!•BZS模盒简介:BZS模盒是一种预制构件,采用磷石膏或脱硫石膏为主材、玻璃纤维增强进行制作(简称BZS模盒)。磷石膏和脱硫石膏经环保部门检测认定为“不受使用限制”的优良建筑材料。•BZS模盒无梁楼板:BZS模盒无梁空腹楼板是采用BZS模盒作为施工内模、并将BZS模盒永久性地铸嵌于砼楼板内、由砼与BZS模盒相结合所形成的一种复合空腹楼板结构。BZS模盒无梁楼板技术主要效益体现•主要经济技术效益体现:•节约30%左右木材;节约20%—30%左右的钢材;节约工期15%左右;节省10%—30%的混凝土;常规楼盘减少地下开挖27㎝左右;•综合效益为:常规楼盘综合造价节省50元/—㎡100元/㎡,如属单纯地下广场建筑,节省可达200元/㎡左右;商住楼价品位升值100—200元/㎡。跨度越大、荷载要求越大越省钱。•此外:二次施工的诸多项目均能省工省材省投资。BZS模盒的资质地位(一)•梦真BZS模盒拥有贵州省建设厅和贵州省建设新技术新产品推广管理办公室共同颁发的《贵州省建设新技术推广项目证书》。•并获得《贵州省土木建筑工程科技创新三等奖》和国家六项专利。•梦真BZS模盒产品及用材及其施工工艺技术获国家建筑设计规范高度认可,并已与各建设设计院(所)形成建筑设计的充分衔接,只要投资方提出需求,多数建筑设计院(所)均能设计,现已在全国六个省市区设有分公司,并有多个工程案例。•同时,我公司具备一级建筑工程设计资质,完全可以提供设计、供应和指导“一条”龙服务。也可以给工程方提供原设计的修改调整。BZS模盒的资质地位(二)•BZS模盒的应用完全符合国家有关建筑设计及验收规范•《建筑结构荷载规范》GB50009-2001•《建筑抗震设计规范》GB50011-2001•《高层建筑混凝土结构规程》JBJ3-2002•《混凝土结构设计规范》GB50010-2001•《混凝土结构工程施工质量验收规范》GB50204-2003•《人民防空地下室设计规范》GB50038•BZS模盒无梁空腹楼板技术在设计上的应用由我公司设计师与您的建筑设计师对接即可,也可委托我公司全案设计,不需增加额外设计费用(修改除外)。BZS模盒省工、省材、省钱详解•一、省木材:•1、减少支木30%左右;•2、省去主梁、次梁盒子板材;•3、减少护坡治理板材;•4、减少30%左右的独立支柱盒子板材;•5、减少楼板模板损坏,提高模板重复利用率;•此项总体省木材30%左右,省人工15—20%。•二、省钢材:(以常规荷载为例)•1、省去底筋;•2、省去次梁筋(由¢18—¢25的次梁筋减为¢14—¢16的肋筋);•3、省纵向箍筋50%—60%(由矩形箍筋变为单根钩筋);•4、面筋变小,用量(重量)减少(由常规¢14—¢16减为¢8—¢12);•5、减少独立支柱用筋30%左右;•6、缩短承重柱用筋长度(以60㎝主梁为例,由60㎝+12㎝混凝土=72㎝(厚度)减为30㎝+5㎝混凝土,即72㎝—35㎝=省27㎝高度/层)•7、减少护坡治理用筋长度;减少车道用筋量;•总体可省钢材40%左右,省人工20%左右。•三、省混凝土•1、省30%的独立支柱混凝土;•2、省次梁混凝土;•3、省楼板混凝土(常规12㎝—5㎝=省7㎝)•4、减少护坡混凝土用量;•5、减少车道混凝土用量;•此项总体节省混凝土10%—30%,省人工20%左右。•四、省其他:•1、减少负一层土石方开挖深度27㎝左右(以常规60㎝主梁为例);•2、减少管线安装长度(消除了绕梁用量);•3、节省空间27㎝左右/层(以常规60㎝主梁比较;•4、减少二次施工(如吊顶)用材;•备注:BZS模盒搬运安装用工量与扎底筋用工量持平。无支柱跨度与承载力及应用•一、无支柱跨度:可用于9~18米跨度的普通楼板,15~25米跨度的预应力楼板;•二、承载力:楼板抗弯承载力提高为原来的4~20倍,以560㎝X(15㎝+15㎝)规格模盒为例,可用于跨度达18米的大空间商用楼层。•实际应用中特别适用于建设多层停车楼,大空间大厅、库房、教室、演艺厅、大会场、广场及任意隔墙楼房等诸多方面,也可以用于高品质商住楼等。要求荷载越大、跨度越大,节省越多。•BZS模盒空腹楼板特点:•一.基于方便施工:楼板一次现浇施工成型。此外,大大减少了模板的用量及裁损...
