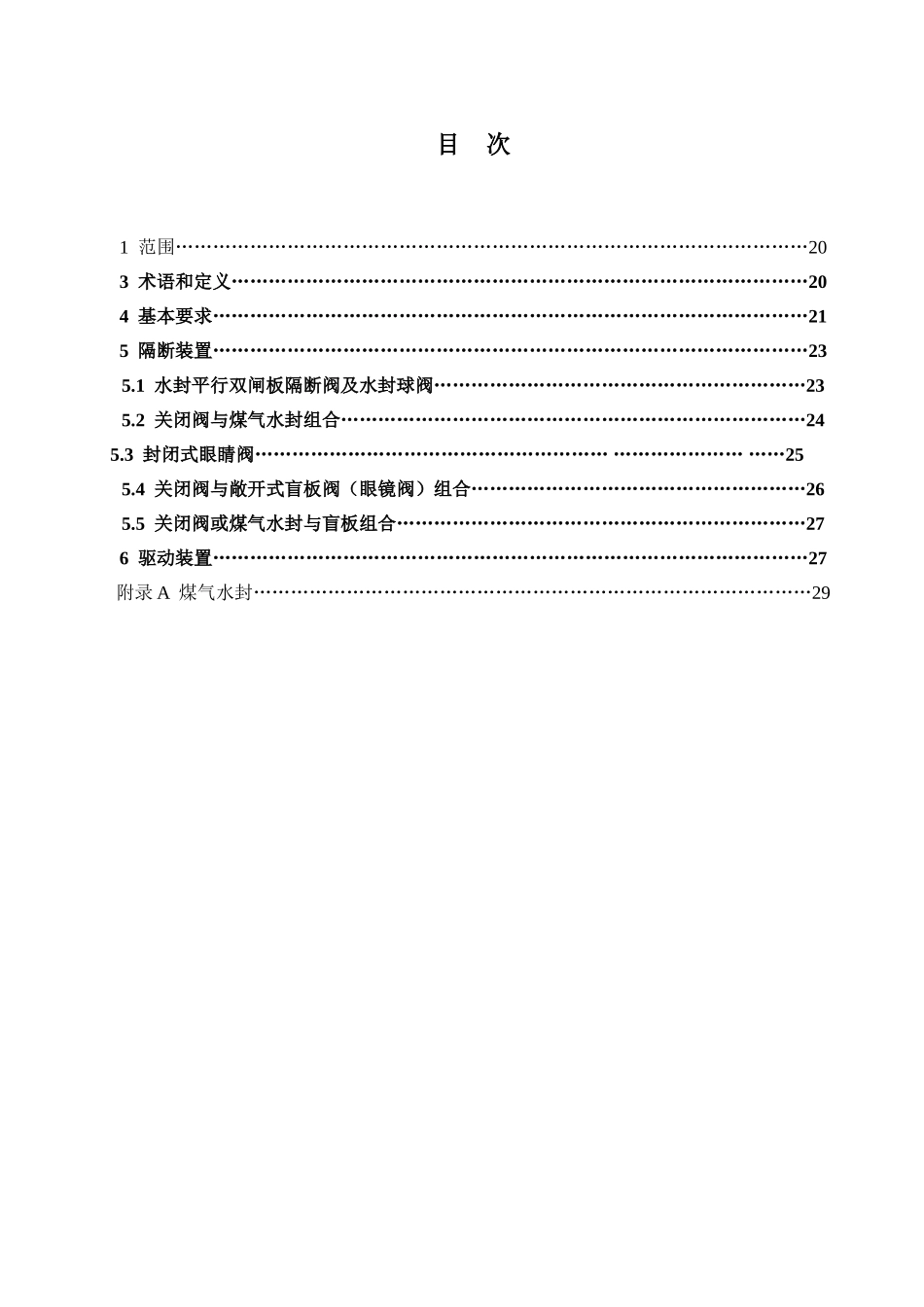

煤气隔断装置安全技术规范AQ××××—201×条文说明目次1范围…………………………………………………………………………………………203术语和定义…………………………………………………………………………………204基本要求……………………………………………………………………………………215隔断装置……………………………………………………………………………………235.1水封平行双闸板隔断阀及水封球阀……………………………………………………235.2关闭阀与煤气水封组合…………………………………………………………………245.3封闭式眼睛阀…………………………………………………………………………255.4关闭阀与敞开式盲板阀（眼镜阀）组合………………………………………………265.5关闭阀或煤气水封与盲板组合…………………………………………………………276驱动装置……………………………………………………………………………………27附录A煤气水封………………………………………………………………………………291范围1.1-1.2本规范是对《工业企业煤气安全规程》GB6222中可靠隔断装置更为细致明确的规定。增加的竖炉即熔融还原炉是炼铁的新工艺，故其范围仍然与GB6222规定的范围含义相同。1.3本规范不适用的范围与GB2666相同，但归类更为明确。城镇燃气系统包括了燃气干管、支管、庭园管道及调压站。液化石油气系统、石油及天然气田采掘集输系统、长输管道系统、军事核设施、航天航空设施等均有其本系统的阀门安全规定，故不应在本规范内要求。1.4本规范所采用的5类隔断装置已在《工业企业煤气安全规程》GB6222中明确规定，长期以来，其制造技术不断发展成熟、运行经验得到普遍认可。对于本规范未规定的、待开发的新技术或引进技术的隔断装置尚需经实际运行经验的积累故应参照压力管道元件的监督监察规定，提出需提供的该装置技术、安全措施文件，报国家或省、自治区、直辖市安全监督管理部门备案后，才能采用。3术语和定义3.1—3.3：隔断装置是用于煤气管道上，要求具有切断煤气并保持煤气不泄漏到被隔离区域的功能，“可靠”只是对其功能的语言修饰，需强调的是具有“保持”隔离的功能。具有此功能的装置可能是一个独立的设施，也可能是组合的设施组成。根据近几十年的煤气隔断技术的发展，一些阀门如水封平行双闸板隔断阀，具有双向密封隔断功能，在操作时不存在有煤气泄漏至大气环境的情况，安全可靠，故可独立作为一个隔断装置。一些传统的设施如盲板阀及盲板虽具有隔断功能，但因其操作过程需顶开法兰而存在煤气大量泄漏的危险，故需在其压力侧设置阀门，这些阀门关闭后，隔断设施压力侧的煤气被关断，其煤气泄漏大大下降，降低了盲板阀及盲板操作的危险性。煤气水封也能切断煤气，但单独设置会因煤气流动而注水困难或煤气水封形成后煤气管道压力骤然波动升压，水封的水可能被冲走，故煤气水封设施要求与阀门组合。为此对独立的或组合式具有隔断功能的装置称为“隔断装置”；对于不能保持煤气不内漏但可发挥关断功能作用的阀门称为“关闭阀”，如蝶阀、闸阀等；对于具有隔断功能，但操作或保持隔断上存在缺陷的设施称为“切断设施”。这样的术语对煤气的整个隔断功能装置组成可分别清晰表述。4基本要求4.2应用煤气隔断装置对煤气设施和系统实施隔断应是十分可靠，但实际工厂中仍然存在由人工操作进行的各类带煤气危险作业，在这里强调的是，煤气隔断装置的设计、制造、安装和使用必须基于保证操作过程的安全性，应推广和应用操作过程更为安全和隔断十分可靠的煤气隔断技术和装置，以减少和杜绝煤气事故的发生。4.5国务院2009年5月1日起修改施行的《特种设备安全监察条例》，将工作压力大于等于0.1MPa及公称直径大于25mm应用于气体的阀门、补偿器及管件归属于特种设备，国家质检总局2009年8月1日起施行了《压力管道安全技术监察规程－工业管道》，故煤气隔断装置当符合上述条件时应接受国家有关部门的监督检查。4.7隔断装置中的阀门、现场制作的水封对实现煤气隔断的密封原理简图应有表达，这可对于现场人员理解装置的隔断原理、把握装置的准确使...
