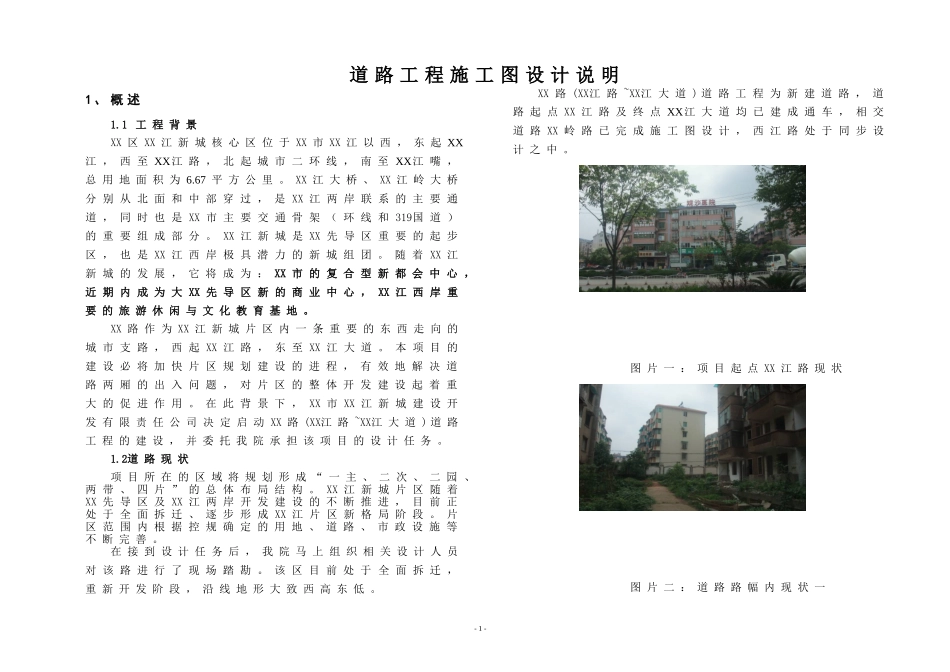

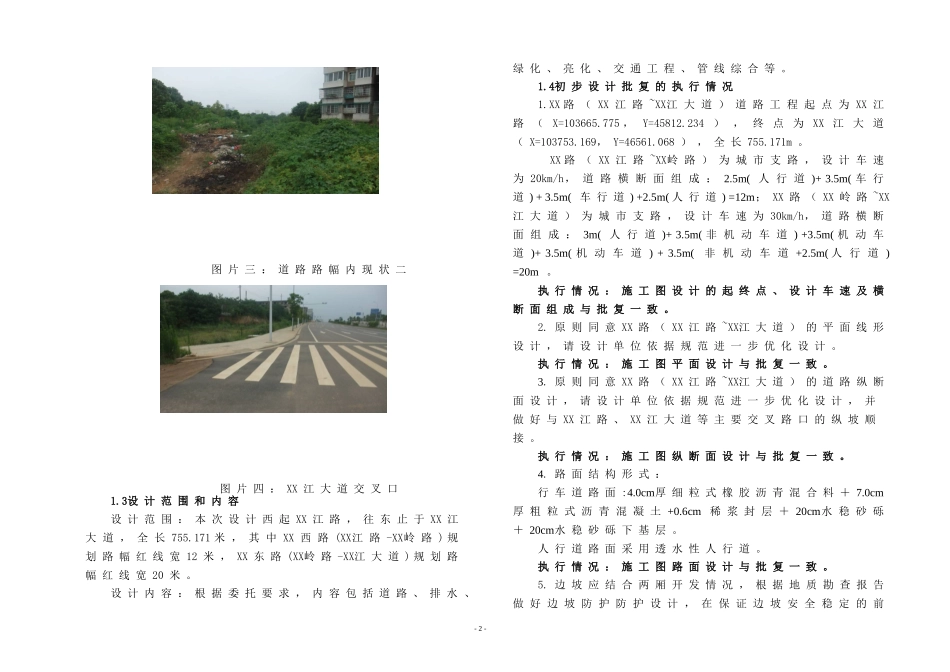

道路工程施工图设计说明1、概述1.1工程背景XX区XX江新城核心区位于XX市XX江以西，东起XX江，西至XX江路，北起城市二环线，南至XX江嘴，总用地面积为6.67平方公里。XX江大桥、XX江岭大桥分别从北面和中部穿过，是XX江两岸联系的主要通道，同时也是XX市主要交通骨架（环线和319国道）的重要组成部分。XX江新城是XX先导区重要的起步区，也是XX江西岸极具潜力的新城组团。随着XX江新城的发展，它将成为：XX市的复合型新都会中心，近期内成为大XX先导区新的商业中心，XX江西岸重要的旅游休闲与文化教育基地。XX路作为XX江新城片区内一条重要的东西走向的城市支路，西起XX江路，东至XX江大道。本项目的建设必将加快片区规划建设的进程，有效地解决道路两厢的出入问题，对片区的整体开发建设起着重大的促进作用。在此背景下，XX市XX江新城建设开发有限责任公司决定启动XX路(XX江路~XX江大道)道路工程的建设，并委托我院承担该项目的设计任务。1.2道路现状项目所在的区域将规划形成“一主、二次、二园、两带、四片”的总体布局结构。XX江新城片区随着XX先导区及XX江两岸开发建设的不断推进，目前正处于全面拆迁、逐步形成XX江片区新格局阶段。片区范围内根据控规确定的用地、道路、市政设施等不断完善。在接到设计任务后，我院马上组织相关设计人员对该路进行了现场踏勘。该区目前处于全面拆迁，重新开发阶段，沿线地形大致西高东低。XX路(XX江路~XX江大道)道路工程为新建道路，道路起点XX江路及终点XX江大道均已建成通车，相交道路XX岭路已完成施工图设计，西江路处于同步设计之中。图片一：项目起点XX江路现状图片二：道路路幅内现状一-1-图片三：道路路幅内现状二图片四：XX江大道交叉口1.3设计范围和内容设计范围：本次设计西起XX江路，往东止于XX江大道，全长755.171米，其中XX西路(XX江路-XX岭路)规划路幅红线宽12米，XX东路(XX岭路-XX江大道)规划路幅红线宽20米。设计内容：根据委托要求，内容包括道路、排水、绿化、亮化、交通工程、管线综合等。1.4初步设计批复的执行情况1.XX路（XX江路~XX江大道）道路工程起点为XX江路（X=103665.775，Y=45812.234），终点为XX江大道（X=103753.169，Y=46561.068），全长755.171m。XX路（XX江路~XX岭路）为城市支路，设计车速为20km/h，道路横断面组成：2.5m(人行道)+3.5m(车行道)+3.5m(车行道)+2.5m(人行道)=12m；XX路（XX岭路~XX江大道）为城市支路，设计车速为30km/h，道路横断面组成：3m(人行道)+3.5m(非机动车道)+3.5m(机动车道)+3.5m(机动车道)+3.5m(非机动车道+2.5m(人行道)=20m。执行情况：施工图设计的起终点、设计车速及横断面组成与批复一致。2.原则同意XX路（XX江路~XX江大道）的平面线形设计，请设计单位依据规范进一步优化设计。执行情况：施工图平面设计与批复一致。3.原则同意XX路（XX江路~XX江大道）的道路纵断面设计，请设计单位依据规范进一步优化设计，并做好与XX江路、XX江大道等主要交叉路口的纵坡顺接。执行情况：施工图纵断面设计与批复一致。4.路面结构形式：行车道路面:4.0cm厚细粒式橡胶沥青混合料＋7.0cm厚粗粒式沥青混凝土+0.6cm稀浆封层＋20cm水稳砂砾＋20cm水稳砂砾下基层。人行道路面采用透水性人行道。执行情况：施工图路面设计与批复一致。5.边坡应结合两厢开发情况，根据地质勘查报告做好边坡防护防护设计，在保证边坡安全稳定的前-2-提下，尽量采用生态、环保的防护形式。执行情况：施工图边坡设计坡度参照质勘查报告采用1:1.5，采用生态植草防护。2、设计依据及主要技术标准2.1依据性文件1XX市城市总体规划（2001～2020）、《XX市XX江新城控制性详细规划》。2XX路(XX江路~XX江大道)道路工程规划参考图。3XX路(XX江路~XX江大道)工程规划设计条件书。4XX路(XX江路~XX江大道)道路工程线路测量成果。（XX市勘测设计研究院）。5XX路道路工程岩土工程详细勘察报告（中国有色金属XX勘察设计研究院有限公司）。6XX岭路道路施工图设计图纸。7关于XX路（XX江路~XX江大道）道路工程初步设计的批复。2.2设计采用的主要规范《城市道路工程设计规范》（CJJ37-2011）《城市交通规划设计规范》(GB50220-95)《公路沥青路面...
