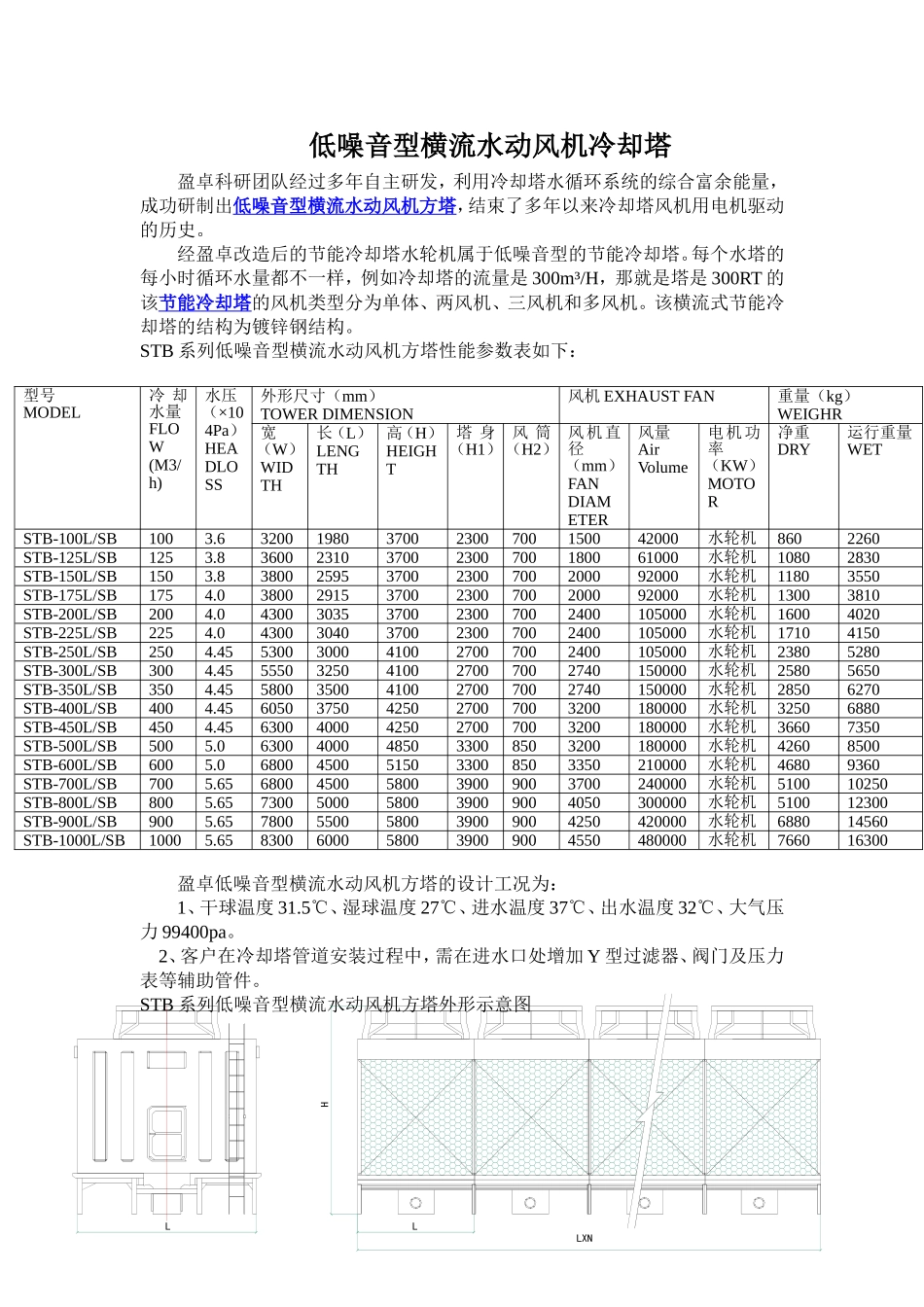

低噪音型横流水动风机冷却塔盈卓科研团队经过多年自主研发,利用冷却塔水循环系统的综合富余能量,成功研制出低噪音型横流水动风机方塔,结束了多年以来冷却塔风机用电机驱动的历史。经盈卓改造后的节能冷却塔水轮机属于低噪音型的节能冷却塔。每个水塔的每小时循环水量都不一样,例如冷却塔的流量是300m³/H,那就是塔是300RT的该节能冷却塔的风机类型分为单体、两风机、三风机和多风机。该横流式节能冷却塔的结构为镀锌钢结构。STB系列低噪音型横流水动风机方塔性能参数表如下:盈卓低噪音型横流水动风机方塔的设计工况为:1、干球温度31.5℃、湿球温度27℃、进水温度37℃、出水温度32℃、大气压力99400pa。2、客户在冷却塔管道安装过程中,需在进水口处增加Y型过滤器、阀门及压力表等辅助管件。STB系列低噪音型横流水动风机方塔外形示意图型号MODEL冷却水量FLOW(M3/h)水压(×104Pa)HEADLOSS外形尺寸(mm)TOWERDIMENSION风机EXHAUSTFAN重量(kg)WEIGHR宽(W)WIDTH长(L)LENGTH高(H)HEIGHT塔身(H1)风筒(H2)风机直径(mm)FANDIAMETER风量AirVolume电机功率(KW)MOTOR净重DRY运行重量WETSTB-100L/SB1003.63200198037002300700150042000水轮机8602260STB-125L/SB1253.83600231037002300700180061000水轮机10802830STB-150L/SB1503.83800259537002300700200092000水轮机11803550STB-175L/SB1754.03800291537002300700200092000水轮机13003810STB-200L/SB2004.043003035370023007002400105000水轮机16004020STB-225L/SB2254.043003040370023007002400105000水轮机17104150STB-250L/SB2504.4553003000410027007002400105000水轮机23805280STB-300L/SB3004.4555503250410027007002740150000水轮机25805650STB-350L/SB3504.4558003500410027007002740150000水轮机28506270STB-400L/SB4004.4560503750425027007003200180000水轮机32506880STB-450L/SB4504.4563004000425027007003200180000水轮机36607350STB-500L/SB5005.063004000485033008503200180000水轮机42608500STB-600L/SB6005.068004500515033008503350210000水轮机46809360STB-700L/SB7005.6568004500580039009003700240000水轮机510010250STB-800L/SB8005.6573005000580039009004050300000水轮机510012300STB-900L/SB9005.6578005500580039009004250420000水轮机688014560STB-1000L/SB10005.6583006000580039009004550480000水轮机766016300LLXNHLSTB系列低噪音型横流水动风机方塔基础尺寸表如下:型号MODEL基础尺寸(mm)FOUNDATIONDIMENSIONW1(mm)W2(mm)W3(mm)L1(mm)L2(mm)H(mm)STB-100L/SB3400800150022001900300STB-125L/SB38001000150025202220300STB-150L/SB40001100150028002500300STB-175L/SB40001100150031302830300STB-200L/SB45001350150032402940300STB-225L/SB45001350150032402940300STB-250L/SB55501600102533001000300STB-300L/SB58001600115035501083.3300STB-350L/SB60501600127538001166.6300STB-400L/SB63001600140040501250300STB-450L/SB65501600152543001333.3300STB-500L/SB65501600152543001333.3300STB-600L/SB70501600177548001500300STB-700L/SB70501600177548001500300STB-800L/SB75501600202553001666.6300STB-900L/SB80501600227558001833.3300STB-1000L/SB85501600252563002000300该节能冷却塔在基础施工时的注意事项有以下几点:1、第一次灌浆时在预埋钢板位置留孔位;第二次灌浆前将预埋钢板插入孔位,进行灌浆和效验水平,校正水平度±2mm,中心轴承偏差±4mm。2、不同型号的冷却塔在共用总管时,应确保冷却塔水盆上线在同一水平面上,必要时调整基础高度。3、冷却塔在布管时必须确保出水总管有承托时尽量低于出水位,必要时加高基础,以防停机时水量倒流。STB系列低噪音型横流水动风机方塔基础示意图STB系列低噪音型横流水动风机方塔配管尺寸表如下:型号进水(mm)出水(mm)溢水(mm)排污(mm)自动补水(mm)手动补水(mm)W3W1L2L1W2W3L2STB-600~100L/SB3003001100DL2W2W2W1L2L2STB-250~500L/SB1350L2150150C150B300300150L1L2150W2W3/2ASTB-100~225L/SBB-BA-A200*20...
