C05挡土墙设计VIP免费

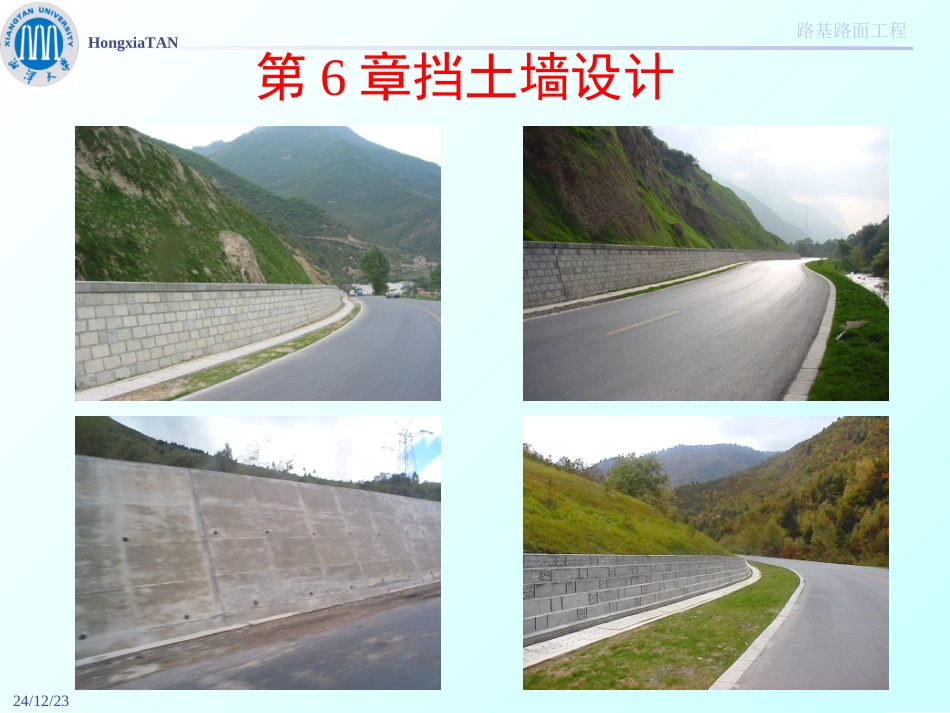

C05挡土墙设计_第1页
1/70

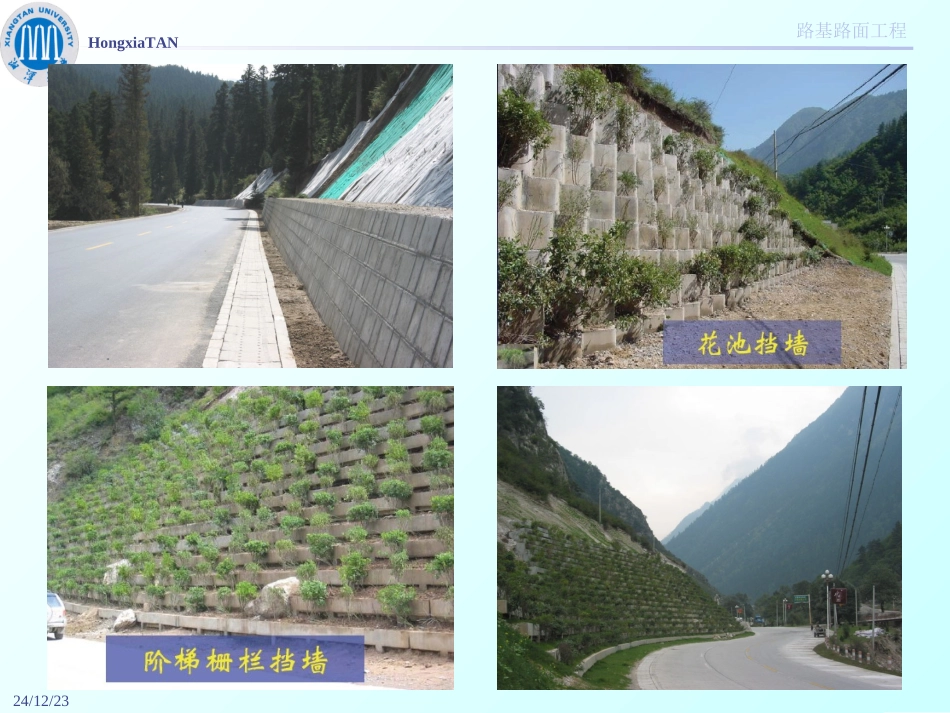

C05挡土墙设计_第2页
2/70

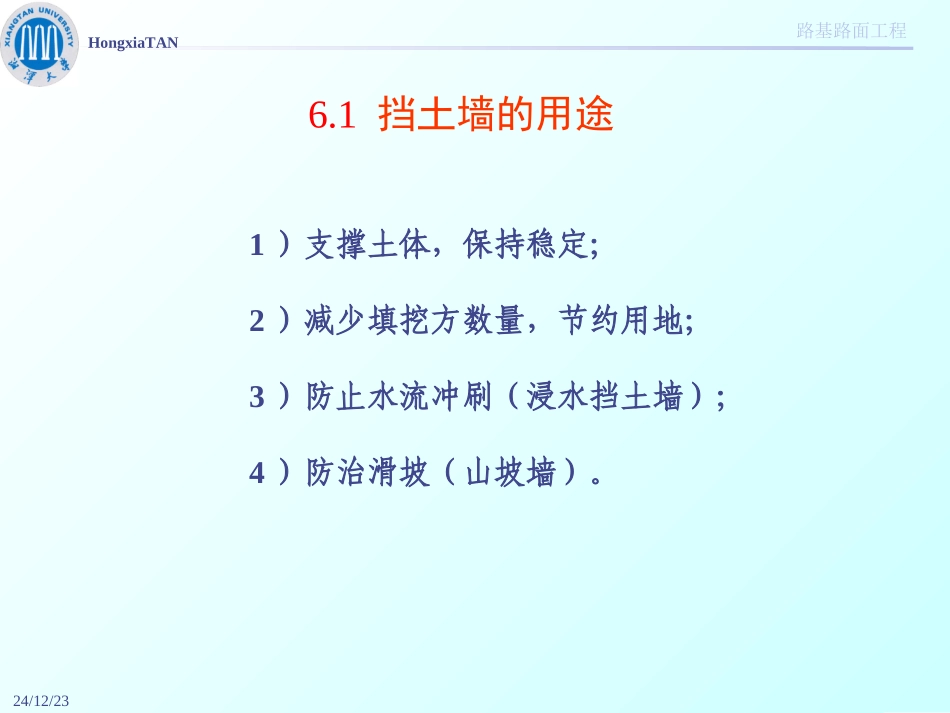

C05挡土墙设计_第3页
3/70
24/12/23路基路面工程HongxiaTAN第6章挡土墙设计24/12/23路基路面工程HongxiaTAN24/12/23路基路面工程HongxiaTAN6.1挡土墙的用途1)支撑土体,保持稳定;2)减少填挖方数量,节约用地;3)防止水流冲刷(浸水挡土墙);4)防治滑坡(山坡墙)。24/12/23路基路面工程HongxiaTAN6.2挡土墙的类型1)按设置位置分为:路肩墙路堤墙路堑墙山坡墙24/12/23路基路面工程HongxiaTAN2)按结构特点分为:重力式(衡重式)薄壁式(钢筋混凝土)锚固式(锚杆、锚碇板式)加筋土式柱板式桩板式等24/12/23路基路面工程HongxiaTAN24/12/23路基路面工程HongxiaTAN3)按挡土墙的墙体材料分:石砌挡墙混凝土挡墙钢筋混凝土挡墙砖砌挡墙木质挡墙钢板墙24/12/23路基路面工程HongxiaTAN24/12/23路基路面工程HongxiaTAN6.3挡土墙的构造挡土墙一般由墙身基础排水设施伸缩缝组成墙身由墙顶、墙面、墙背、􀂾墙底(墙趾、墙踵)组成24/12/23路基路面工程HongxiaTAN24/12/23路基路面工程HongxiaTAN24/12/23路基路面工程HongxiaTAN4)基础①保证地基承载力要求,如采用扩大基础、钢筋混凝土底板等。②埋置深度要求:防冲刷、防冻胀对于土质地基,无冲刷时,地面线以下至少1m;有冲刷时,冲刷线以下至少1m;有冻害时,冻结线以下至少0.25m。对于石质地基,要考虑嵌岩深度和襟边宽度对于滑动地基,处于滑动面以下至少0.5m(稳定岩层)2m(稳定土层)24/12/23路基路面工程HongxiaTAN5)排水目的:防止地基承载力下降,减小墙背静水压力、冻胀压力、填料膨胀压力等。措施:截水沟、边沟、墙背粘土隔水层、粒料反滤层、排水层、墙身泄水孔等。24/12/23路基路面工程HongxiaTAN6)接缝起沉降缝、伸缩缝作用。间距10~15m,缝宽2~3cm,缝内填塞有弹性的材料。24/12/23路基路面工程HongxiaTAN6.4挡土墙的布置1、挡土墙的横向布置:确定断面形式、初步尺寸、选择位置。2、挡土墙的纵向布置:1)起讫点、衔接方式2)确定变形缝的位置3)布置基础4)布置泄水孔位置5)布置各特征点的桩号和标高3、平面布置:标示与路线平面位置、地物、地貌的关系24/12/23路基路面工程HongxiaTAN挡土墙标准断面图24/12/23路基路面工程HongxiaTAN路堤挡土墙横断面图路堑挡土墙横断面图24/12/23路基路面工程HongxiaTAN挡土墙立面图24/12/23路基路面工程HongxiaTAN6.5作用在挡土墙上的力系24/12/23路基路面工程HongxiaTAN6.6主动、被动、静止土压力墙体不动时,土体不动,未达到极限塑性平衡状态时的土压力。静止土压力墙体内移时,土压力增大,土体向上滑动,当处于极限平衡状态时,土体作用于墙背的土压力。被动土压力墙体外移时,土压力减小,由于墙背摩擦力作用,土体随之下滑,当处于极限平衡状态时,土体作用于墙背的土压力。主动土压力墙体不动时,土体不动,未达到极限塑性平衡状态时的土压力。静止土压力墙体内移时,土压力增大,土体向上滑动,当处于极限平衡状态时,土体作用于墙背的土压力。被动土压力墙体外移时,土压力减小,由于墙背摩擦力作用,土体随之下滑,当处于极限平衡状态时,土体作用于墙背的土压力。主动土压力24/12/23路基路面工程HongxiaTAN路基挡土墙的土压力考虑1、主动土压力与被动土压力的区分:假定挡土墙处于极限移动状态,土体有沿墙及假想破裂面移动的趋势,则土推墙即为主动土压力,墙推土即为被动土压力。2、路基挡土墙的土压力考虑:路基挡土墙一般都有可能有向外的位移或倾覆,因此,在设计中按墙背土体达到主动极限平衡状态考虑,且取一定的安全系数以保证墙背土体的稳定。墙趾前土体的被动土压力一般不计。24/12/23路基路面工程HongxiaTAN6.7土压力的计算1)基本假设(库伦,1776年)(1)填料为均质、各向同性的散粒体,仅有内摩擦力而无粘结力,填料表面为平面;(2)墙身外倾时出现沿墙踵的平面破裂面,破裂面上摩阻力为tgφ;(3)破裂面上土体为刚性体,下滑时土体与墙背间存在内摩阻力tgδ;(4)考虑单位长度墙段。2)一般情况24/12/23路基路面工程HongxiaTAN当破裂棱体处于极限平衡状态时:2222sin(90)sin()sin(90)sin()1cos()sin()sec2cos()1cos()sin()cos()sec()2cos()sin()aaaEGEGGrHErHf...
