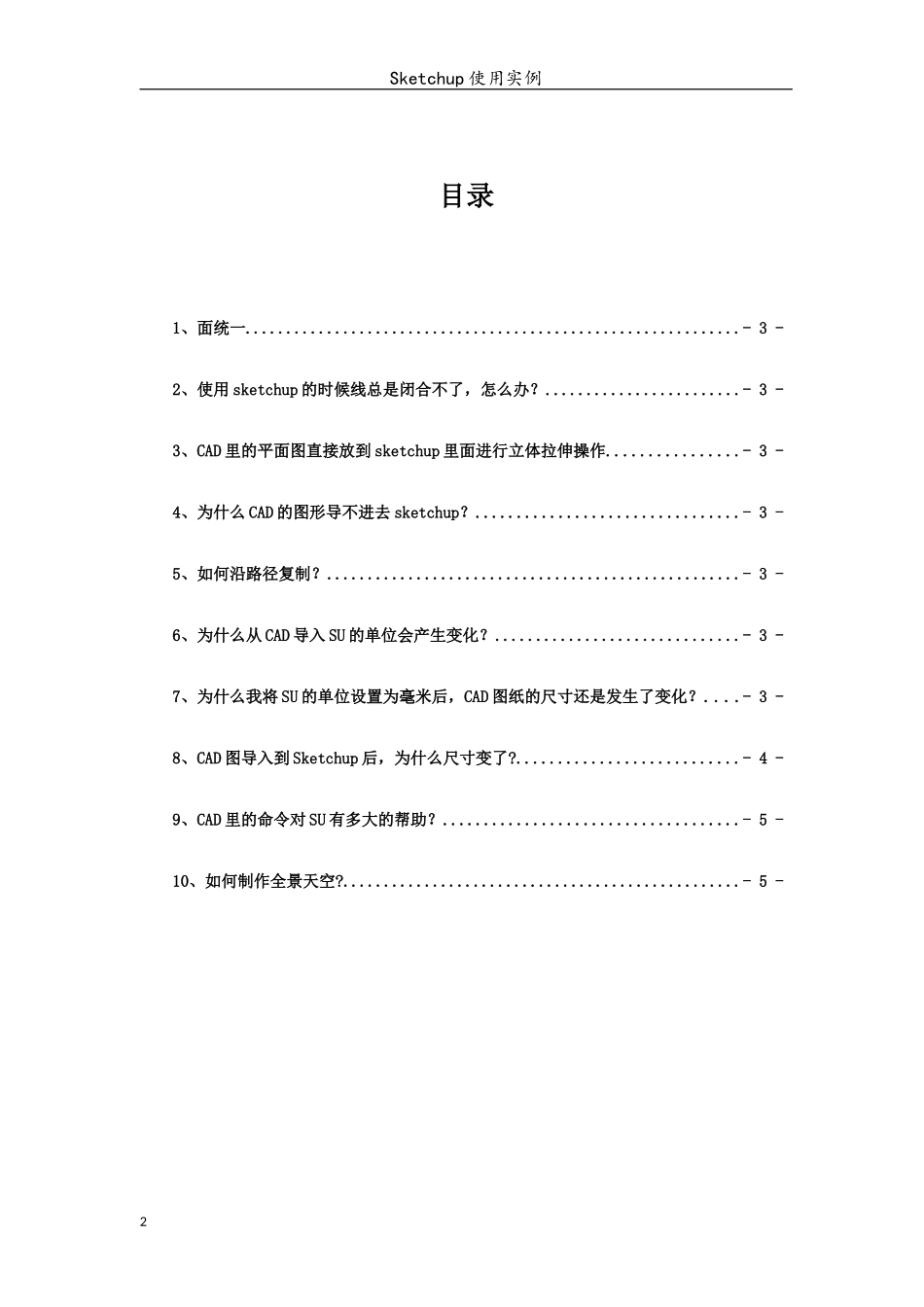

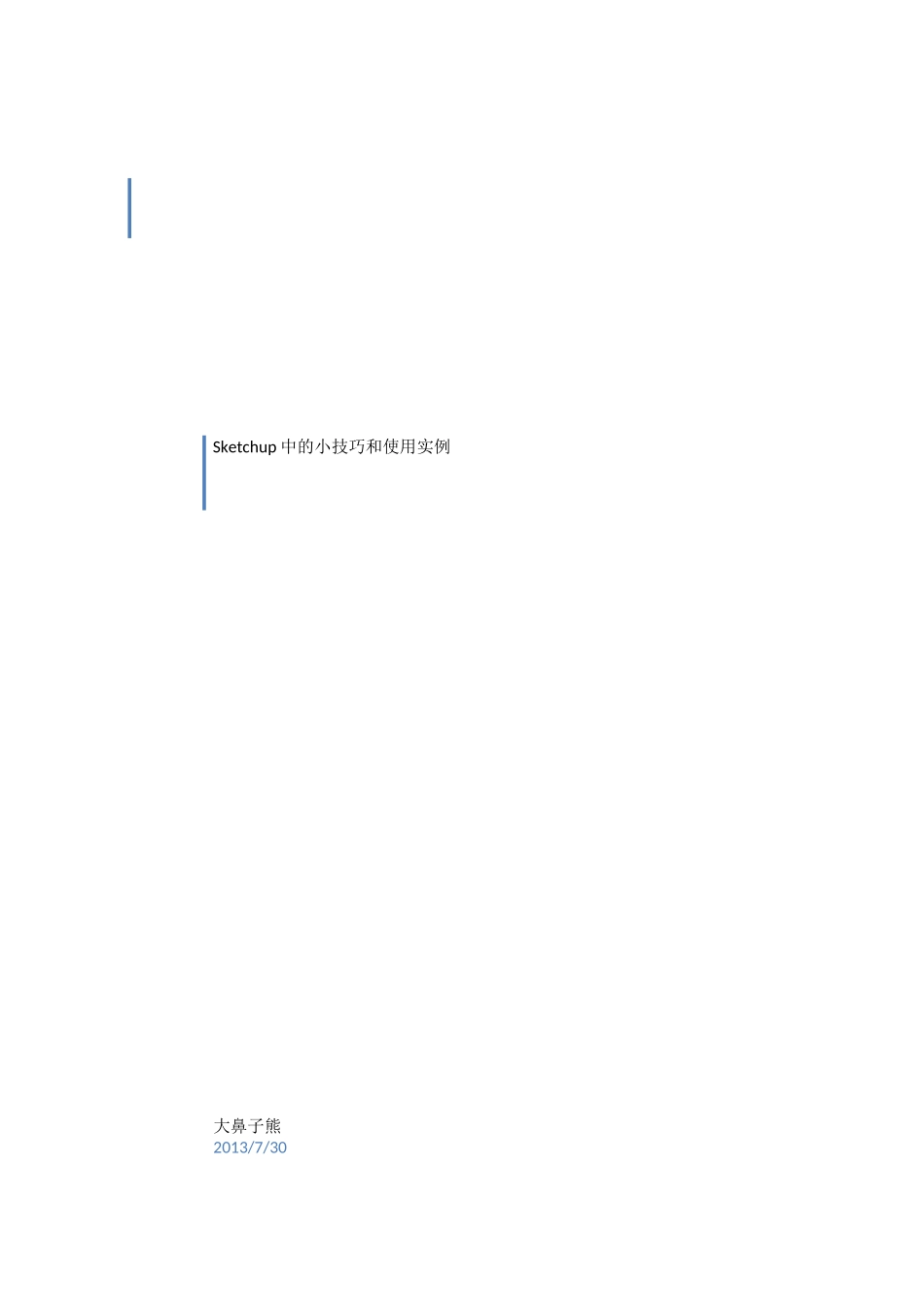

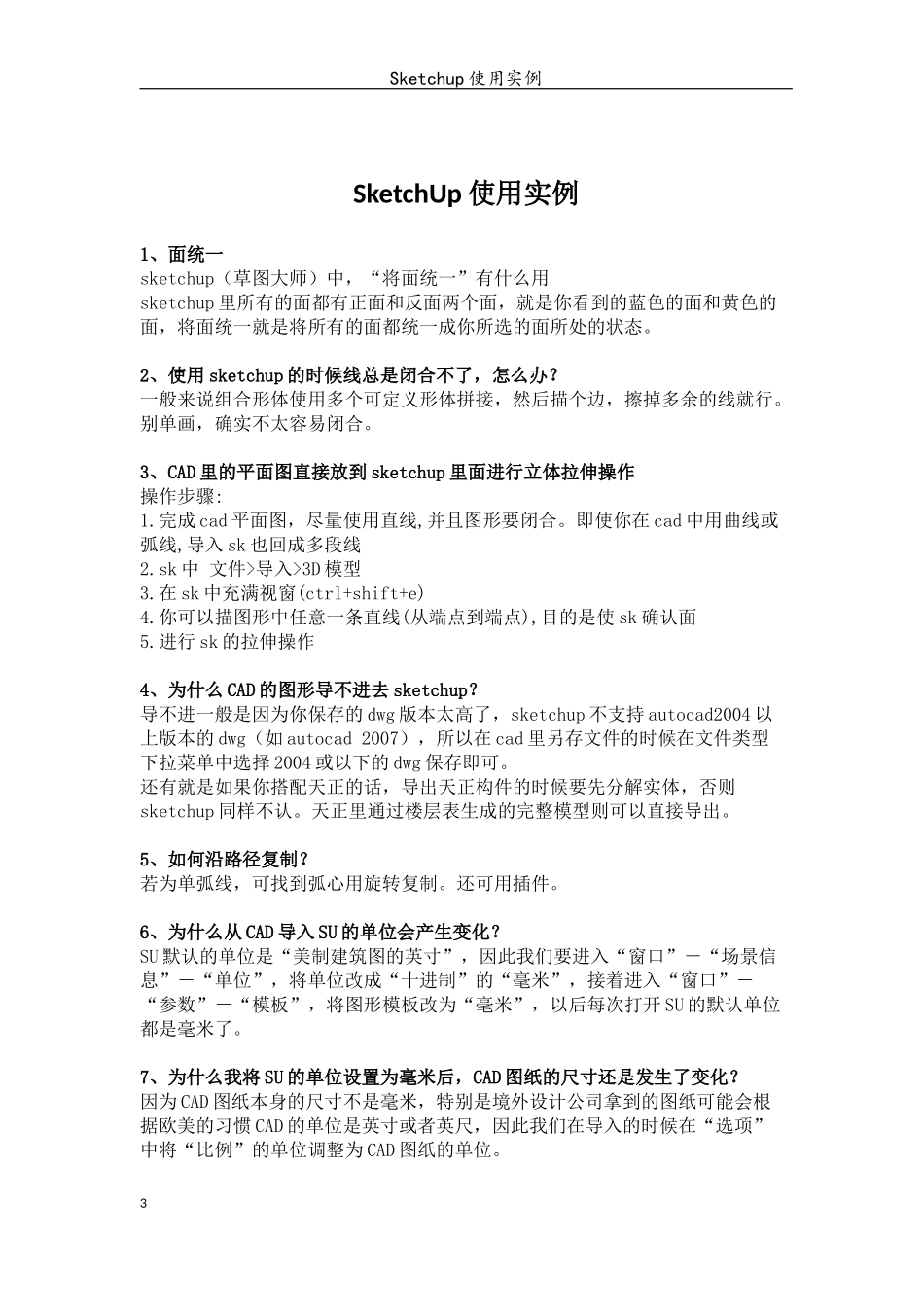

Sketchup中的小技巧和使用实例大鼻子熊2013/7/30Sketchup使用实例目录1、面统一.............................................................-3-2、使用sketchup的时候线总是闭合不了,怎么办?........................-3-3、CAD里的平面图直接放到sketchup里面进行立体拉伸操作................-3-4、为什么CAD的图形导不进去sketchup?................................-3-5、如何沿路径复制?...................................................-3-6、为什么从CAD导入SU的单位会产生变化?..............................-3-7、为什么我将SU的单位设置为毫米后,CAD图纸的尺寸还是发生了变化?....-3-8、CAD图导入到Sketchup后,为什么尺寸变了?...........................-4-9、CAD里的命令对SU有多大的帮助?....................................-5-10、如何制作全景天空?.................................................-5-2Sketchup使用实例SketchUp使用实例1、面统一sketchup(草图大师)中,“将面统一”有什么用sketchup里所有的面都有正面和反面两个面,就是你看到的蓝色的面和黄色的面,将面统一就是将所有的面都统一成你所选的面所处的状态。2、使用sketchup的时候线总是闭合不了,怎么办?一般来说组合形体使用多个可定义形体拼接,然后描个边,擦掉多余的线就行。别单画,确实不太容易闭合。3、CAD里的平面图直接放到sketchup里面进行立体拉伸操作操作步骤:1.完成cad平面图,尽量使用直线,并且图形要闭合。即使你在cad中用曲线或弧线,导入sk也回成多段线2.sk中文件>导入>3D模型3.在sk中充满视窗(ctrl+shift+e)4.你可以描图形中任意一条直线(从端点到端点),目的是使sk确认面5.进行sk的拉伸操作4、为什么CAD的图形导不进去sketchup?导不进一般是因为你保存的dwg版本太高了,sketchup不支持autocad2004以上版本的dwg(如autocad2007),所以在cad里另存文件的时候在文件类型下拉菜单中选择2004或以下的dwg保存即可。还有就是如果你搭配天正的话,导出天正构件的时候要先分解实体,否则sketchup同样不认。天正里通过楼层表生成的完整模型则可以直接导出。5、如何沿路径复制?若为单弧线,可找到弧心用旋转复制。还可用插件。6、为什么从CAD导入SU的单位会产生变化?SU默认的单位是“美制建筑图的英寸”,因此我们要进入“窗口”-“场景信息”-“单位”,将单位改成“十进制”的“毫米”,接着进入“窗口”-“参数”-“模板”,将图形模板改为“毫米”,以后每次打开SU的默认单位都是毫米了。7、为什么我将SU的单位设置为毫米后,CAD图纸的尺寸还是发生了变化?因为CAD图纸本身的尺寸不是毫米,特别是境外设计公司拿到的图纸可能会根据欧美的习惯CAD的单位是英寸或者英尺,因此我们在导入的时候在“选项”中将“比例”的单位调整为CAD图纸的单位。3Sketchup使用实例8、CAD图导入到Sketchup后,为什么尺寸变了?首先,讲一下sketchup中单位的设置:在1位置将单位设置成你需要的。在2位置设置精度。单位为毫米时,建议设置为0mm,因为通常来讲根本没必要设置更大的精度!在3位置设置绘图网格捕捉的网格大小,需要注意的是:此选项类似于cad和max中的grid功能,即捕捉以单位长度构成的标尺网格上的交点,比如你设定10mm捕捉,则鼠标会自动捕捉场景中的10x10mm网格,而并不是捕捉端点中点这类的捕捉。此捕捉非彼捕捉也,英文版可以很清楚地看出来,此捕捉写的是Lengthsnapping,即长度捕捉。接着会有人问,为什么每次重新打开sketchup,上一次设置的单位,显示模式等都没有了,还需要重新设置一遍?这就关系到sketchup中模板的设置:模板是su4.0以后增加的功能,模板文件可以保存你su中的各种设置,包括单位、显示模式、背景颜色等等等等,使用方法:1.新建一个su文件,配置各种参数,如单位、背景色、线条显示状态等等2.将这个文件保存到su安装目录下的Templates文件夹,取个名字,如diwei.skp3.设置这个模板为默认模板:这样,以后每次打开su,都会自动加载这个模板,就不用每次都设置了然后,又会有人问,为什么把CAD图导入Sketchup后,尺寸变了?现在就看...
