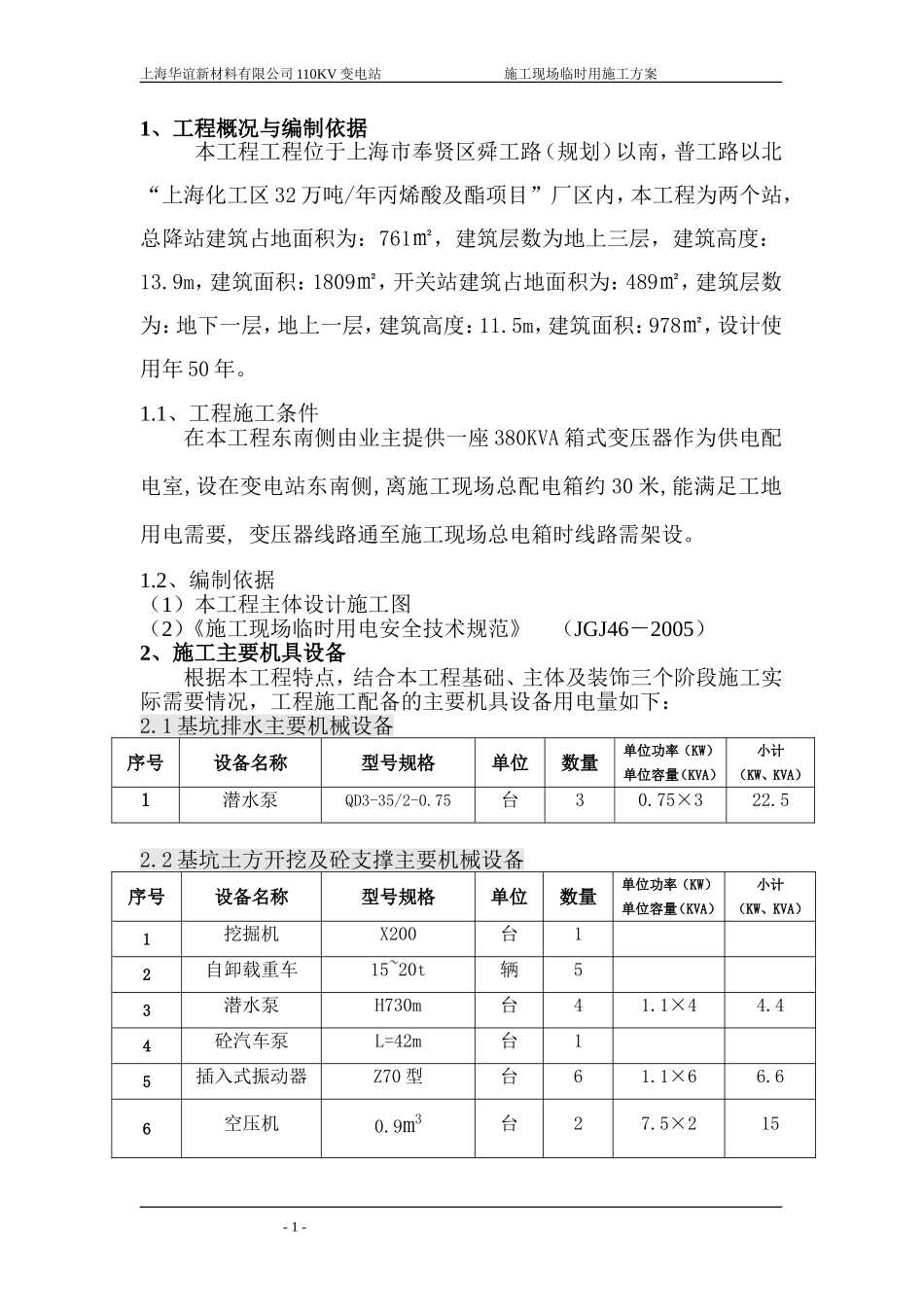

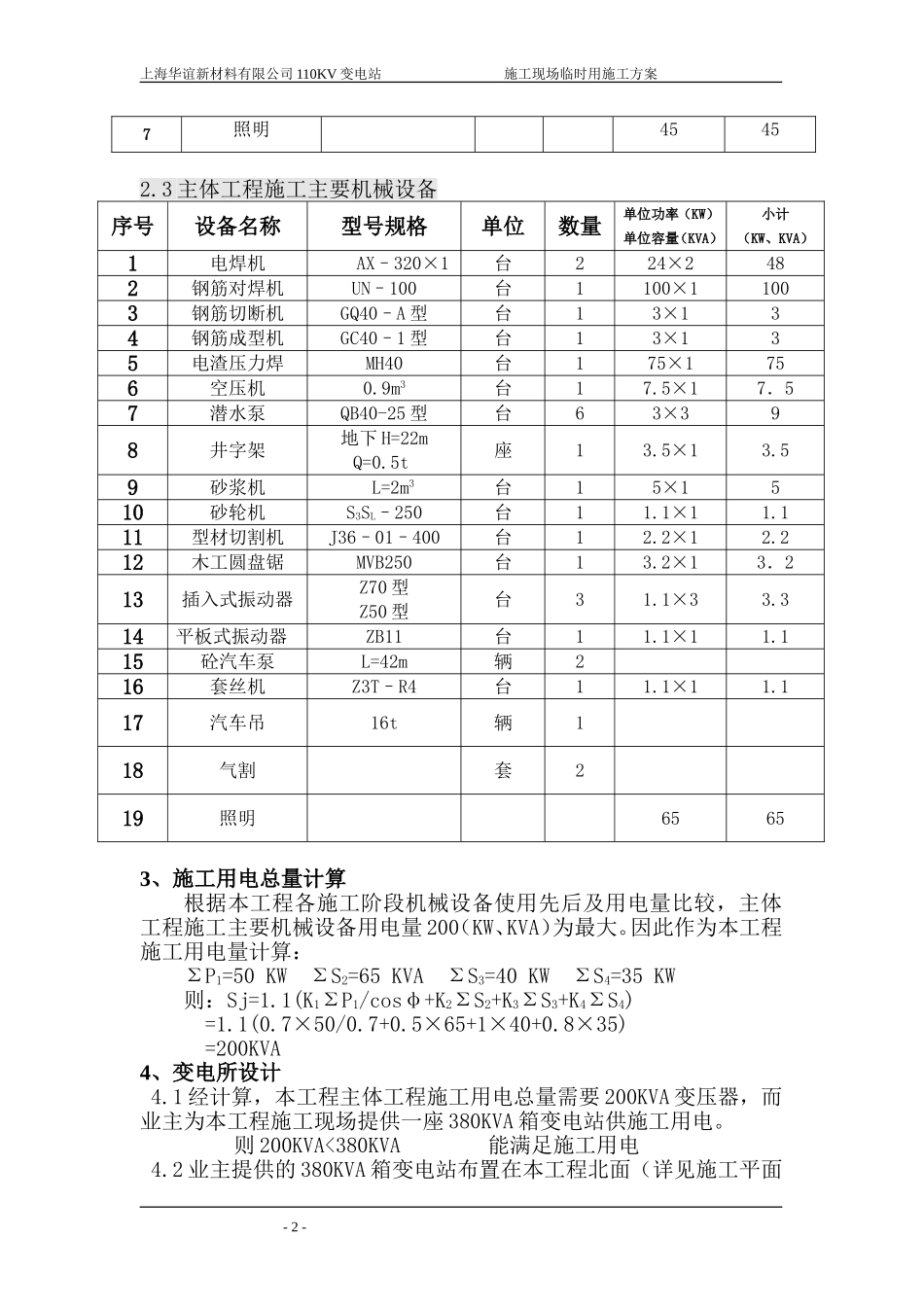

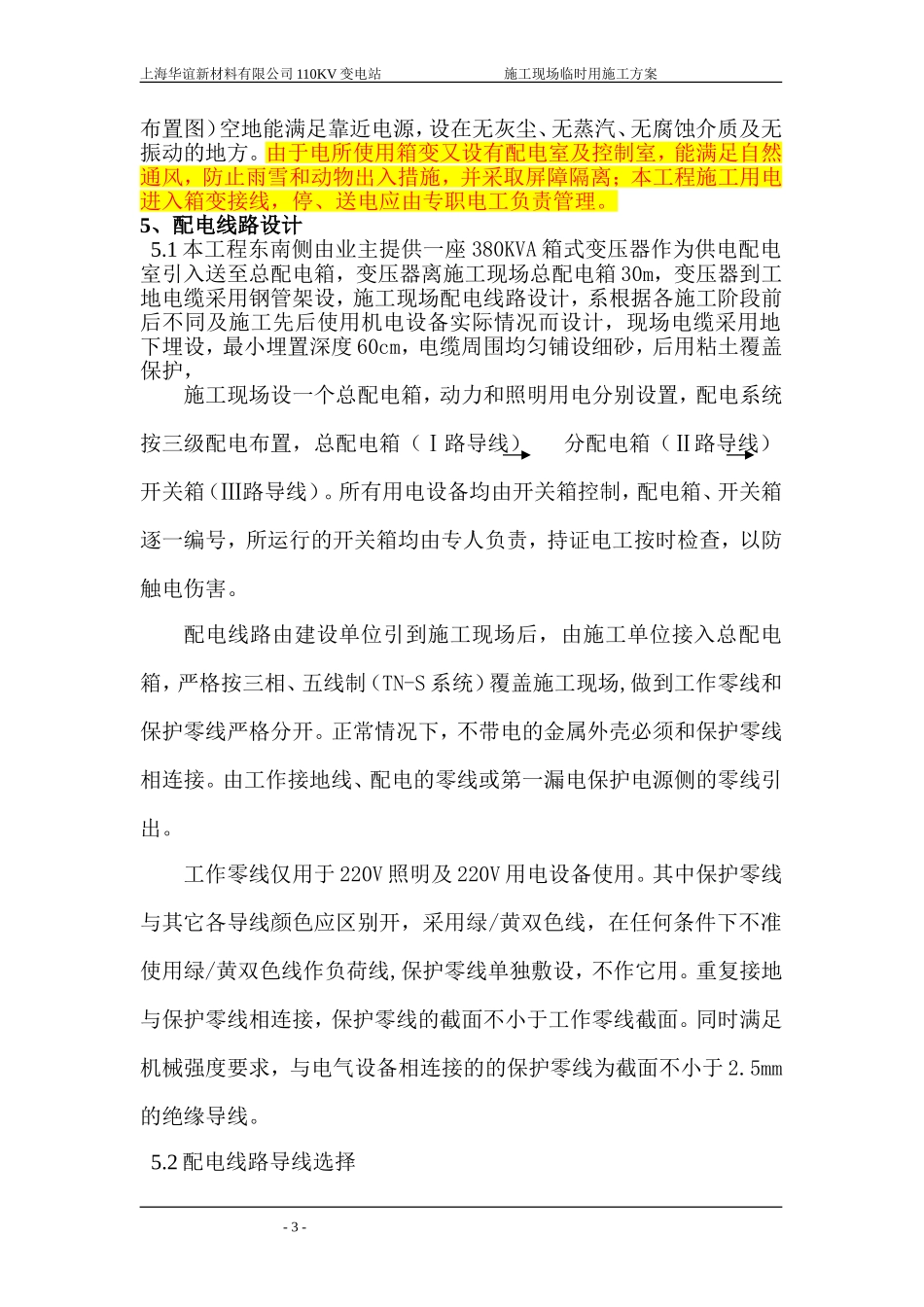

上海华谊新材料有限公司110KV变电站施工现场临时用施工方案1、工程概况与编制依据本工程工程位于上海市奉贤区舜工路（规划）以南，普工路以北“上海化工区32万吨/年丙烯酸及酯项目”厂区内，本工程为两个站，总降站建筑占地面积为：761㎡，建筑层数为地上三层，建筑高度：13.9m，建筑面积：1809㎡，开关站建筑占地面积为：489㎡，建筑层数为：地下一层，地上一层，建筑高度：11.5m，建筑面积：978㎡，设计使用年50年。1.1、工程施工条件在本工程东南侧由业主提供一座380KVA箱式变压器作为供电配电室,设在变电站东南侧,离施工现场总配电箱约30米,能满足工地用电需要,变压器线路通至施工现场总电箱时线路需架设。1.2、编制依据（1）本工程主体设计施工图（2）《施工现场临时用电安全技术规范》（JGJ46－2005）2、施工主要机具设备根据本工程特点，结合本工程基础、主体及装饰三个阶段施工实际需要情况，工程施工配备的主要机具设备用电量如下：2.1基坑排水主要机械设备序号设备名称型号规格单位数量单位功率（KW）单位容量（KVA）小计（KW、KVA）1潜水泵QD3-35/2-0.75台30.75×322.52.2基坑土方开挖及砼支撑主要机械设备序号设备名称型号规格单位数量单位功率（KW）单位容量（KVA）小计（KW、KVA）1挖掘机X200台12自卸载重车15~20t辆53潜水泵H730m台41.1×44.44砼汽车泵L=42m台15插入式振动器Z70型台61.1×66.66空压机0.9m3台27.5×215-1-上海华谊新材料有限公司110KV变电站施工现场临时用施工方案7照明45452.3主体工程施工主要机械设备序号设备名称型号规格单位数量单位功率（KW）单位容量（KVA）小计（KW、KVA）1电焊机AX–320×1台224×2482钢筋对焊机UN–100台1100×11003钢筋切断机GQ40–A型台13×134钢筋成型机GC40–1型台13×135电渣压力焊MH40台175×1756空压机0.9m3台17.5×17．57潜水泵QB40-25型台63×398井字架地下H=22mQ=0.5t座13.5×13.59砂浆机L=2m3台15×1510砂轮机S3SL–250台11.1×11.111型材切割机J36–01–400台12.2×12.212木工圆盘锯MVB250台13.2×13．213插入式振动器Z70型Z50型台31.1×33.314平板式振动器ZB11台11.1×11.115砼汽车泵L=42m辆216套丝机Z3T–R4台11.1×11.117汽车吊16t辆118气割套219照明65653、施工用电总量计算根据本工程各施工阶段机械设备使用先后及用电量比较，主体工程施工主要机械设备用电量200（KW、KVA）为最大。因此作为本工程施工用电量计算：ΣP1=50KWΣS2=65KVAΣS3=40KWΣS4=35KW则：Sj=1.1(K1ΣP1/cosφ+K2ΣS2+K3ΣS3+K4ΣS4)=1.1(0.7×50/0.7+0.5×65+1×40+0.8×35)=200KVA4、变电所设计4.1经计算，本工程主体工程施工用电总量需要200KVA变压器，而业主为本工程施工现场提供一座380KVA箱变电站供施工用电。则200KVA<380KVA能满足施工用电4.2业主提供的380KVA箱变电站布置在本工程北面（详见施工平面-2-上海华谊新材料有限公司110KV变电站施工现场临时用施工方案布置图）空地能满足靠近电源，设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。由于电所使用箱变又设有配电室及控制室，能满足自然通风，防止雨雪和动物出入措施，并采取屏障隔离；本工程施工用电进入箱变接线，停、送电应由专职电工负责管理。5、配电线路设计5.1本工程东南侧由业主提供一座380KVA箱式变压器作为供电配电室引入送至总配电箱，变压器离施工现场总配电箱30m，变压器到工地电缆采用钢管架设，施工现场配电线路设计，系根据各施工阶段前后不同及施工先后使用机电设备实际情况而设计，现场电缆采用地下埋设，最小埋置深度60cm，电缆周围均匀铺设细砂，后用粘土覆盖保护，施工现场设一个总配电箱，动力和照明用电分别设置，配电系统按三级配电布置，总配电箱（Ⅰ路导线）分配电箱（Ⅱ路导线）开关箱（Ⅲ路导线）。所有用电设备均由开关箱控制，配电箱、开关箱逐一编号，所运行的开关箱均由专人负责，持证电工按时检查，以防触电伤害。配电线路由建设单位引到施工现场后，由施工单位接入总配电箱，严格按三相、五线制（TN-S系统）覆盖施工现场,做到工作零线和保护零线严格分开。正常情况下，不带电的金属外壳必须和保护零线相连接。由工作接地线、配电的零...
