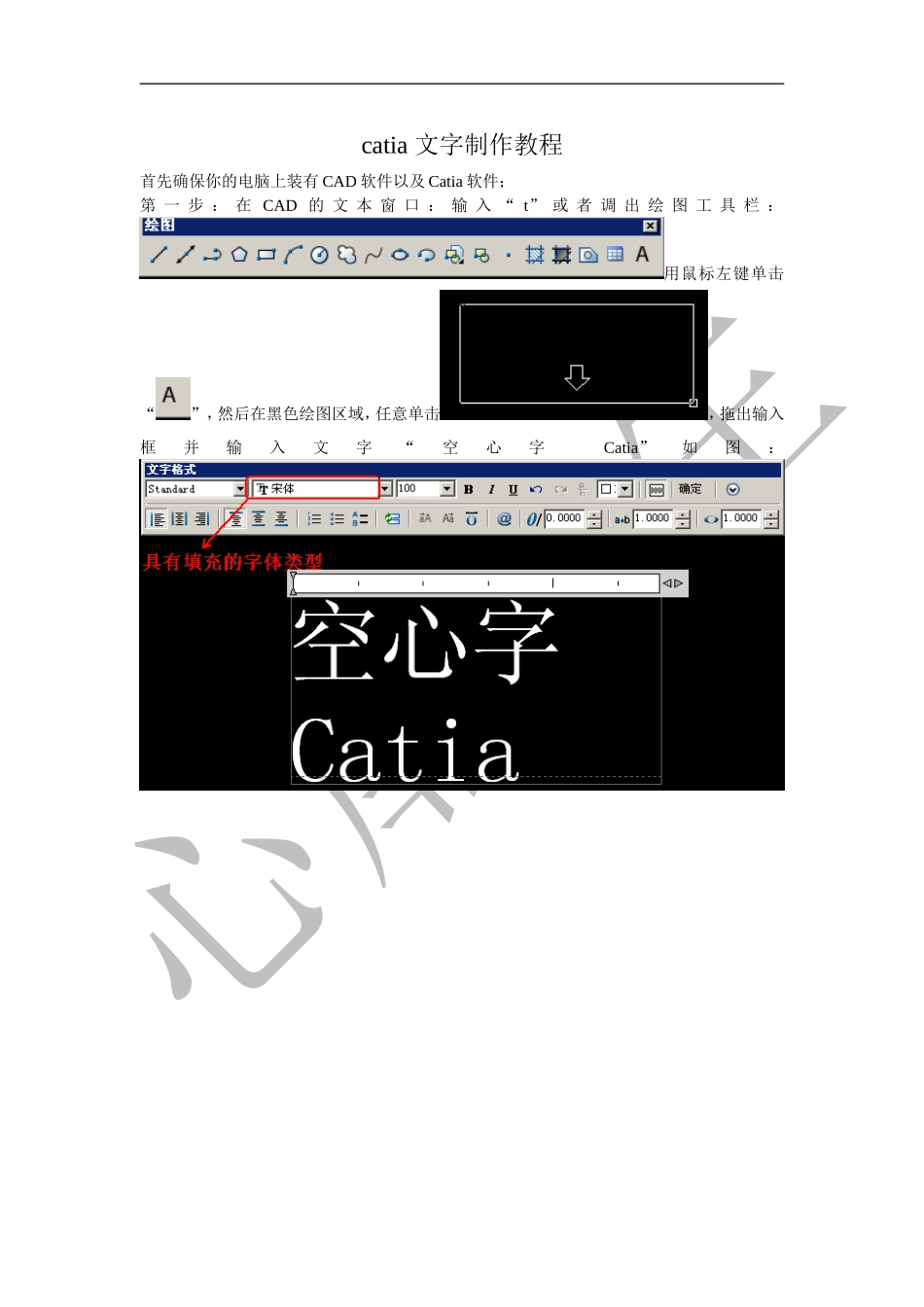

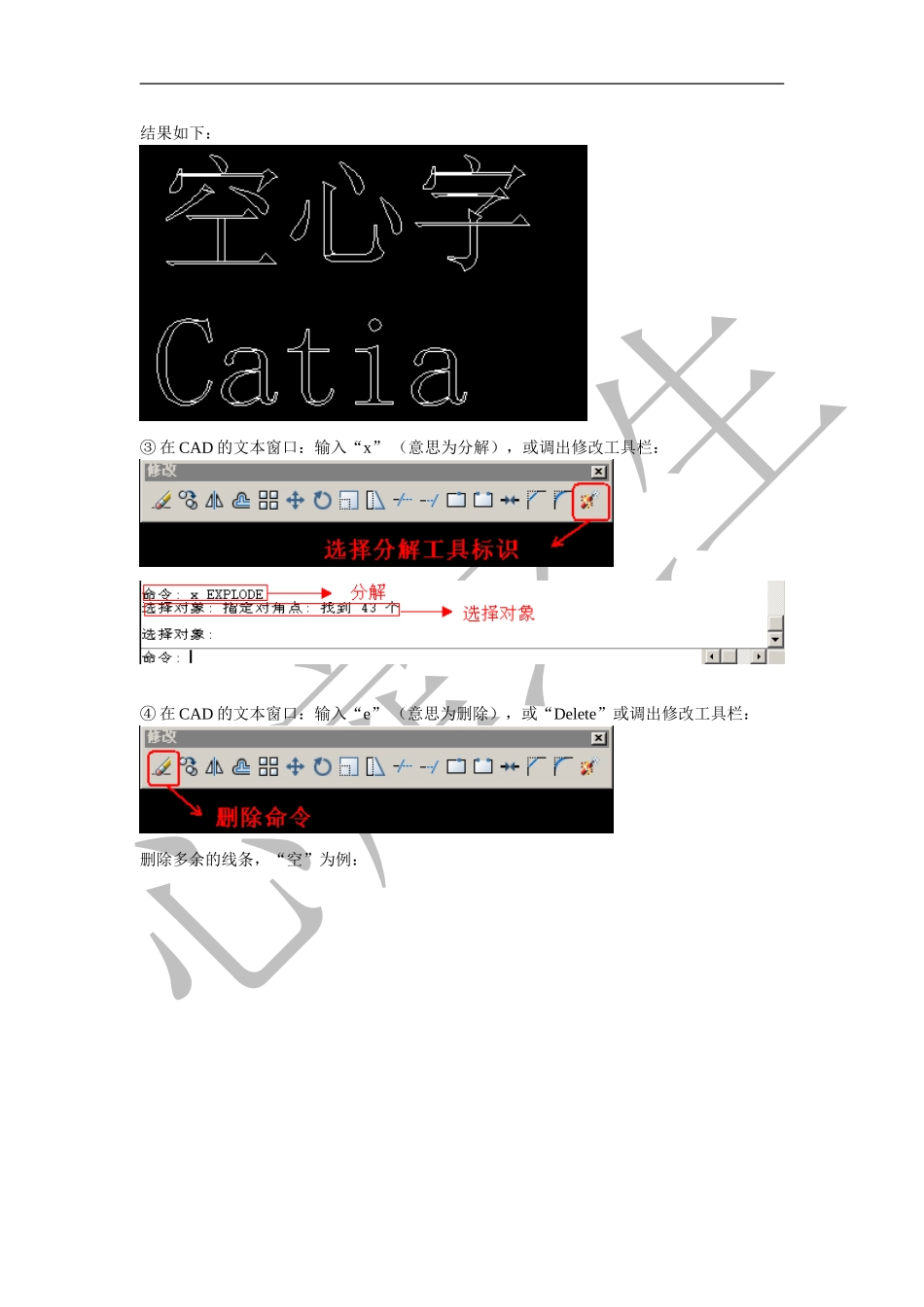

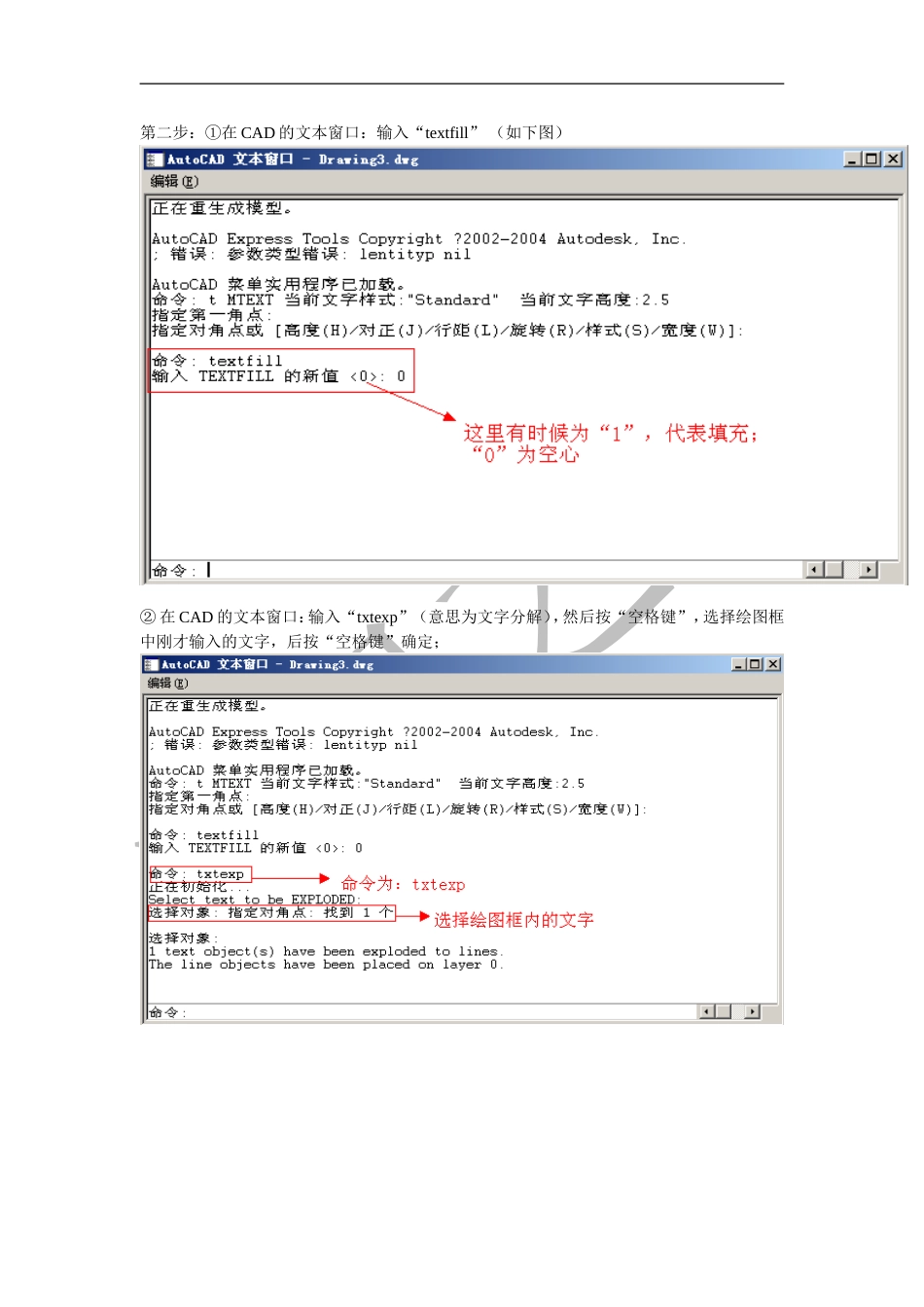

catia文字制作教程首先确保你的电脑上装有CAD软件以及Catia软件;第一步:在CAD的文本窗口:输入“t”或者调出绘图工具栏:用鼠标左键单击“”,然后在黑色绘图区域,任意单击,拖出输入框并输入文字“空心字Catia”如图:第二步:①在CAD的文本窗口:输入“textfill”(如下图)②在CAD的文本窗口:输入“txtexp”(意思为文字分解),然后按“空格键”,选择绘图框中刚才输入的文字,后按“空格键”确定;结果如下:③在CAD的文本窗口:输入“x”(意思为分解),或调出修改工具栏:④在CAD的文本窗口:输入“e”(意思为删除),或“Delete”或调出修改工具栏:删除多余的线条,“空”为例:最后结果:此时CAD中空心字已完成,现在就需要保存了;注意:保存是请将CAD版本降低到2000版本(catia应该只能打开低版本)如图:另外:如果你按照上述操作,结果发现不能制作空心字,不要担心哦,主要是CAD在安装时,并不是全部安装的呀。我们在制作空心字是使用了一个CAD模块:CadExpressTools现在我就如何调出方法告诉大家:(以2006为例)首先打开“控制面板”,添加/删除程序,找到:AtuoCAD2006:选择添加/删除功能:然后下一步,找到ExpressTools:下一步:点击下一步到安装完成,即可。打开桌面上的CAD图标,进入界面;这时菜单栏就会出现ExpressTools:Catia文字制作这时Catia文字制作才正式开始,打开Catia界面,新建零件1在Xy平面上建立草图,450X100;拉伸高度为10mm;现在我们将画的并保存为2000版本的空心字用Catia打开;如图第一步:框选所有文字内容,然后Ctrl+C(复制);第二步:选择零件1中Xy平面,建立草图,然后Ctrl+V,使用放大缩小工具,找到粘贴进来的空心文字第三步:找到复制进来的空心文字,然后用草图中的缩放命令,缩放大小:现在“空”字高度为122.214mm;我们将其缩放到60mm。第四步:移动位置,将缩放后的文字轮廓移动到,我们指定的文字;第五步:用菜单栏中“工具”下的“草图分析”工具,检查草图是否封闭;在确认草图无误后,退出草图界面。第五步:凸台命令拉伸草图;拉伸高度为5.5mm;最后结果:本教程有心扉之生制作
