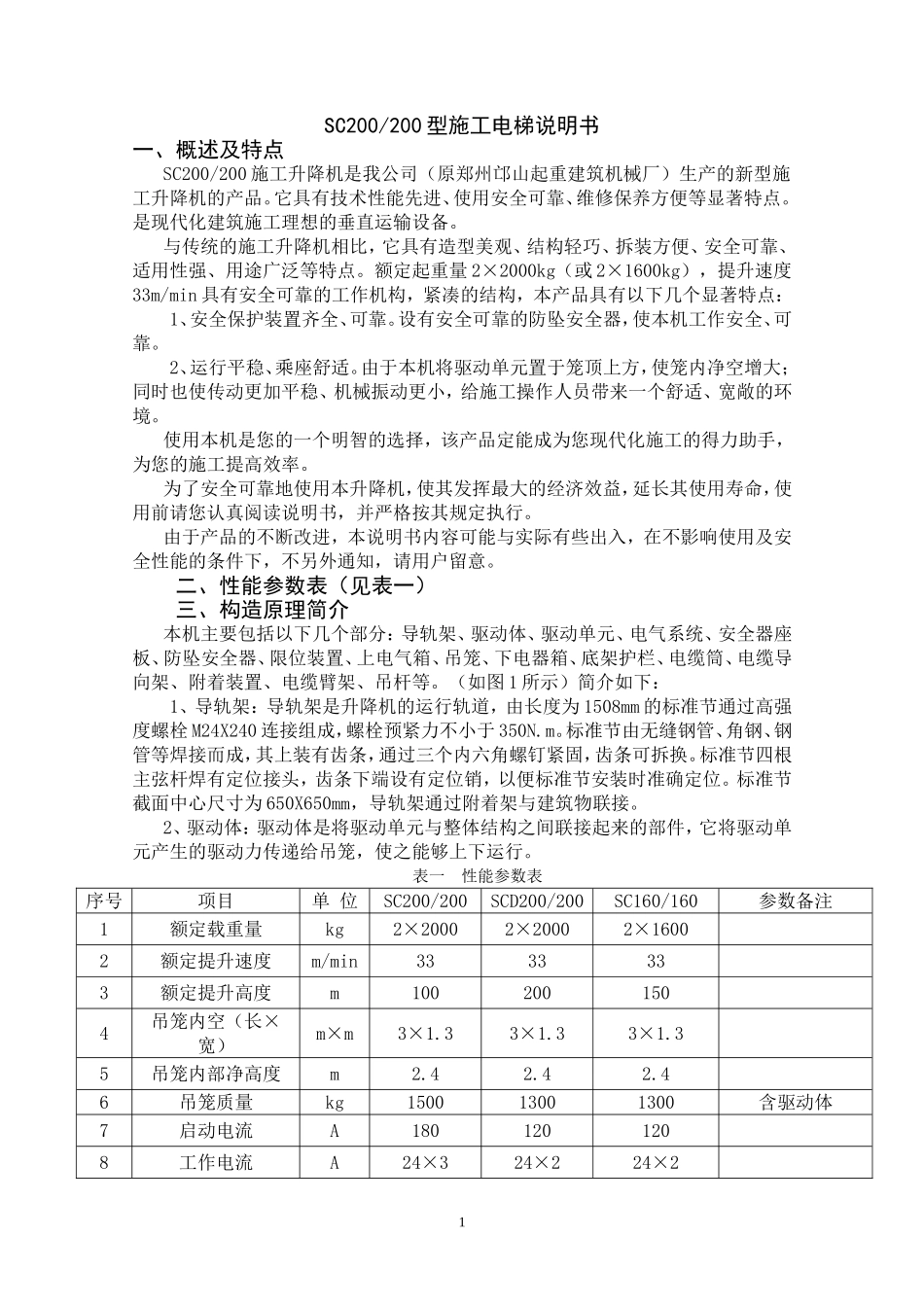

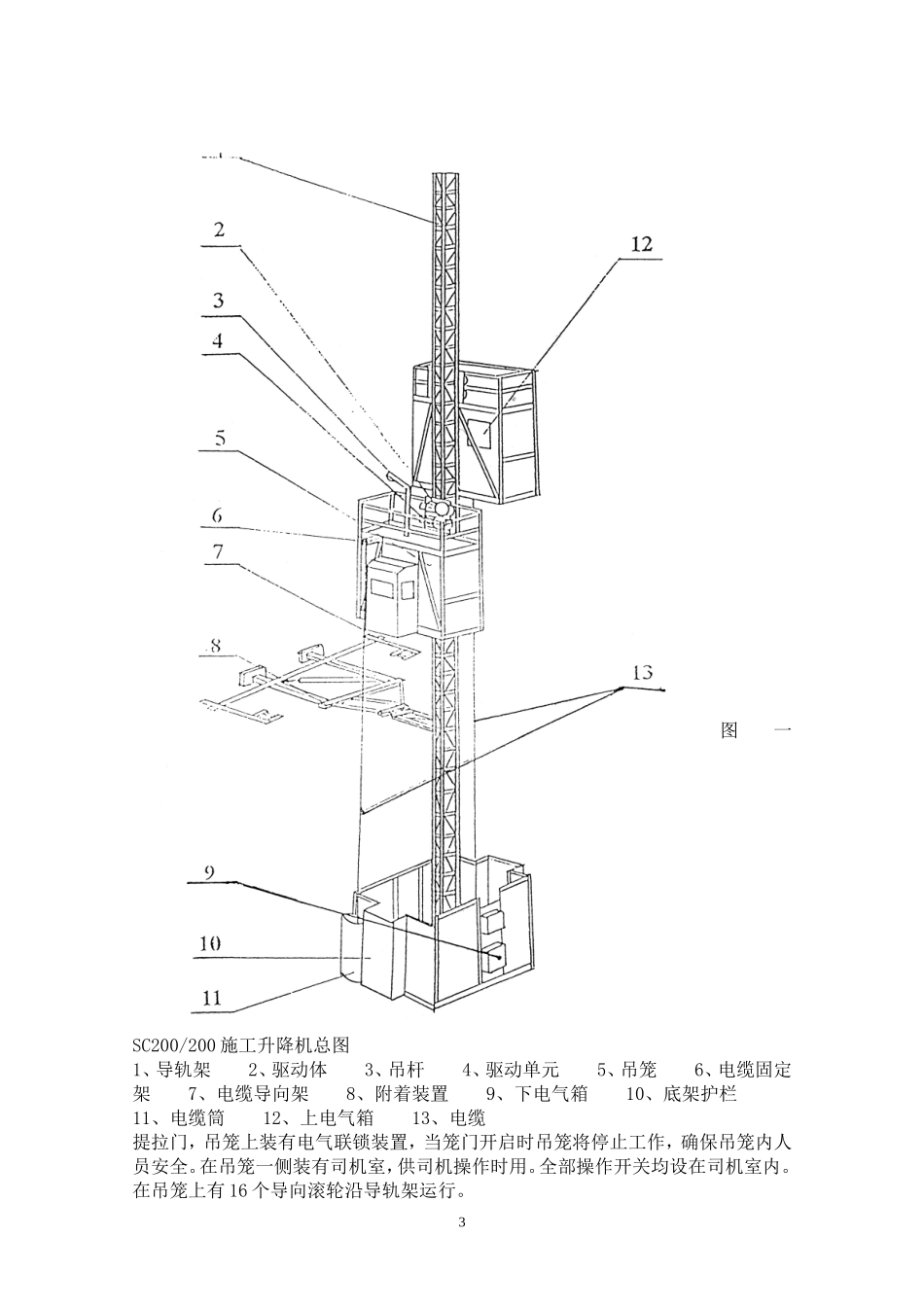

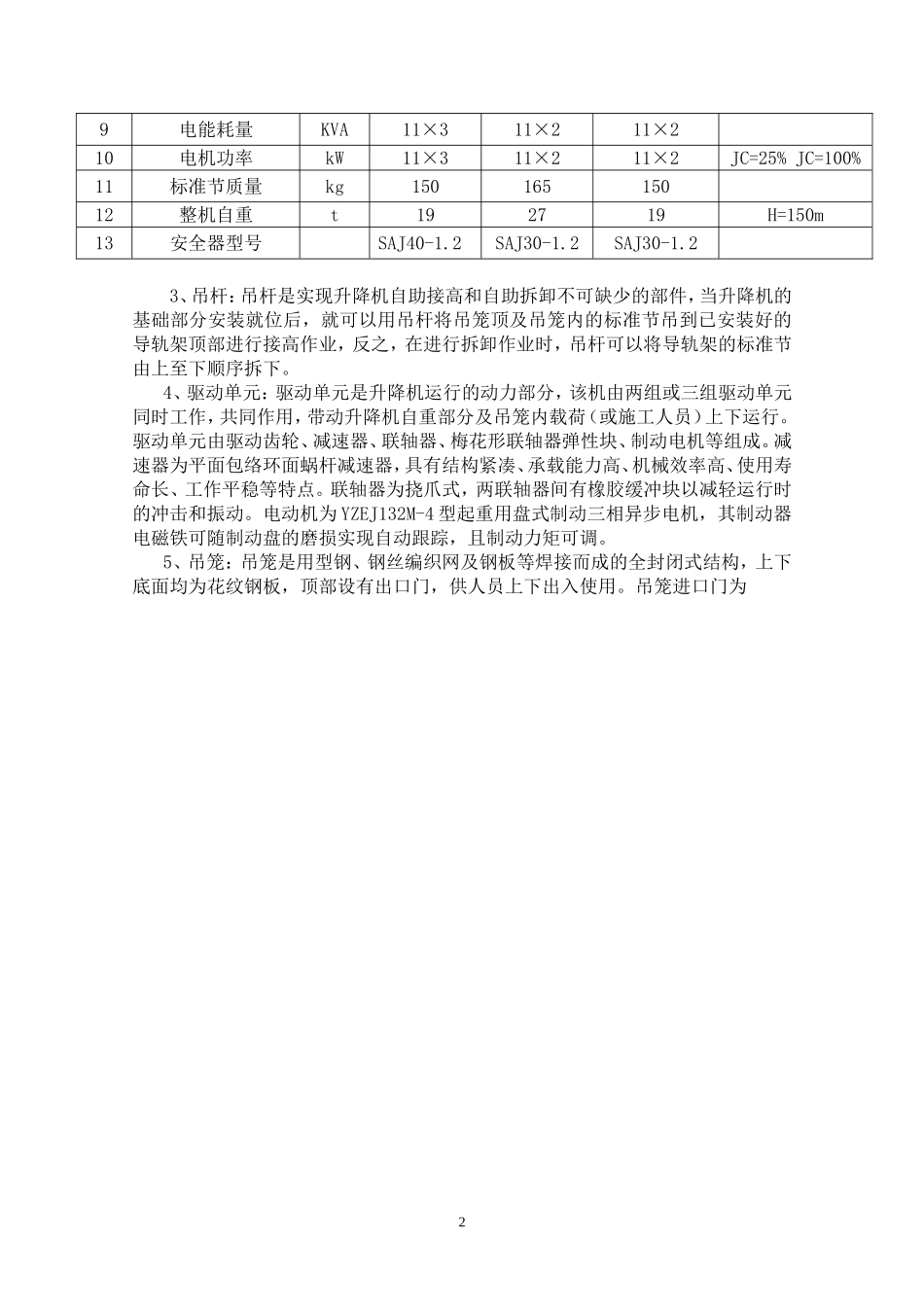

SC200/200型施工电梯说明书一、概述及特点SC200/200施工升降机是我公司（原郑州邙山起重建筑机械厂）生产的新型施工升降机的产品。它具有技术性能先进、使用安全可靠、维修保养方便等显著特点。是现代化建筑施工理想的垂直运输设备。与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点。额定起重量2×2000kg（或2×1600kg），提升速度33m/min具有安全可靠的工作机构，紧凑的结构，本产品具有以下几个显著特点：1、安全保护装置齐全、可靠。设有安全可靠的防坠安全器，使本机工作安全、可靠。2、运行平稳、乘座舒适。由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。使用本机是您的一个明智的选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。为了安全可靠地使用本升降机，使其发挥最大的经济效益，延长其使用寿命，使用前请您认真阅读说明书，并严格按其规定执行。由于产品的不断改进，本说明书内容可能与实际有些出入，在不影响使用及安全性能的条件下，不另外通知，请用户留意。二、性能参数表（见表一）三、构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆筒、电缆导向架、附着装置、电缆臂架、吊杆等。（如图1所示）简介如下：1、导轨架：导轨架是升降机的运行轨道，由长度为1508mm的标准节通过高强度螺栓M24X240连接组成，螺栓预紧力不小于350N.m。标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，通过三个内六角螺钉紧固，齿条可拆换。标准节四根主弦杆焊有定位接头，齿条下端设有定位销，以便标准节安装时准确定位。标准节截面中心尺寸为650X650mm，导轨架通过附着架与建筑物联接。2、驱动体：驱动体是将驱动单元与整体结构之间联接起来的部件，它将驱动单元产生的驱动力传递给吊笼，使之能够上下运行。表一性能参数表序号项目单位SC200/200SCD200/200SC160/160参数备注1额定载重量kg2×20002×20002×16002额定提升速度m/min3333333额定提升高度m1002001504吊笼内空（长×宽）m×m3×1.33×1.33×1.35吊笼内部净高度m2.42.42.46吊笼质量kg150013001300含驱动体7启动电流A1801201208工作电流A24×324×224×219电能耗量KVA11×311×211×210电机功率kW11×311×211×2JC=25%JC=100%11标准节质量kg15016515012整机自重t192719H=150m13安全器型号SAJ40-1.2SAJ30-1.2SAJ30-1.23、吊杆：吊杆是实现升降机自助接高和自助拆卸不可缺少的部件，当升降机的基础部分安装就位后，就可以用吊杆将吊笼顶及吊笼内的标准节吊到已安装好的导轨架顶部进行接高作业，反之，在进行拆卸作业时，吊杆可以将导轨架的标准节由上至下顺序拆下。4、驱动单元：驱动单元是升降机运行的动力部分，该机由两组或三组驱动单元同时工作，共同作用，带动升降机自重部分及吊笼内载荷（或施工人员）上下运行。驱动单元由驱动齿轮、减速器、联轴器、梅花形联轴器弹性块、制动电机等组成。减速器为平面包络环面蜗杆减速器，具有结构紧凑、承载能力高、机械效率高、使用寿命长、工作平稳等特点。联轴器为挠爪式，两联轴器间有橡胶缓冲块以减轻运行时的冲击和振动。电动机为YZEJ132M-4型起重用盘式制动三相异步电机，其制动器电磁铁可随制动盘的磨损实现自动跟踪，且制动力矩可调。5、吊笼：吊笼是用型钢、钢丝编织网及钢板等焊接而成的全封闭式结构，上下底面均为花纹钢板，顶部设有出口门，供人员上下出入使用。吊笼进口门为2图一SC200/200施工升降机总图1、导轨架2、驱动体3、吊杆4、驱动单元5、吊笼6、电缆固定架7、电缆导向架8、附着装置9、下电气箱10、底架护栏11、电缆筒12、上电气箱13、电缆提拉门，吊笼上装有电气联锁装置，当笼门开启时吊笼将停止工作，确保吊笼内人员安全。在吊笼一侧装有司机室，供司机操作时用。全部操作开关均设在司机室内。在吊笼上有16个导向滚轮沿导轨架运行。36、电缆固定架：电缆臂架是拖运主电缆上下运行...
