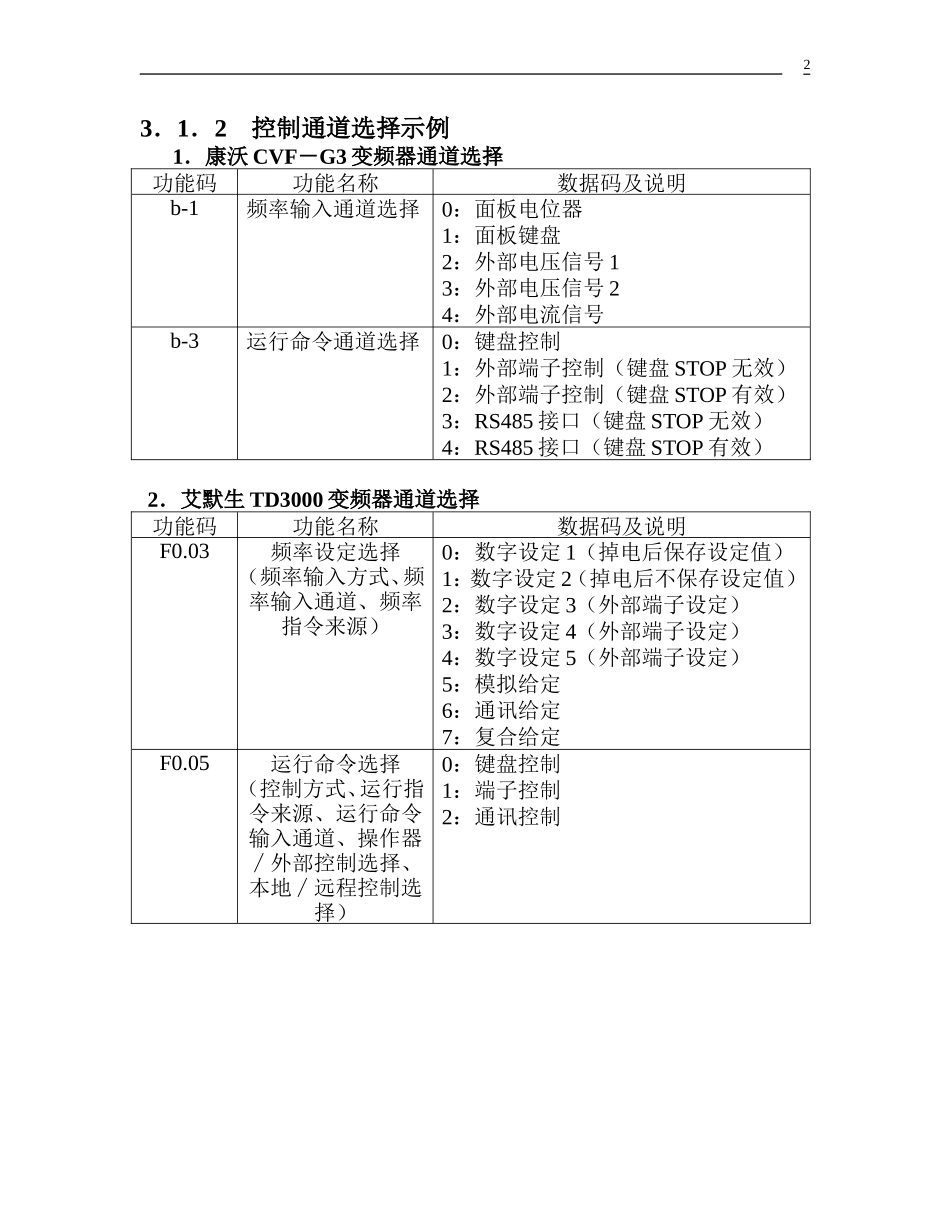

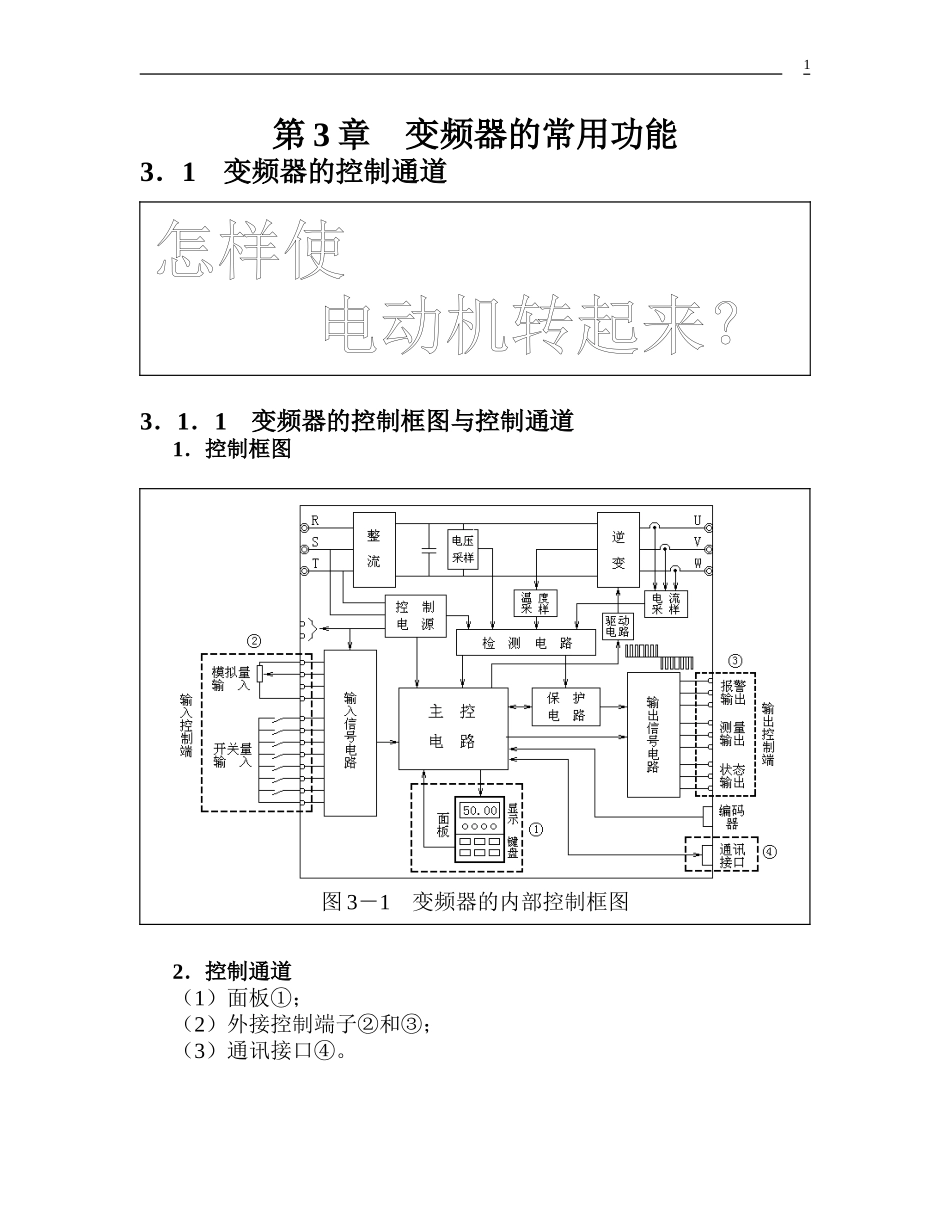

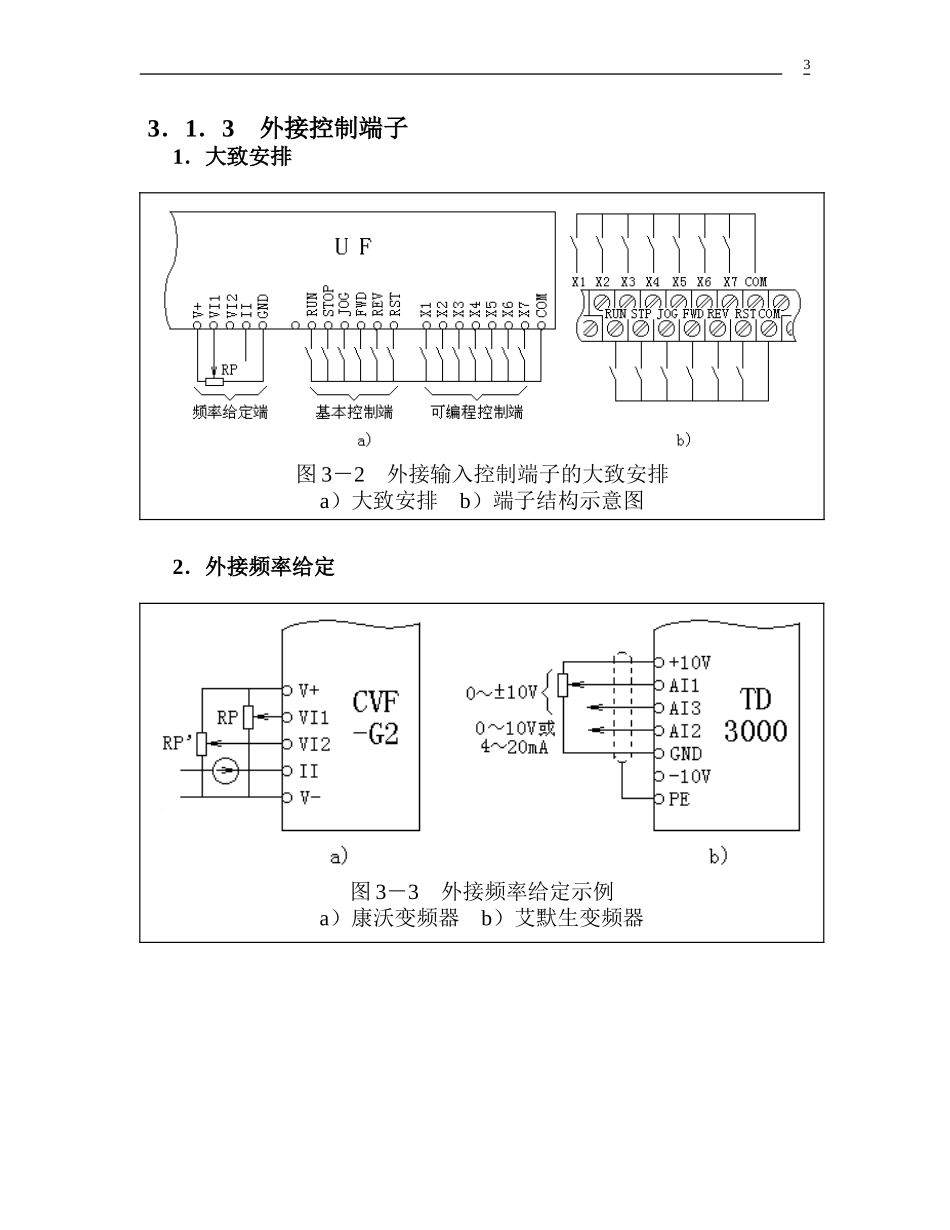

第3章变频器的常用功能3．1变频器的控制通道3．1．1变频器的控制框图与控制通道1．控制框图2．控制通道（1）面板①；（2）外接控制端子②和③；（3）通讯接口④。1图3－1变频器的内部控制框图怎样使电动机转起来？3．1．2控制通道选择示例1．康沃CVF－G3变频器通道选择功能码功能名称数据码及说明b-1频率输入通道选择0：面板电位器1：面板键盘2：外部电压信号13：外部电压信号24：外部电流信号b-3运行命令通道选择0：键盘控制1：外部端子控制（键盘STOP无效）2：外部端子控制（键盘STOP有效）3：RS485接口（键盘STOP无效）4：RS485接口（键盘STOP有效）2．艾默生TD3000变频器通道选择功能码功能名称数据码及说明F0.03频率设定选择（频率输入方式、频率输入通道、频率指令来源）0：数字设定1（掉电后保存设定值）1：数字设定2（掉电后不保存设定值）2：数字设定3（外部端子设定）3：数字设定4（外部端子设定）4：数字设定5（外部端子设定）5：模拟给定6：通讯给定7：复合给定F0.05运行命令选择（控制方式、运行指令来源、运行命令输入通道、操作器∕外部控制选择、本地∕远程控制选择）0：键盘控制1：端子控制2：通讯控制23．1．3外接控制端子1．大致安排2．外接频率给定3图3－2外接输入控制端子的大致安排a）大致安排b）端子结构示意图图3－3外接频率给定示例a）康沃变频器b）艾默生变频器3．外接输入控制端4．外接输出控制端4图3－4外接输入控制端示例图3－5外接输出控制端示例a）康沃变频器b）艾默生变频器3．2模拟量频率给定3．2．1频率给定线［实例］给定信号为2～8V，要求对应的输出频率为0～50Hz。1．频率给定线5图3－6频率给定线a）操作示意图b）基本频率给定线c）任意频率给定线外接给定信号不规范时，怎么处理？2．任意频率给定线的预置（1）直接坐标法（2）偏置频率和频率增益功能别称：外部输入频率偏压调整、频率设定电压偏置集团；频率设定信号增益、外部输入频率增益调整。6图3－7任意频率给定线的预置之一a）频率给定线b）CVF的功能预置图3－8任意频率给定线的预置之二a）频率给定线b）G11S的功能预置3．2．2频率给定的限制功能1．最高频率2．上限频率和下限频率功能别称：高限频率、运行范围最大频率；低限频率、运行范围最小频率。7图3－10上限频率与下限频率a）搅拌机实例b）上、下限频率图3－9最高频率的定义a）键盘给定b）外接模拟量给定c）频率给定线上的对应点3．3频率的外接数字量给定3．3．1升速、降速端子的功能及用法1．升速、降速端子的功能2．用法举例（1）代替电位器8图3－12升速、降速端子a）电位器控制b）用按钮控制升降速图3－11升、降速端子的功能a）电路图b）控制结果端子控制时不用电位器，也能调节频率么？（2）两地控制（3）恒压控制功能别称：频率递增指令∕频率递减指令、上频率指令∕下频率指令、增指令∕减指令、电机电位器上升∕电机电位器下降。9图3－13两地升降速控制a）用电位器切换b）用升、降速功能图3－14利用升、降速端子进行恒压控制4．3．2频率的程序给定1．程序要求举例—脱水机的程序控制（1）低速脱水工作频率：25Hz脱水时间：3min（2）中速甩干工作频率：50Hz脱水时间：2min（3）高速甩干工作频率：90Hz脱水时间：2min2．工作时序变频器型号功能码功能含义数据码及含义康沃CVF－G2H－14可编程运行设置1：单循环H－15阶段1运行时间180sH－16阶段1运行方向0：正转H－17阶段1加速时间60sL－18多档转速125HzH－18阶段2运行时间120sH－19阶段2运行方向0：正转H－20阶段2加速时间40sL－19多档转速250HzH－21阶段3运行时间120sH－22阶段3运行方向0：正转H－23阶段3加速时间30sL－20多档转速390Hz10图3－15洗衣机甩干程序3．4电动机的起动与加速3．4．1异步电动机的起动1．工频起动（1）起动电流11图3－16工频起动电流及其影响a）起动方式b）初始切割速度c）起动电流d）对电源电压影响变频调速的软起动有哪些特色和优点？（2）起动过程2．软起动器起动（1）起动电流12图3－17工频起动过程a）起动方式b）动态转矩c）转速上升过程图3－18软起动器起动的起动电流a）起动方式b）初始状态c）起动电流（2）起动过程3．转子串电阻起动（1...
