单元一 汽车电器电路基础VIP免费

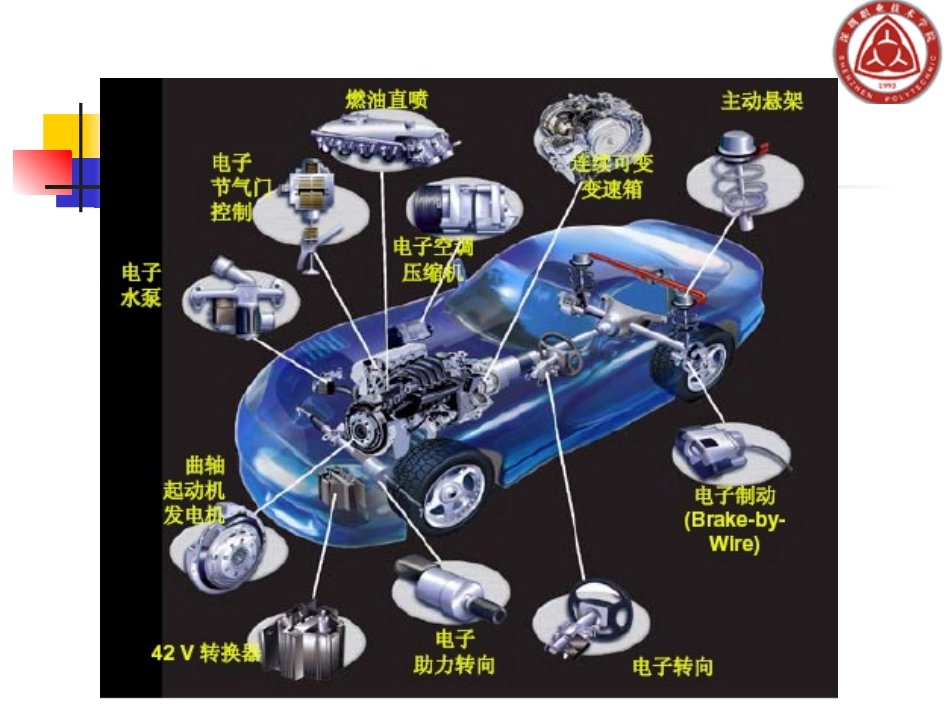

汽车电器设备与维修任课教师汽车电器系统——深职院汽车工程系汽车电器电路基础01002003004005006007002001年2002年2003年2004年2005年汽车产销量（万辆）汽车电子市场规模（亿元）汽车电器电路基础2003－2007年中国汽车电子半导体市场结构预测01020304050602003年2004年2005年2006年2007年亿元动力传动系统底盘电子系统车身电子控制系统信息通信系统其他控制系统汽车电器电路基础汽车电器电路基础汽车电子新技术类型及比例汽车上的革新，70%以上来源于汽车电子汽车电器电路基础汽车电器电路基础汽车车身电子系统供电设备用电设备发电机蓄电池发动机控制部分电控点火装置（ESA）电控汽油喷射(EFI)废气再循环控制（EGR）怠速控制（ISC）底盘控制部分电控自动变速器（ECT）防滑控制系统电子控制动力转向电控悬挂(TEMS)巡航控制系统(CCS)行驶安全系统安全气囊（SRS)雷达防撞系统驱动防滑控制系统（ASR）安全带控制系统前照灯控制系统信息系统信息显示与报警系统语言信息系统车用导航系统与定位系统通信系统附属装置全自动空调（EA/C）自动座椅音响／音像汽车电器电路基础汽车电器电路基础低压：12V、24V直流：蓄电池、发电机并联连接单线、负极搭铁保险装置线路的颜色和编号汽车电路的特点电器设备体积更小、性能更高、维修更简便；超微型电子计算机，超高效电动机及集成电路的大规模微型化，将为汽车的集中控制奠定坚实的基础；汽车电子控制系统的集中应用，在降低汽车油耗和废气排放污染，提高汽车的动力性、经济型、可靠性和灵活舒适性等方面发挥不可替代的作用。(安全、节能、环保)自动公路控制系统、雷达制动系统、双电压电路系统……汽车电器电路基础汽车电器的发展趋势汽车电器电路基础电压（V：voltage）、电流（I:current）电阻（R:resistance）欧姆定律、焦耳定律串联电路、并联电路、混联电路集成电路（integratedcircuit）短路、断路、高电阻静电电学基础电路基本知识■接地短路汽车电器电路基础■电源短路汽车电器电路基础■断路汽车电器电路基础■断路汽车电器电路基础线路：一般的电路由导线构成，故又称为线路电路：指用选定的导线将全车所有的电气设备互相连接成直流电路，构成一个完整的供、用电系统。汽车电器电路基础线路与电路的基本概念汽车电器基础元器件电阻电容开关继电器电路保护装置稳定和调节电路中的电流和电压，其次还有限制电路电流、降低电压、分配电压等功能。碳膜、金属氧化膜、绕线电阻汽车电器基础元器件固定电阻不连续可变电阻和连续可变电阻电位计（节气门、空调调整、电动座椅位置）热敏电阻（空调、冷却液）光敏电阻（前照灯自动开灯系统）汽车电器基础元器件可变电阻返回充电放电控制电路：滤波、耦合电路电容的换算汽车电器基础元器件电容电容的换算关系：1法拉（F）=1000000微法（μF）1微法（μF）=1000纳法（nF）=1000000皮法（pF）返回单方向导通硅汽车常用的硅二极管是交流发电机整流电路中使用10A～50A，汽车电子电路中常用的是数十mA小容量二极管。稳压管发光二极管汽车电器基础元器件二极管控制电流的流动，在电路中作开关和放大器PNP和NPN开关作用放大作用汽车电器基础元器件三极管汽车电器基础元器件单刀单掷开关（SPST）汽车电器基础元器件SPST瞬时触点开关SPST开关设计来实现瞬时接触汽车电器基础元器件单刀双掷开关（SPDT）前照灯电路中的SPDT调光器示意图汽车电器基础元器件点火开关中的MPMT开关汽车电器基础元器件水银开关汽车电器基础元器件返回继电器可以实现自动接通或切断一对或多对触点，完成用小电流控制大电流，可以减小控制开关的电流负荷，保护电路中的控制开关。如进气预热继电器、空调继电器、喇叭继电器、雾灯继电器、中间继电器、风窗刮水器／清洗器继电器、危险报警与转向闪光继电器等。汽车电器基础元器件线圈的电磁作用使继电器的触点闭合汽车电器基础元器件继电器继电器在喇叭电路中用作大电流开关汽车电器基础元器件继电器4引脚继电器汽车电器基础元器件5引脚继电器汽车电器基础元器件测试继电器线圈的连通性汽...
