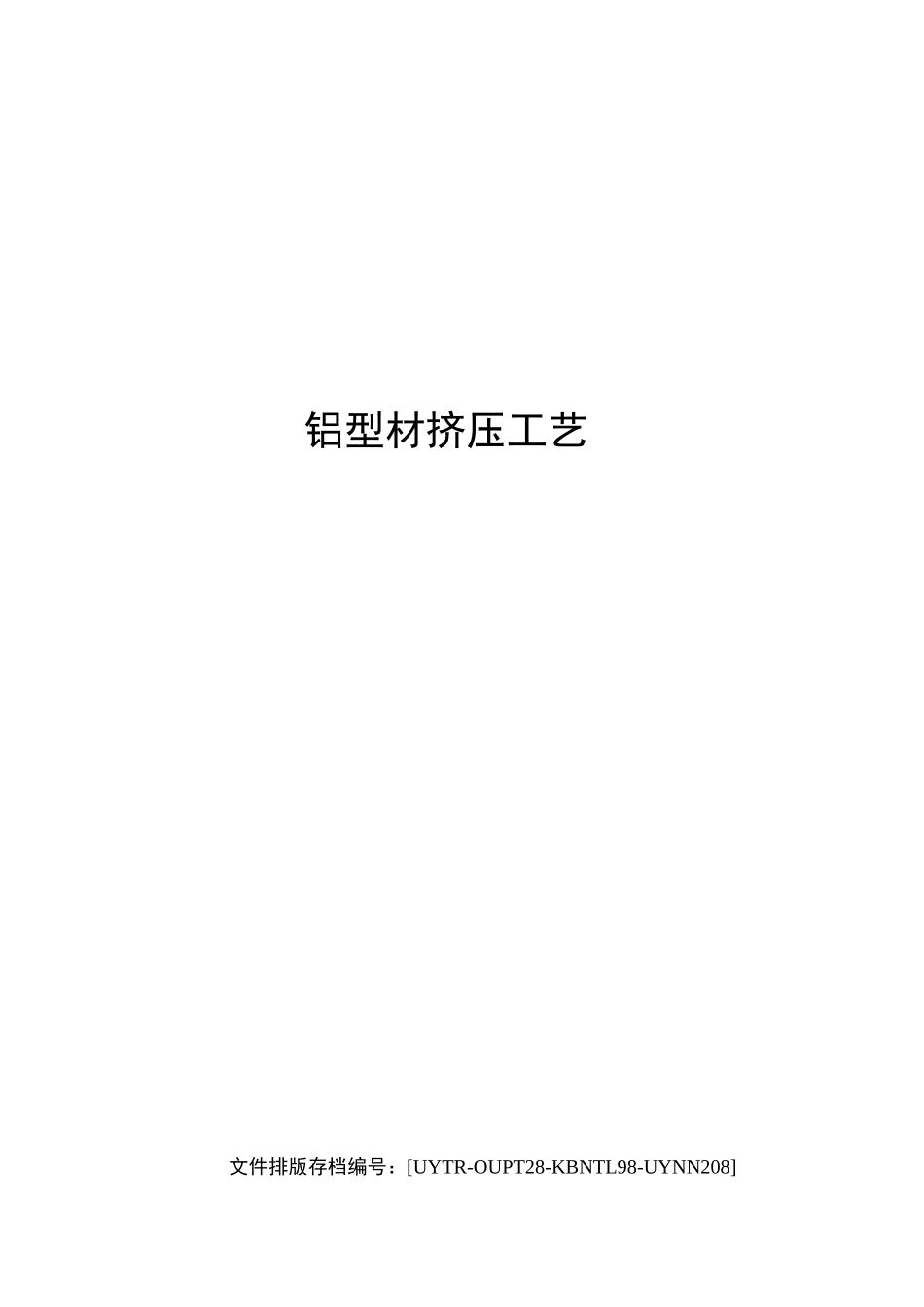

铝型材挤压工艺VIP免费

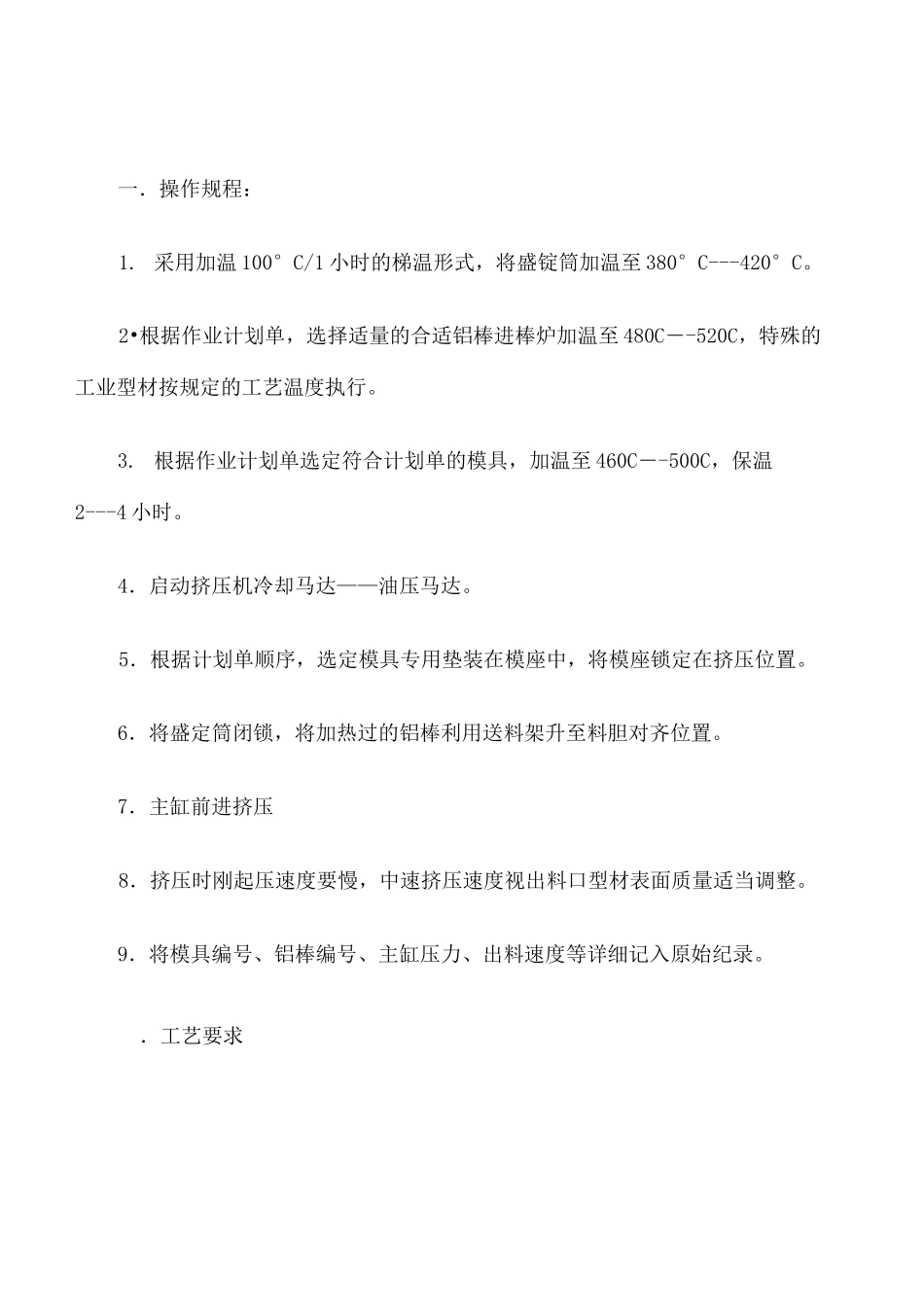

铝型材挤压工艺文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]一．操作规程：1.采用加温100°C/1小时的梯温形式，将盛锭筒加温至380°C---420°C。2•根据作业计划单，选择适量的合适铝棒进棒炉加温至480C―-520C，特殊的工业型材按规定的工艺温度执行。3.根据作业计划单选定符合计划单的模具，加温至460C―-500C，保温2---4小时。4．启动挤压机冷却马达——油压马达。5．根据计划单顺序，选定模具专用垫装在模座中，将模座锁定在挤压位置。6．将盛定筒闭锁，将加热过的铝棒利用送料架升至料胆对齐位置。7．主缸前进挤压8．挤压时刚起压速度要慢，中速挤压速度视出料口型材表面质量适当调整。9．将模具编号、铝棒编号、主缸压力、出料速度等详细记入原始纪录。．工艺要求1.铝棒加热上机温度为：A平模：500°C―-520°CB.分流模：480°C-一500°CC.特殊工业材按特殊的工艺要求执行。2．模具加温工艺：A.平模:460C―-480CB.分流模:460C―-500C3.盛定筒温度：380C―-420C盛锭筒端面温度为280C-一360C4．挤压出的料必须表面光滑，纵向压痕无手感，挤压纹细致均匀，无亮带、黑线、阴阳面平面间隙、角度偏差，切斜度按国标高精级。5.挤压力：W200kg/cm26.料胆闭锁压力120kg/cm2—150kg/cm2。7.液压油温度W45°C8.型材流出速度一般控制在：5米/分钟---30米/分钟9•模具在炉内的时间：W8小时10.每挤压80支棒－100支棒，必须用专用清缸垫清理一次料胆。三.注意事项1、挤压时，如塞模，闷车时间不得超过5秒。2、装模时，注意安全，防止螺丝滑脱砸伤脚。3、出料时，严禁直线向出料口窥视。4、装模上机前，必须检查中心位，挤压杆是否对中，开机前空载试机运行一次，确认无误正式开机。5、测棒温，模温，盛锭筒温是否达到要求。6、3—5支棒检查一次质量。7、经常检查油温。8、每支铝棒是否有炉号、合金牌号标示。中断一．操作规程1、当主机出料时，用钳子夹住料头，将型材导引至滑出平台并开启冷却风机，对要求水冷的型材打开水冷系统。2、用中断锯锯下约50cm左右的料头，写明模具编号，集中收放，供修模工参考。3、出料正常，用中断锯锯下约50m左右的型材，交给质检员检测质量。4、配合机手根据出料长度，在13米、19米或25米处中断型材，以便矫直。如总长度小于26米。则在料接头上中断。5、型材被中断后，立即用石棉手套轻轻托住推至冷床。6、检查质量。特别是第一、第二支棒，以后每隔3---5支棒就要检查一遍表面质量。二．工艺要求：1、出料口风冷速度不低于110°C/分钟2、锯料时，注意轻压且锯与料同步前进，防止型材压弯。3、推料时，轻拿轻放，避免人为的擦伤和料台擦花。4、锯料时，一定要用手抓住型材,防止型材摆动而擦花.三.注意事项:1、牵引时严禁伸头和操作手正对出料口,以防危险发生.2、开启中断锯时，操作手不能正对中断锯.锯片30cm范围内，禁止人身靠近,以保安全.3、注意出料道路，防止料床顶住型材.4、注意安全，小心烫伤.5、注意型材出料时扭拧.拉伸、操作规程：1、检查油压系统是否漏油,空气压力是否正常。2、检查传输带、冷床、储料台是否有破损和擦伤型材之处。3、拉伸前要确认型材的长度，再预定拉伸率，确定拉伸长度，即主夹头移动位置，通常6063T5拉伸率为%—1%,6061T6拉伸率为%%。4、根据型材的形状确认夹持方法，大断面空心型材，可塞入拉伸垫块，但要尽量确保足够的夹持面积。5、当型材冷却至50°C以下时，开能拉伸型材。6、当型材同时存在弯曲和扭拧时，应先矫正扭拧后拉弯曲。7、第一、二根进行试拉，确认预定拉伸率和夹持方法是否合适。目视弯曲、扭拧、检查型材的平面间隙、扩口、并口，如不合适，要适当调整拉伸率。8、正常拉伸率仍不能消除弯曲、扭拧，或不能使几何尺寸合格时，应通知操作手停止挤压。9、冷却台上的型材不能互相摩擦、碰撞、重叠堆放、防止擦花。二、工艺要求：1、型材冷却温度：W50C2、两排料之间要有一定的距离，防止相互擦伤。3、拉伸时，两端的夹持方向要一致。尾夹头夹好后，主夹头才能拉伸。4、主夹头卸压后，钳口打开前、主夹头不要回程。三、注意事项：1、钳口夹持型材时，手不要握在被夹持的部位。2、当油面低于下限，过滤器堵塞或...
