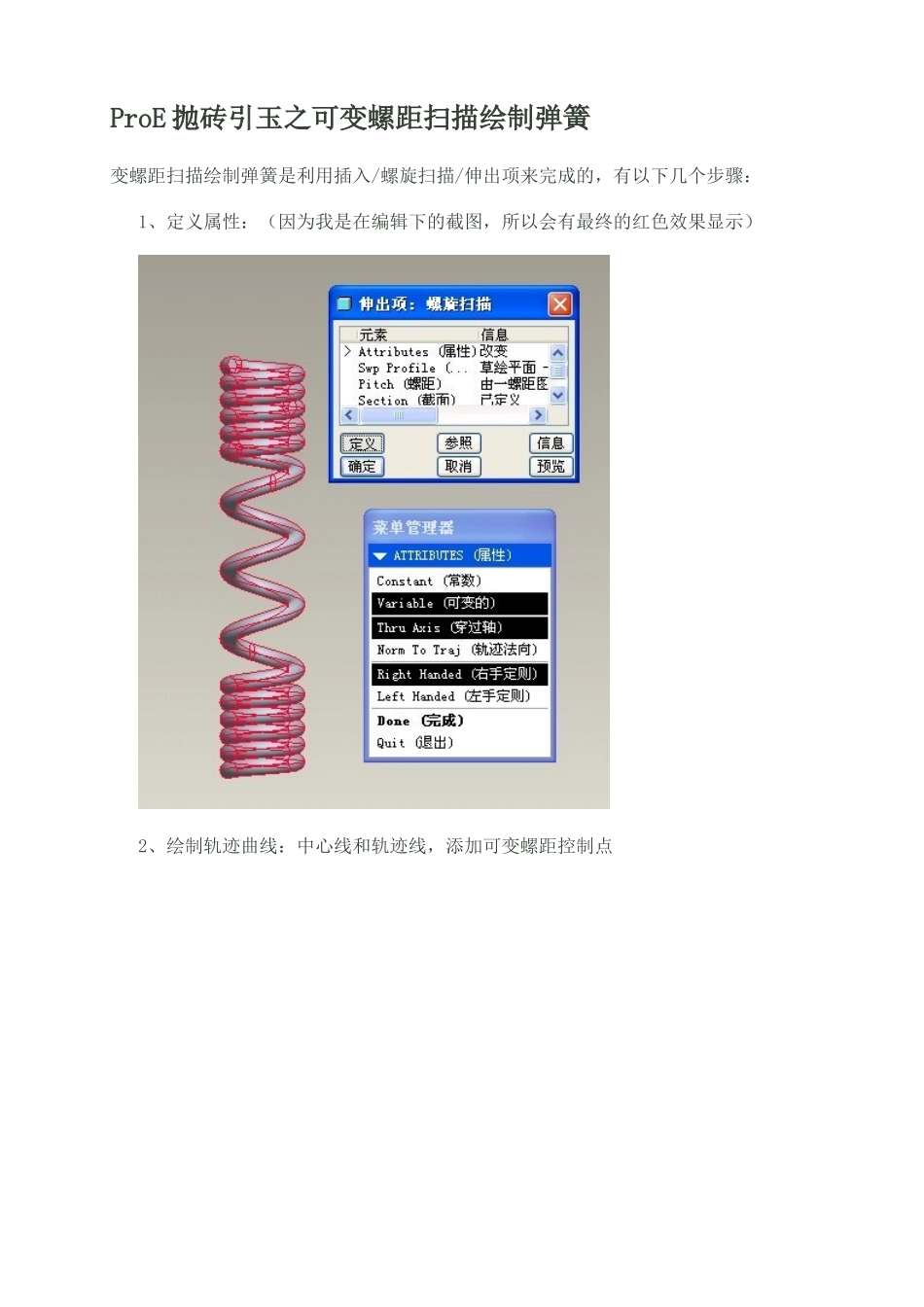

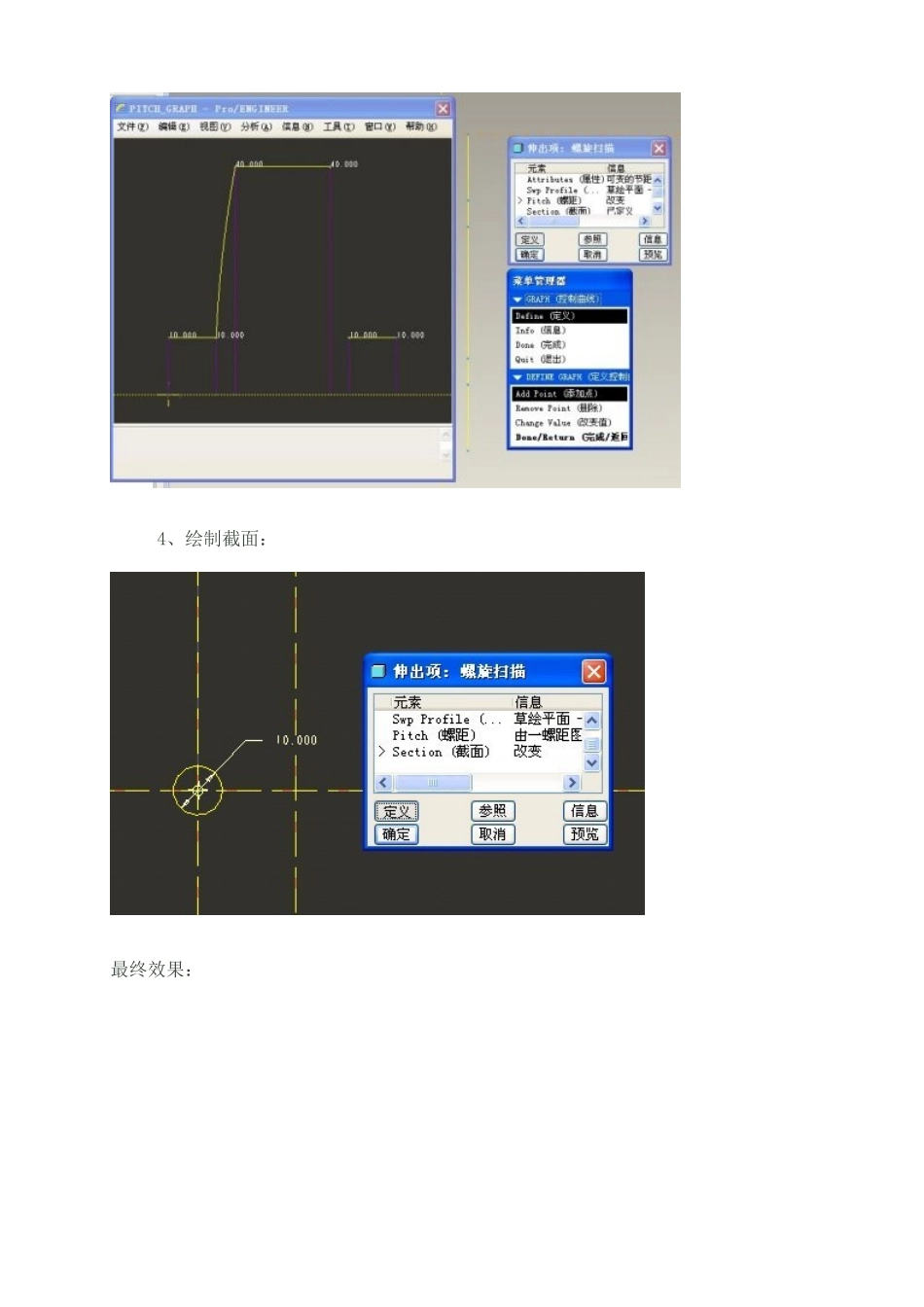

ProE抛砖引玉之可变螺距扫描绘制弹簧变螺距扫描绘制弹簧是利用插入/螺旋扫描/伸出项来完成的,有以下几个步骤:1、定义属性:(因为我是在编辑下的截图,所以会有最终的红色效果显示)2、绘制轨迹曲线:中心线和轨迹线,添加可变螺距控制点3、设置各个点的螺距:(注意选择添加点后,单击轨迹线上的相应点后,要求输入各点的螺距值)4、绘制截面:最终效果:
