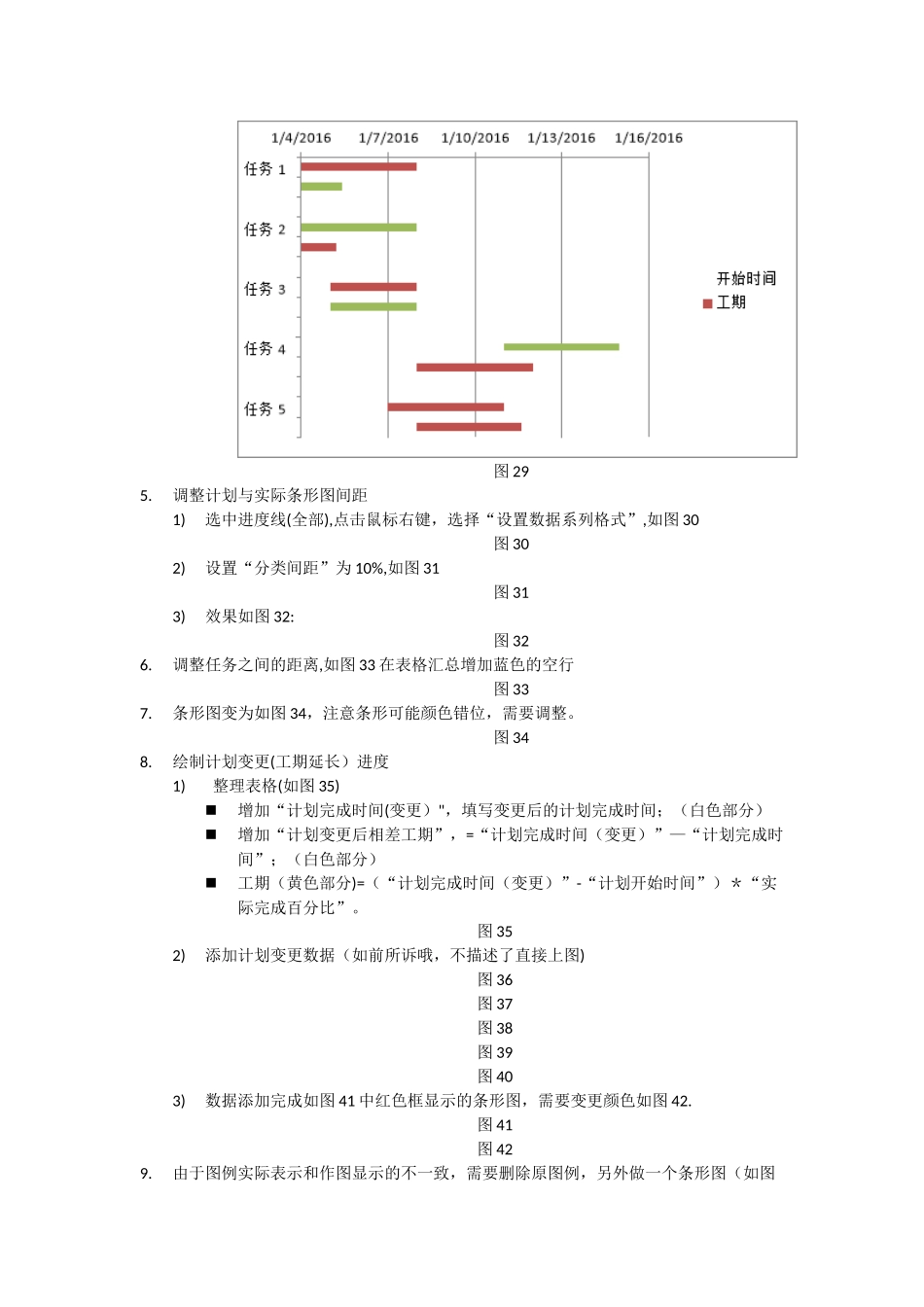

需不需要这样一份进度图，计划和实际并行，还能体现计划变更（延后的)!！！！想直接要模板的直接往下使用文尾的附件，想学会的慢慢读～~～～图 1制作说明：1.在 excle 制作如下表格图 22.新建条形图图 33.绘制计划条形图1)选中图形空白处，点击鼠标右键，选择“选择数据"图 42)打开选择数据对话框,并点击“添加”按钮图 5 3)添加“开始时间”进度条：系列名称为“开始时间”，如图 6。图 6系列值删除“｛1｝”，点击图 6 中红色区域，选择图 7 的数据，点击红色区域返回。图 7点击“确定"。图 8 4)添加“工期"，操作如上,数据选择如图 9图 95)添加纵坐标选中图形空白处，点击鼠标右键，选择“选择数据”,如图 4。点击如图 10 中标红的“水平（分类)轴标签”“编辑".图 10如图 11 与图 12,选择任务名称。图 11图 126)调整任务排序选中图表中纵向坐标,点击鼠标右键，选择“设置坐标轴格式”，如图 13图 13如图 14 勾选“逆序类别”,点击关闭。图 14效果如图 15图 157)“删除”开始时间选中“开始时间”的条形图，注意是全部，如图 16。图 16点击鼠标右键，选择“形状填充”“无填充颜色"，如图 17.图 17完后效果如图 18图 188)调整时间轴选择“计划开始时间”和“计划完成时间”后，点击鼠标右键“设置单元格格式”,如图 19。图 19选择“数值”，点击确定，如图 20图 20效果如图 21图 21选中图标中“时间轴”，点击鼠标右键，选择“设置坐标轴格式”.图 22依据图 21 的“计划开始时间”的最小值设置坐标轴最小值；依据“计划完成时间"的最大值的基础上适量增加后设置坐标轴最大值；设置“主要刻度单位”是设置刻度密集度的，按需要设置即可。图 23选择“计划开始时间”和“计划完成时间”后，点击鼠标右键“设置单元格格式",设置为“日期”,如图 24。图 249)绘制计划条形图完成，效果如图 25图 254.绘制实际进度条(属于投机取巧式）1)调整任务表，在每个任务后添加如图 26 黄色部分，表示实际进度：开始时间可依据是实际发生的填写；工期=计划工期（白色部分）＊实际完成百分比;注意最后一行直接添加后，无法计入数据,需要重新选择数据。图 262)调整实际进度条状图的颜色注意：在每个任务名称对应条形图的下一行就是实际进度,如图 27 中红色表框突出显示的。图 27逐个选中,填充颜色，如图 28图 28全部填充完成如图 29图 295....
